- В заводских настройках EDID передатчика предустановлено

разрешение 1920х1080 (60Гц), при необходимости EDID данные могут

быть скопированы.

- К одной локальной сети возможно подключение до 16-и

комплектов VKM04 через управляемый гигабитный сетевой коммутатор с

поддержкой IGMP и Jumbo Frame (в комплект поставки не входит). Для

объединения передатчиков VKM04T и приемников VKM04R в пары

следует установить Dip переключатели CHANNEL (Рис.9) на сопрягаемых

устройствах в одинаковые положения (0-9, A-F) после чего отключить, а

за тем включить питание. Для каждой пары устройств подключенных к

одной локальной сети положение переключателей должно быть

уникальным.

- В случае обнаружения неисправностей не разбирайте

устройство и не ремонтируйте его самостоятельно.

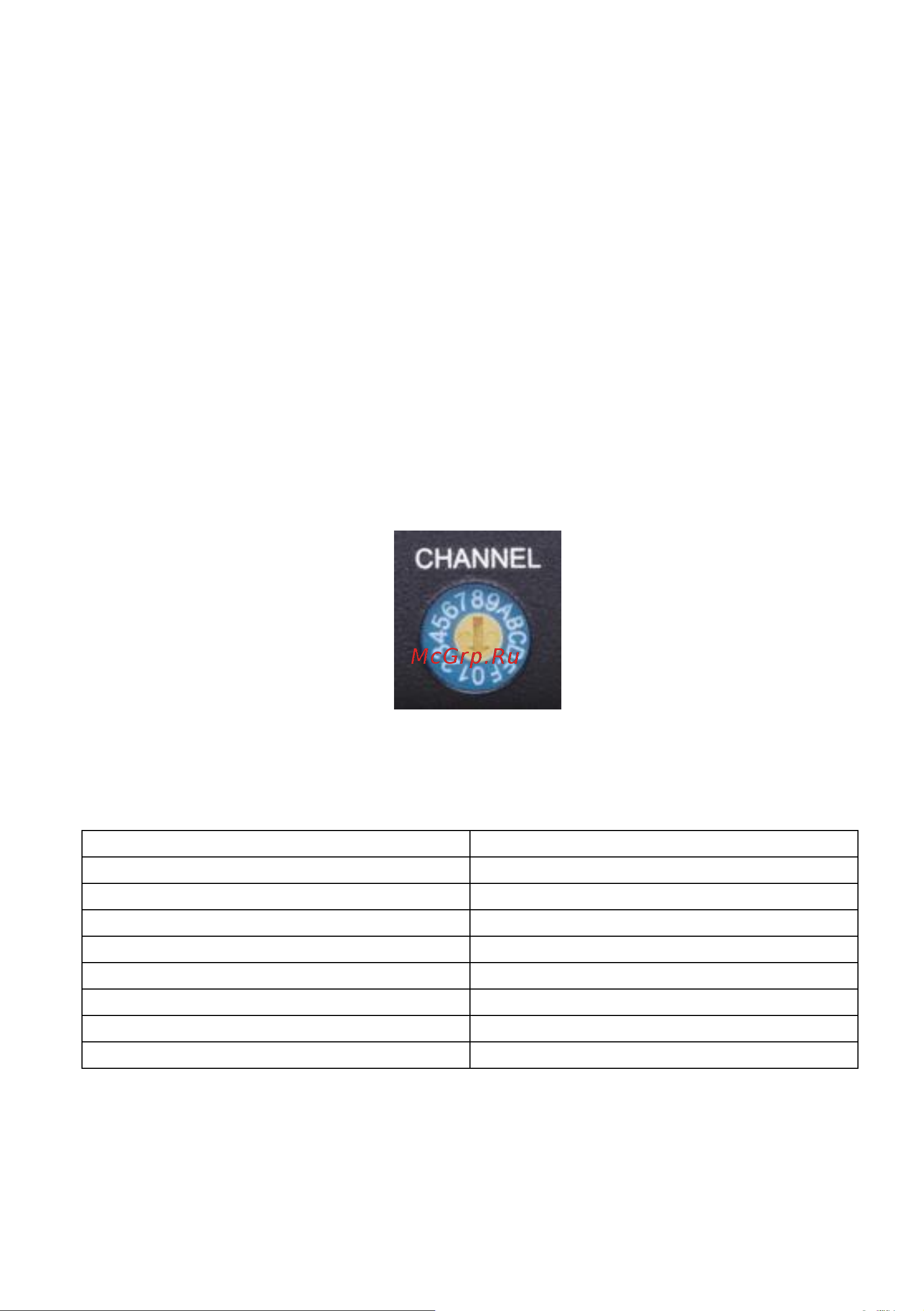

Рис.9 Dip переключатели передатчиков VKM04T и приёмников VKM04R

Таб.4 Распиновка разъема RJ-45 для передачи данных.

Проводник

Назначение

Оранжево-белый

DATA1 +

Оранжевый

DATA1 -

Зелено-белый

DATA2 +

Синий

DATA3 +

Сине-белый

DATA3 -

Зеленый

DATA2 -

Коричнево-белый

DATA4 +

Коричневый

DATA4 -
