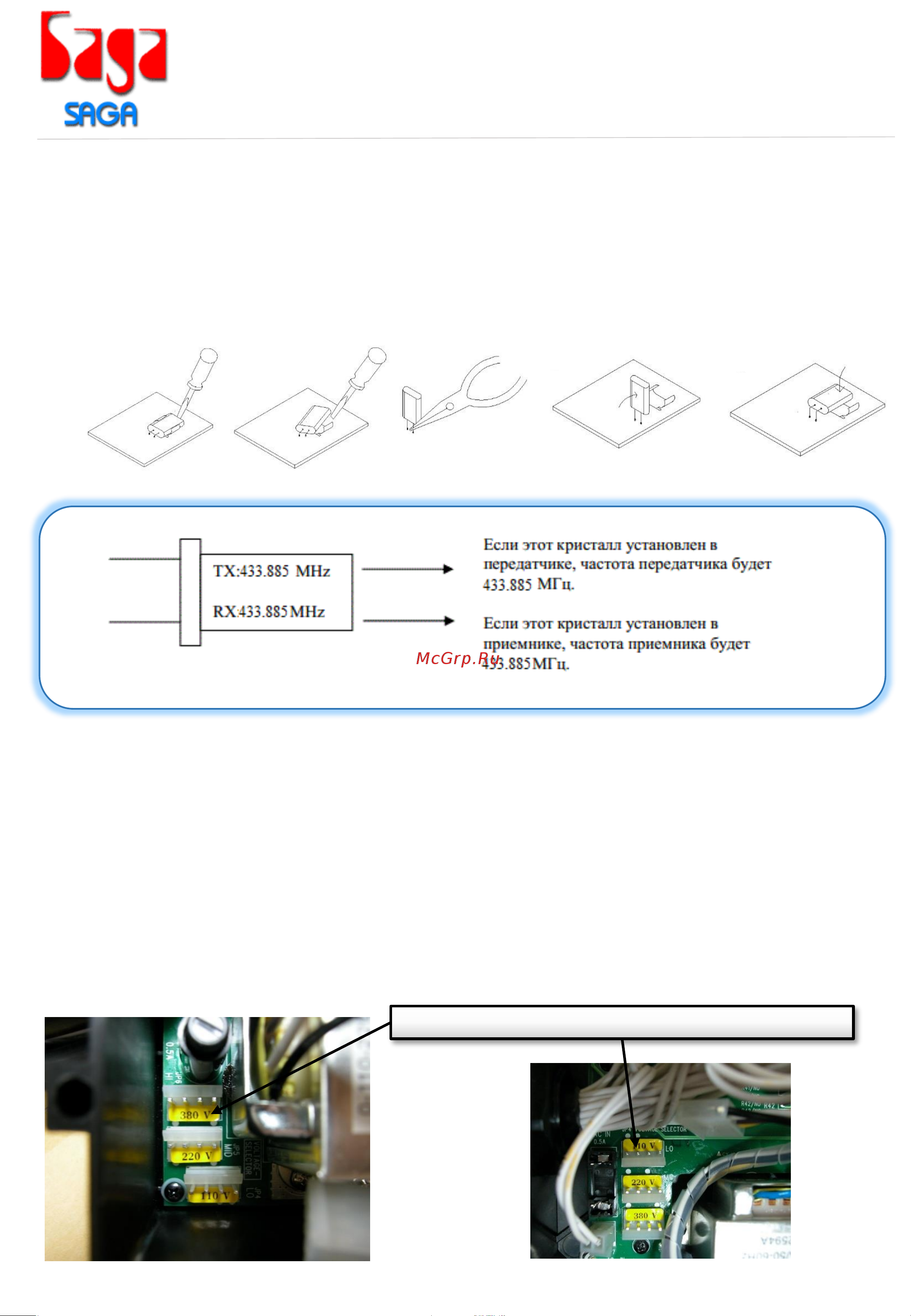

Инструкция по замене «Кристалла»:

1. Приподнимите плоской отверткой

2. Достаньте из зажима

3. Используйте плоскогубцы для выпрямления контактов

4. Вставьте новый «Кристалл» вертикально

5. Нажмите и вставьте в зажимы.

Источник питания приемника

Предусмотрены два типа плат дешифратора / реле приемника, соответственно с

питанием от источников постоянного и переменного тока.

1. Диапазон напряжения источника питания постоянного тока составляет 12 –

24 В.

2. Для питания от источника переменного тока имеются пять различных

трансформаторов на напряжения 24/48, 48/110, 48/220, 110/220 и 220/380

В, каждый трансформатор рассчитан на два напряжения, которые

выбираются с помощью перемычки на печатной плате, устанавливаемой в

положение HI (Высокое) или LO (Низкое), как показано на рисунке.
