STELBERRY S-100

STELBERRY S-120

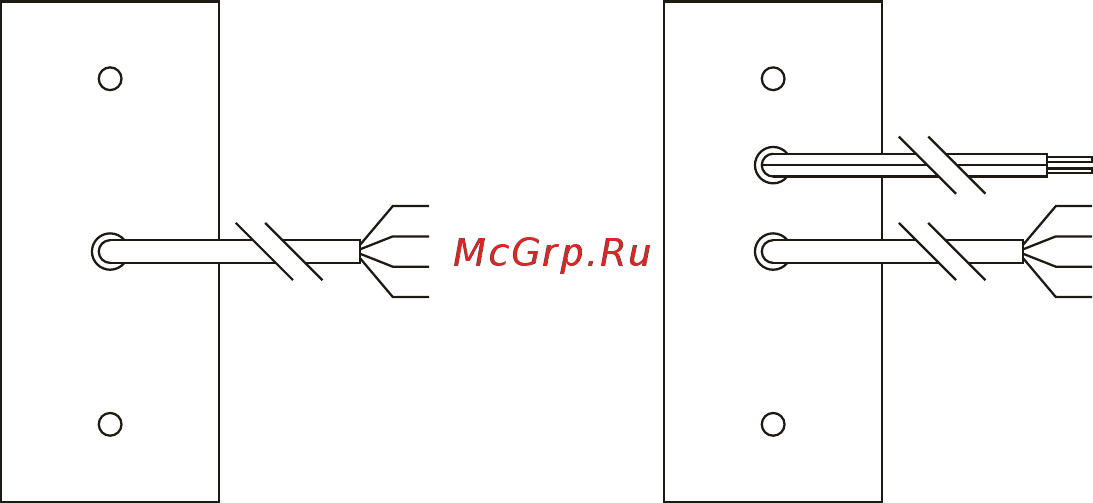

Назначение выходных кабелей панелей S-100, S-120, S-130

Внимание!!! Встроенное реле не позволяет напрямую управлять большой нагрузкой, поэтому управление замком

должно осуществляться через контроллер замка. Выход реле панели S-130 необходимо просто подключить к

клеммам кнопки выхода на контроллере замка.

Назначение выходных проводов:

белый - питание (+12 Вольт), зелёный - общий, жёлтый - аудио, коричневый - управляющий

Кабель для

Кабель для
