џ В корпусе PRESIDENT
1. Достаньте фиксирующие пружины, потянув их на себя (рис. 1).
2. Извлеките подложку, светофильтр и покровное стекло (рис. 2).
3. В пустое смотровое окно щитка изнутри вставьте покровное стекло.
ВНИМАНИЕ!
Предварительно необходимо удалить защитную пленку с двух сторон.
Затем установите светофильтр необходимой степени затемнения и подложку,
зафиксировав ее двумя пружинами (см. Рекомендации по применению сварочных
светофильтров, которые указаны в табл. 1).
ВНИМАНИЕ!
Регулярно по мере износа заменяйте покровное стекло.
TM
џ В корпусах BIOT , Favori®T
1. Достаньте фиксирующую рамку, потянув ее на себя (рис. 3).
2. Выньте подложку и светофильтр (рис. 4).
3. В пустое смотровое окно щитка изнутри вставьте светофильтр необходимой
степени затемнения (см. Рекомендации по применению сварочных светофильтров,
которые указаны в табл. 1).
4. Изнутри обязательно поставьте подложку.
Для защиты глаз от возможных осколков минерального стекла - светофильтра, затем
снова зафиксируйте ее пружиной.
ВНИМАНИЕ!
Предварительно необходимо удалить защитную пленку с двух сторон.
5. Для замены покровного стекла, достаньте его с наружной стороны из пазов, подцепив
сверху в середине отверткой или другим подходящим инструментом (рис. 5).
6. Новое покровное прозрачное поликарбонатное стекло вставьте с наружной стороны
щитка в специальные пазы в корпусе, находящиеся по обе стороны смотрового окна (рис. 6).
ВНИМАНИЕ!
Предварительно необходимо удалить защитную пленку с двух сторон.
Только для корпусов НН Favori®T.
7. Если вы впервые используете панорамное прозрачное покровное стекло, вам
необходимо отверткой или другим острым предметом пробить отверстия для кнопок-
фиксаторов панорамного стекла (специальные пазы в корпусе) (рис. 7: 7а - пробитый
паз, 7б - непробитый паз).
Обязательно проверьте наличие уплотнительной шайбы на кнопке-фиксаторе;
8. Закрепите панорамное покровное стекло в корпусе щитка кнопками-фиксаторами.
Для этого вставьте кнопки-фиксаторы с уплотнительными шайбами в специальные
пазы корпуса, поверните на 90° плоским инструментом.
Обязательно проверьте, что покровное стекло плотно прижато к корпусу щитка, чтобы
брызги металла и дым не проникали под стекло.
В случае неплотного прилегания стекла, повторите действия пунктов 7 и 8 данного
руководства по эксплуатации. (рис. 8: а - уплотнительная шайба, б - кнопка-фиксатор).
9. В дальнейшем регулярно меняйте панорамное покровное стекло, действуя в обратном
порядке: сначала плоским предметом поверните кнопки-фиксаторы на 90°, затем с
внутренней стороны щитка выдавите «ножку» кнопки, чтобы убрать стекло.
В случае оплавления кнопок-фиксаторов, срежьте их ножом. Новое
панорамное покровное стекло идет в комплекте с кнопками-
фиксаторами и уплотнительными шайбами.
10. Для замены подложки, светофильтра щитка
защитного лицевого сварщика модели е684
необходимо сдвинуть вправо удерживающую
пружину (рис. 9а), извлечь не пригодную для
эксплуатации подложку, после завести в пазы
новую подложку (рис. 9б) и зафиксировать ее пружиной.
Ч артикул 01107 - комплект подложек 110х65 мм (внутреннее покровное стекло-подложка) к щиткам сварщика серий
CRYSTALINE® UNIVERSAL, CRYSTALINE® PREMIUM в количестве 10 шт. из оптически прозрачного поликарбоната с
незапотевающим покрытием.
Ч артикул 00207 - комплект подложек 110х90 мм (внутреннее покровное стекло-подложка) к щиткам сварщика НН10 и КН
TM TM
PREMIER Favori®T, НН3 и КН SUPER PREMIER Favori®T, НН7 и КН PREMIER Favori®T2, RZ75 BIOT ZEN®; НН75 BIOT ; КН
TM
BIOT , КН PRESIDENT в количестве 10 шт. из оптически прозрачного поликарбоната с незапотевающим покрытием.
Ч артикул 00230 - комплект покровных стекол 110х90 мм к щиткам сварщика торговой марки РОСОМЗ®. Покровное стекло
обеспечивает защиту светофильтра от высокой температуры, брызг и искр расплавленного металла, воздействия абразива и
твердых частиц.
Ч артикул 5000.001 - комплект подложек 107х55 мм (внутреннее покровное стекло-подложка) к щитку модели е684 в количестве
10 шт из оптически прозрачного незапотевающего поликарбоната.
Ч артикул 00407 - комплект подложек 105х54 мм (внутреннее покровное стекло-подложка) к щиткам сварщика CRYSTALINE®
STANDART, CRYSTALINE® PROFI, CRYSTALINE® EXPERT в количестве 10 шт. из оптически прозрачного поликарбоната с
незапотевающим покрытием.
Ч артикул 00430 - комплект подложек 105х54 мм (внутреннее покровное стекло-подложка) к щиткам сварщика CRYSTALINE®
STANDART, CRYSTALINE® PROFI, CRYSTALINE® EXPERT в количестве 10 шт. из оптически прозрачного поликарбоната.
Ч артикул 00507 - комплект подложек 103,5х47 мм к щиткам сварщика CRYSTALINE® ЯМАЛ в количестве 10 шт. из оптически
прозрачного поликарбоната с незапотевающим покрытием.
Ч артикул 00530 - комплект подложек 103,5х47 мм к щиткам сварщика CRYSTALINE® ЯМАЛ в количестве 10 шт. из оптически
прозрачного поликарбоната.
Ч артикул 00630 - комплект панорамных покровных стекол увеличенного размера 160х130 мм к щиткам сварщика НН3 и КН
SUPER PREMIER Favori®T, НН10 и КН PREMIER Favori®T, НН12 и КН CRYSTALINE® Favori®T в количестве 5 шт. из
прозрачного литьевого поликарбоната. Панорамное покровное стекло значительно уменьшает воздействие на щиток
сварщика высокой температуры, брызг и искр расплавленного металла, воздействия абразива и твердых частиц, особенно
при интенсивных сварочных процессах.
Ч артикул 00363...00368 - комплект стекол 110х90 мм к щиткам сварщика торговой марки РОСОМЗ®. Комплект стекол состоит
из одного прозрачного поликарбонатного стекла и одного минерального светофильтра (град. шифр 9...14) являются
незаменимыми для интенсивных сварочных работ. Покровное стекло обеспечивает защиту светофильтра от высокой
температуры, брызг и искр расплавленного металла, воздействия абразива и твердых частиц; минеральный светофильтр
защищает глаза от слепящей яркости сварочной дуги, УФ- и ИК излучений.
Ч артикул 00263...00268 - комплект светофильтров 110х90 мм к щиткам сварщика торговой марки РОСОМЗ®. Комплект
светофильтров состоит из 10 шт. минеральных защитных стекол-светофильтров (град. шифр 9...14). Светофильтр защищает
глаза сварщика от прямых излучений сварочной дуги, слепящей яркости, УФ- и ИК-излучений. Светофильтры с градационным
шифром с 9 по 14 сертифицированы на соответствие EN 166:2001 (сертификат выдан институтом по сертификации
оптических изделий CERTOTICA Scarl, Италия).
Использование различных по степени затемнения светофильтров позволяет сварщику индивидуально, в зависимости от
условий, подобрать комфортную защиту глаз.
Ограничения по возрасту, физиологическим особенностям или состоянию здоровья отсутствуют.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изделие сохраняет свои потребительские и защитные свойства при соблюдении условий транспортирования, хранения и
эксплуатации.
Средства защиты не должны приспосабливаться к установке дополнительных элементов или изменению комплектующих деталей
без согласия изготовителя. При нарушении данного требования гарантия на изделие аннулируется.
Гарантийный срок - 6 месяцев.
Гарантийный срок - это период, в течение которого покупатель в праве предъявить продавцу требования, связанные с
недостатками товара.
Гарантийный срок начинает отсчитываться с момента передачи товара покупателю, если иное не предусмотрено договором купли-
продажи.
Гарантия не распространяется на недостатки, появившиеся в следствие нормального рабочего износа, изменений, произведенных
пользователем, использования не по назначению, неправильного хранения или транспортировки, повреждения в результате
несчастных случаев или небрежного отношения.
При предъявлении рекламаций к качеству рекомендуем подготовить документы, подтверждающие передачу товара потребителю
(товарную накладную по форме ТОРГ-12, акт по форме ТОРГ-2, расписку, инвентаризационную опись, квитанции о приемке грузов
к перевозке и другие документы).
Рекламации по качеству продукции принимаются по адресу изготовителя в течение гарантийного срока.
Несоблюдение установленных сроков, а также порядка подачи рекламаций влечет за собой утрату потребителем права
предъявления рекламаций.
ХРАНЕНИЕ
В упаковке изготовителя в закрытых помещениях при температуре воздуха от +5°С до +30°С и относительной влажности не более
80%, исключающих попадание влаги и прямое воздействие солнечных лучей, на безопасном удалении от отопительных приборов.
СРОК ХРАНЕНИЯ (в закрытой упаковке изготовителя) - 36 МЕСЯЦЕВ с момента изготовления.
Дата изготовления указана на упаковке и в настоящем руководстве по эксплуатации.
ВНИМАНИЕ!
Хранить вблизи источников тепла, совместно с кислотами, щелочами, маслами и органическими растворителями запрещается.
ТРАНСПОРТИРОВАНИЕ
Транспортировать в упаковке изготовителя в любом виде транспорта в соответствии с правилами перевозки, действующими на
транспорте данного вида. При транспортировке упаковка должна быть защищена от попадания влаги и прямого воздействия
солнечных лучей.
УКАЗАНИЯ ПО УТИЛИЗАЦИИ
Материалы, из которых изготовлены оптические детали, не являются токсичными и не оказывают вредное воздействие на
окружающую среду. После истечения сроков хранения и/или эксплуатации, подлежат разборке на составляющие детали, которые
могут быть утилизированы или переработаны в соответствии с действующим законодательством.
ЦЕНА договорная.

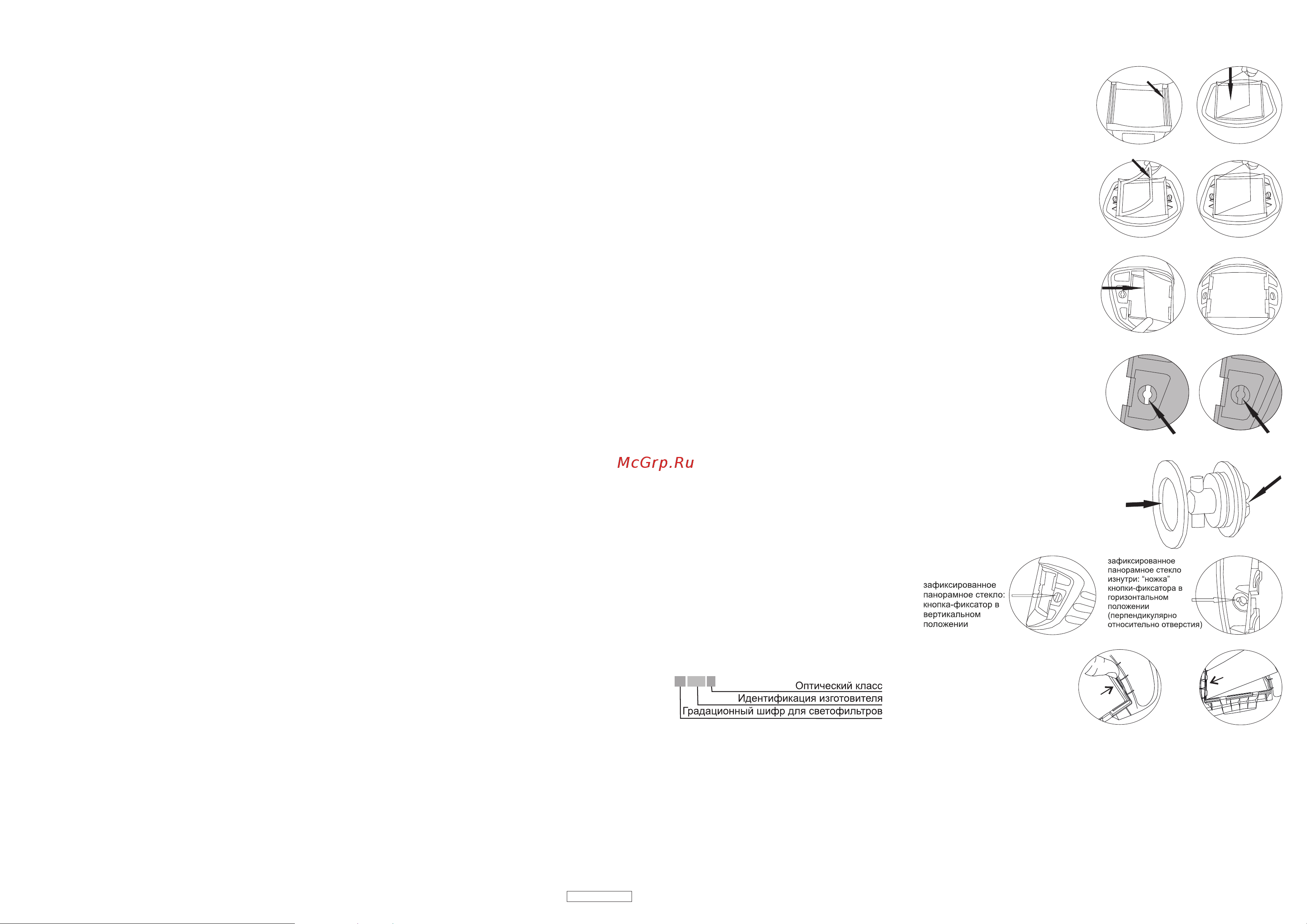

СХЕМА ЗАМЕНЫ ПОКРОВНЫХ СТЕКОЛ И СВЕТОФИЛЬТРОВ
ЩИТКОВ СВАРЩИКА
Для замены светофильтра и покровного стекла:
Рис. 2
Рис. 3
Рис. 4
Рис. 1
Рис. 6
7а
Рис. 7
7б
8
8
Рис. 8
9а
Рис. 9
9б
