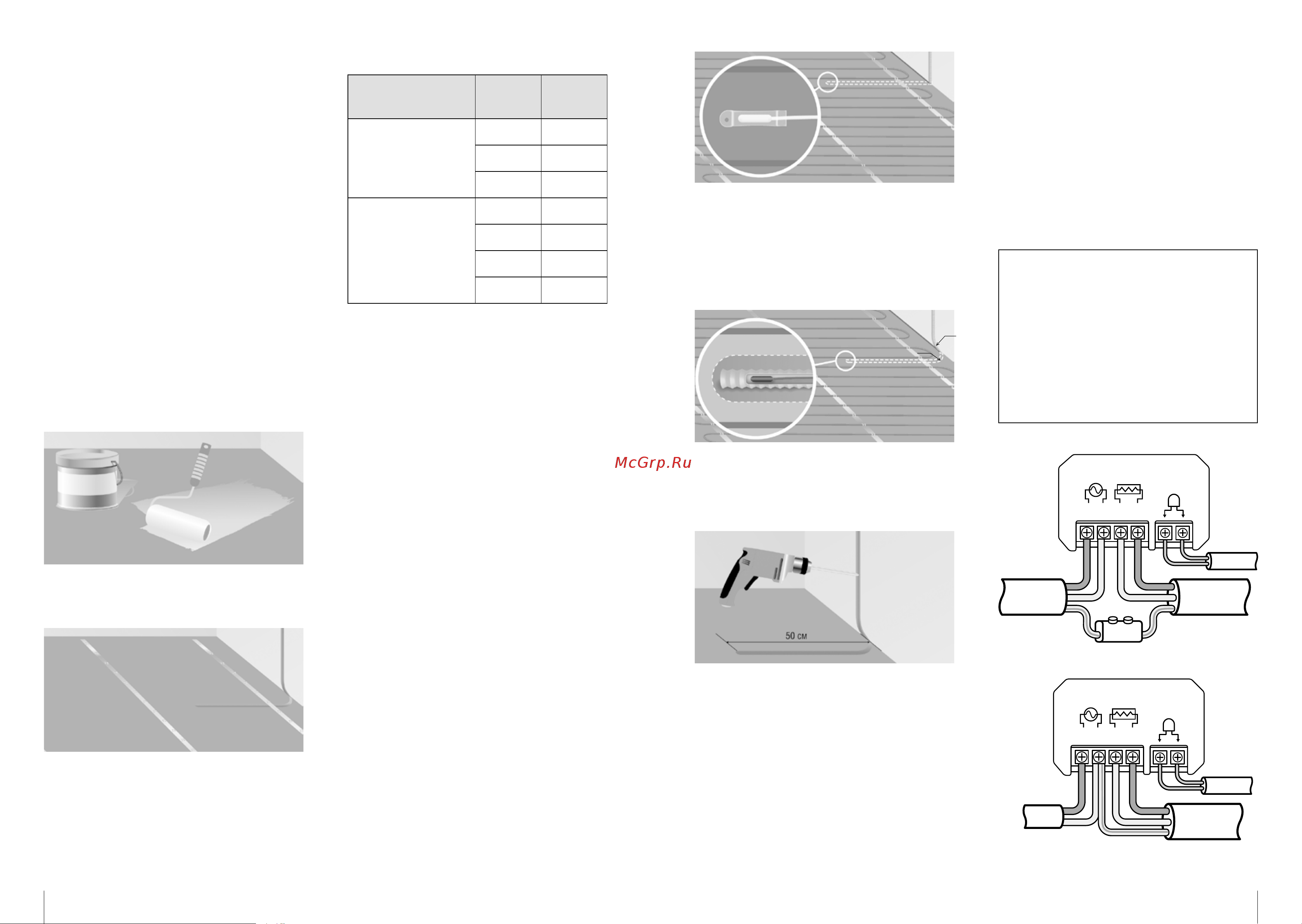

9.2. В случае установки датчика температуры

пола (входит в комплект терморегулятора

CALEO) в гофротрубку, датчик поместите

в гофротрубку, заглушенную наодном

конце для предотвращения попадания

внутрь влаги. Датчик температуры должен

быть расположен на расстоянии 50—100

см от стены и гофротрубка зафиксирова-

на на монтажной ленте.

9.3. Чтобы обеспечить свободное перемеще-

ние термодатчика в трубке (возможность

замены в процессе эксплуатации), реко-

мендуем при переходе от стены к полу

выполнять два больших радиуса изгиба

трубки в двух плоскостях.

После укладки нагревательного кабеля замерьте

омическое сопротивление и вобязательном по-

рядке занесите замеренные значения в таблицу

Приложения к Гарантийному талону (стр. 8) всо-

ответствующую графу. Омическое сопротивление

греющего кабеля должно соответствовать таблице

1 со стандартной погрешностью -5...+10%.

10. Подключите и установите терморегулятор.

10.1. Все работы по подключению системы

производите только при отключенном

напряжении питания.

10.2. Зачистите выводы монтажных (холодных)

концов провода и провода питания (230В)

от изоляции на0,5...0,7 см.

10.3. Подключите выводы монтажных

(холодных) концов провода, датчика

температуры и провода питания (230 В) к

клеммам терморегулятора в соответствии

сосхемами подключения (см. инструкцию

терморегулятора) и надежно закрепите

ихдля обеспечения постоянного контакта

иисключения замыкания.

10.4. Выводы экрана (жила в изоляции

желто-зеленого цвета) необходимо

подключить к заземляющему проводу

(при 3-проводной линии) или к проводу

N при 2- двухпроводной линии (см. схему

подключения).

Схема подключения

При наличии в одном помещении полов с разными

типами напольного покрытия используйте не-

сколько комплектов нагревательных кабелей сот-

дельными терморегуляторами для каждого.

Соблюдайте расстояние не менее 5 см от нагрева-

тельного кабеля до стен, мебели и прочих предме-

тов, препятствующих свободному тепловыделению

в воздух. Расстояние от нагревательного кабеля

до других нагревательных приборов (стояки, трубы

водяного отопления и горячего водоснабжения и

т.п.) должно быть не менее 10см.

Максимально точно рассчитывайте площадь

обогрева и выбирайте для каждого помещения

подходящий нагревательный кабель.

Учитывайте мощность устанавливаемых нагрева-

тельных кабелей, их нагрузку на электрическую

сеть и предельно допустимые значения токов

предохранительных автоматов (для систем мощ-

ностью более 2 кВт рекомендуется подключение

через отдельную проводку и автомат).

По возможности устанавливайте терморегулято-

ры для нагревательных кабелей, укладываемых

вовлажных помещениях, вне этих помещений.

5. Подготовьте чистую и ровную поверхность

пола для монтажа греющего кабеля. Длялуч-

шей адгезии плиточного клея рекомендуется

нанести слой грунтовки. Перед укладкой

нагревательного кабеля дайте загрунтованной

поверхности высохнуть.

6. Разложите монтажную ленту и закрепите

еена полу (см. п. 5.1. Раздела «Особенности

монтажа иэксплуатации комплектов теплого

пола», стр. 2).

7. Определите шаг укладки нагревательного

кабеля по общей длине кабеля по формуле:

H=(Sx100)/L (cм), где S — площадь укладки,м

;

L — длина нагревательного кабеля, м.

8. Разложите нагревательный кабель и закрепи-

те его на ленте с соблюдением шага укладки.

ВНИМАНИЕ!

Подключение должно производиться стацио-

нарно, в соответствии с правилами ПУЭ, СНиП

и ВТТ КСО.

Работы по подключению системы должны

производиться только квалифицированным

персоналом.

При расчете мощности обязательно учтите все

дополнительные электрические устройства,

которые так же могут быть подключены к этой

сети.

SENSOR

L N

Подключение к 3-х проводной линии

Подключение к 2-х проводной линии

Датчик

коричневый

голубой

коричневый

голубой

желто-зеленый желто-зеленый

желто-зеленый

Сеть

Теплый

пол

Теплый пол

Терморегулятор

*Основной обогрев — использование обогрева в качестве основного

отопления. При использовании системы «теплый пол» в качестве

основного обогрева площадь обогрева должна занимать не менее

70% от общей площади помещения, а высота потолков должна быть

не более 4 м.

**Cтандартное помещение — помещение с обычными теплопотерями

(хорошо изолированными стенами, потолков и полом, стеклопакетами

на окнах-например, жилая комната).

***Холодное помещение — помещение с повышенными теплопотерями

(плохо изолированное помещение-жилые комнаты на первых этажах,

тамбуры, балконы и лоджии).

****Дополнительный обогрев — локальный нагрев пола для создания

дополнительного комфорта при хождении по нему при незначительном

увеличении температуры в помещении при наличии основных источни-

ков обогрева помещения (радиаторы центрального отопления и т.п.)

Таблица 3. Соответствие шага укладки имощности теплого

пола на 1 м

Тип обогрева

и помещений

Мощность,

Вт/м

Шаг,

см

Основной обогрев* для

стандартных помещений**

или дополнительный для

холодных помещений***

240 7,5

205 8,75

180 10

Дополнительный

обогрев**** для стандартных

помещений

160 11,25

145 12,5

130 13,75

120 15

Монтажная лента изготовлена таким образом,

что расстояние между витками кабеля можно вы-

бирать с интервалом кратно 2,5 см. При расчете

шаг укладки не всегда кратен шагу креплений

намонтажной ленте, в этом случае, рекомендуем

укладывать нагревательный кабель с переменным

шагом.

В таблице 3 показано соответствие шага укладки

имощности теплого пола на 1 м

Диаметр изгиба должен превышать 6-кратный

диаметр кабеля.

Как вариант, нагревательный кабель может быть

закреплен на закладываемой в стяжку стальной

армирующей сетке с помощью хомутов. При

использовании кабельных стяжек (хомутов)

наарматурной сетке не закрепляйте петлю, кабель

должен иметь возможность перемещения.

9. Установите датчик температуры пола (одним

из вариантов).

9.1. В случае установки датчика температуры

пола без гофрированной трубки необхо-

димо использовать датчик температуры

пола SU (приобретается отдельно). Он

устанавливается по центру между витками

греющего кабеля CALEO SUPERCABLE

ификсируется к монтажной ленте.

4 5
