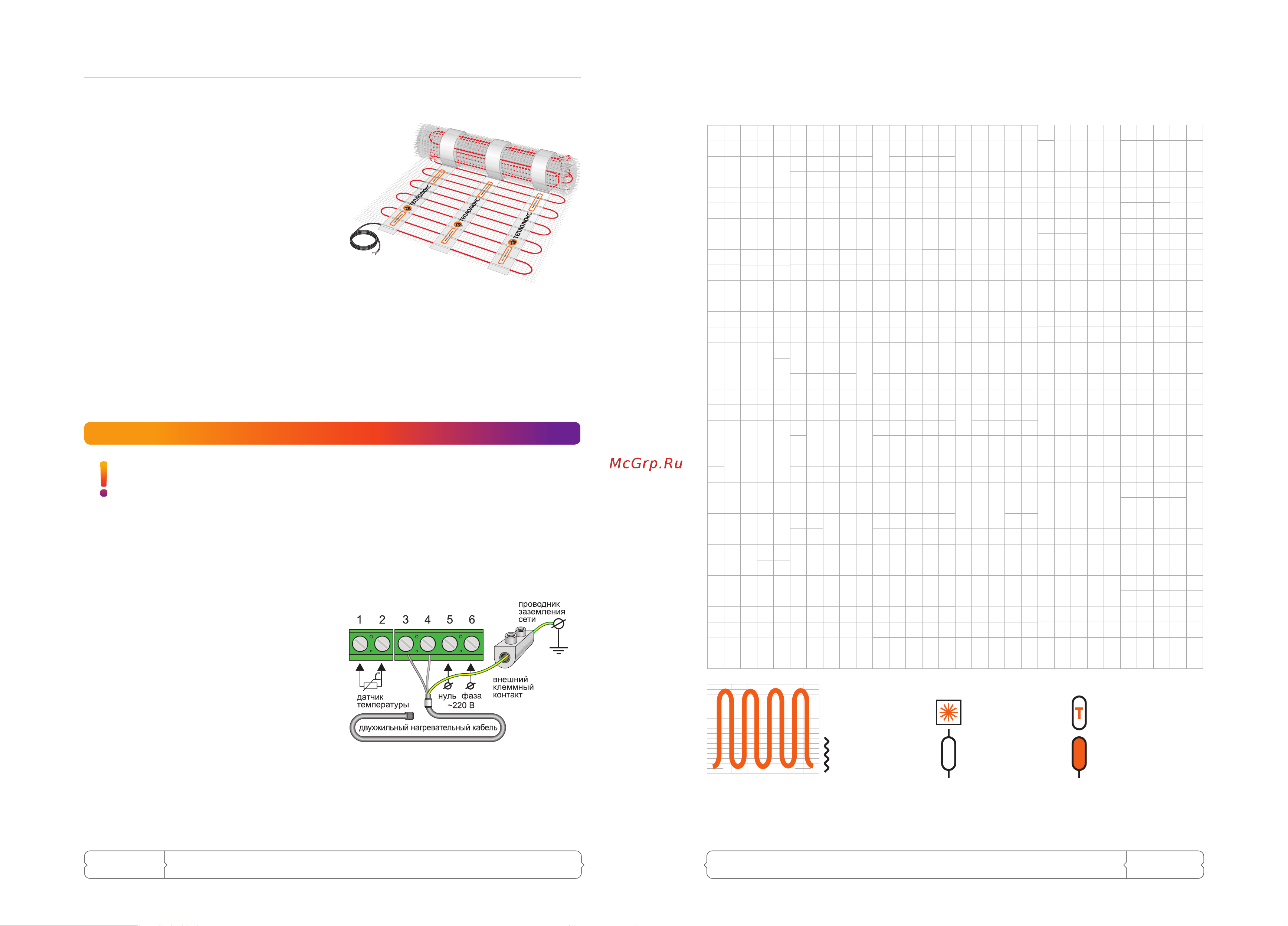

4
МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС
Мат нагревательный является нагрева-
тельным элементом системы обогрева
«теплый пол» и представляет нагрева-
тельный кабель, закрепленный на сте-
клосетке.
За счет фиксации нагревательного кабеля
на сетке исключается необходимость под-
бирать шаг укладки, что снижает вероят-
ность его повреждения при монтаже.
Технические характеристики матов при-
ведены в п. 9, таблица 2.
Перед тем, как начать установку, еще
раз убедитесь, что размер нагреватель-
ного мата соответствует обогреваемой
площади.
Удельная мощность мата составляет
от 160 Вт/м
2
. Такая мощность
обеспечива ет равномерный и эффектив-
ный обогрев.
2.1. Мат нагревательный
Двухжильный мат «ТЕПЛОЛЮКС» TROPIX MHH
ВАЖНО!
Не используйте один мат для обогрева двух помещений.
При подключении мата обратите внимание на цвета установочных проводов.
Схемы подключения матов к сети (220 В)
приведены на стр. 4 и в инструкциях по
установке терморегуляторов.
Для терморегуляторов торговой марки
«Тепло люкс» датчик температуры под-
ключается к клеммам 1 и 2; напряжение
питания (переменное 220 В
) подается на
клеммы 5 и 6, причем фаза (определяе-
мая индикатором) – на клемму 6, а нуль
– на клемму 5; выводы нагревательного
мата подключаются к терморегуляторам
следующим образом:
Двухжильный нагревательный мат МНН
1) Жила с изоляцией коричневого цвета
подключается к клемме 3.
2) Жила с изоляцией голубого (светло-си-
него) цвета подключается
к клемме 4.
Схема подключения к 3-х проводной
электрической сети
3) Вывод экрана (жила в изоляции желто-
зеленого цвета) необходимо подклю-
чить к заземляющему контуру здания.
13
МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС
8. ПЛАН ПОМЕЩЕНИЯ
План помещения с указанием расположения терморегулятора, датчика температуры
пола, нагревательного мата, соединительных и концевых муфт.
Сопротивление мата .......................... Ом
Нагревательный
мат
Трубка датчика
температуры
Терморегулятор
Условные обозначения
Датчик
температуры
Концевая муфта
Соединительная
муфта
Сопротивление датчика ..................... Ом
