4. Органы управления и индикация усилителя

На панели индикации усилителя размещен разъём внешней антенны OUTDOOR и LED индикаторы ре-

жимов работы. На панели настройки размещён разъём внутренней антенны INDOOR, разъем питания

POWER и блок переключателей для ручной регулировки усиления каждого из диапазонов.

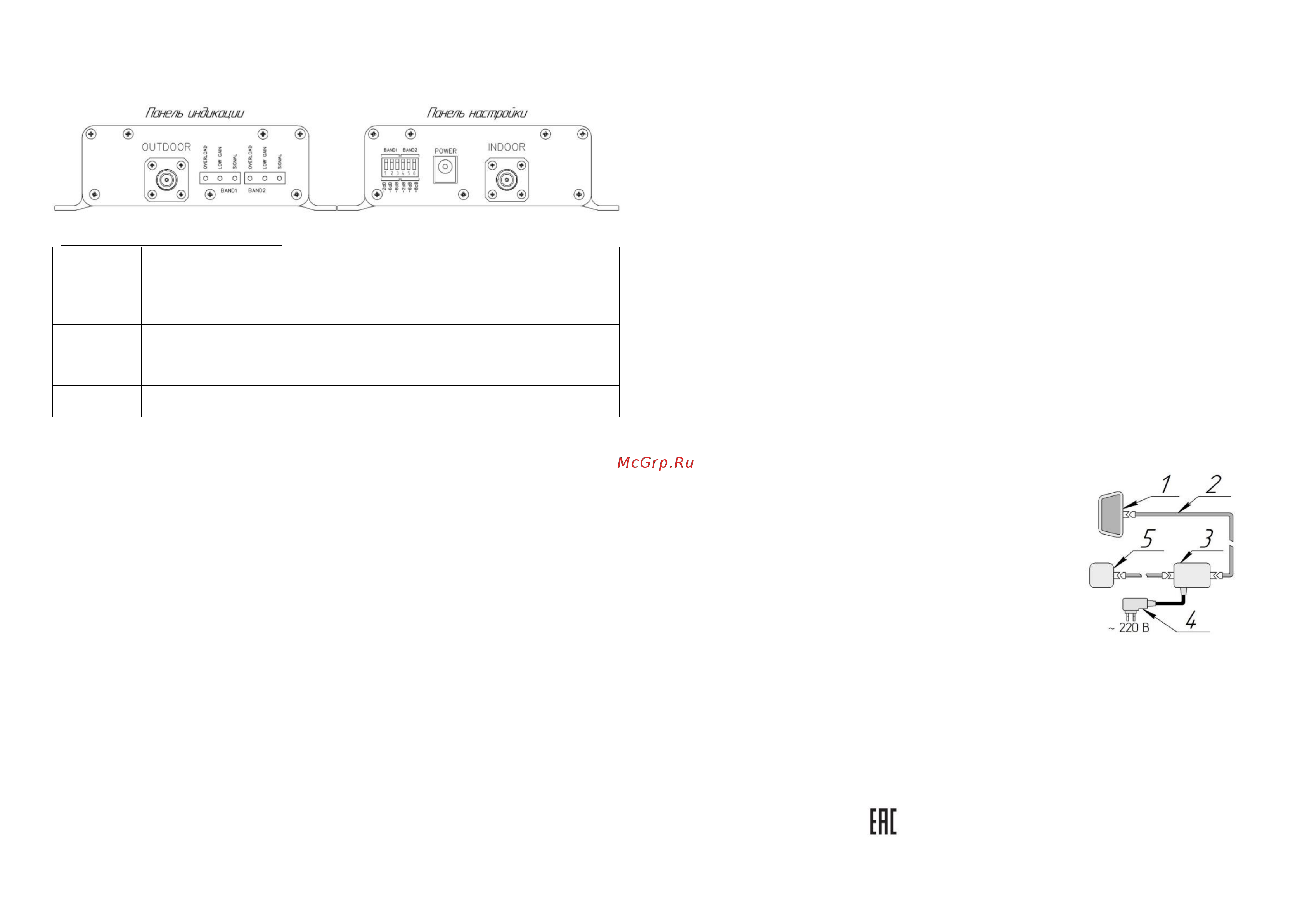

Рисунок 2 – Панели усилителя

Обозначение LED индикаторов усилителя

LED индикатор

Условия, при которых индикаторы светятся

OVERLOAD

Уровень входящего сигнала соответствующего диапазона граничит с предельными

значениями или превысил их. Возможно возникновение осцилляций (самовозбужде-

ния). Свечение индикатора во время вызова с телефона не является неисправностью

и может быть вызвано малым расстоянием от телефона до внутренней антенны.

LOW GAIN

Усилитель автоматически уменьшил усиление из-за слишком высокого уровня вхо-

дящего сигнала соответствующего диапазона, либо усилитель перешел в режим ос-

цилляции. Уровень автоматического ослабления входящего сигнала составляет 17 дБ

или более.

SIGNAL

На входе усилителя присутствует сигнал номинального уровня соответствующего

диапазона. Устройство работает в нормальном режиме.

Обозначение переключателей усилителя

Переключатели на лицевой панели устанавливают уровень ослабления входящего и исходящего сиг-

налов. Переключатели 1-3 ослабляют уровень входящего и исходящего сигналов диапазона 1800 МГц

(BAND 1). Переключатели 4-6 ослабляют уровень входящего и исходящего сигналов диапазона 2100 МГц

(BAND 2). Верхнее положение переключателя – выключено, нижнее положение – ослабление сигнала

включено. Значения переключателей для каждого диапазона составляют -2 дБ; -6дБ; -8 дБ, что соответ-

ствует ослаблению сигнала в 1,5; 4; и 6 раз. Одновременное включение нескольких переключателей

приводит к суммированию их значений в пределах регулируемого диапазона.

5. Общие рекомендации по установке

Репитер представляет собой высокочувствительный двунаправленный СВЧ-усилитель. Выбирая место

установки усилителя, постарайтесь обеспечить максимально возможную электромагнитную развязку

между внешней и внутренней антенной. Развязка необходима для исключения самовозбуждения усили-

теля и создания помех базовым станциям сотовых операторов. Для измерения уровня электромагнитной

развязки между антеннами рекомендуем использовать анализатор спектра со встроенным трекинг-

генератором и усилитель мощности. Необходимую развязку между антеннами следует обеспечить сле-

дующим образом:

 разместить внутреннюю и внешнюю антенну по разные стороны кровли, стен, перекрытий

здания, используя их экранирующие и поглощающие свойства;

 разнести внутреннюю и внешнюю антенны друг от друга на 25-40 метров и направить их в

противоположные стороны;

 сориентировать внешнюю антенну на вертикальную поляризацию, а внутреннюю - на гори-

зонтальную.

Внешняя антенна, направленная на базовую станцию, устанавливается на крыше или на стене здания в

месте, обеспечивающем наилучший уровень сигнала от базовой станции оператора. Уровень принимае-

мого от базовой станции сигнала должен быть не выше -30 дБм. Иначе усилитель будет перегружен и

может создать помехи. Внутренняя антенна устанавливается в помещении на стене или потолке.

6. Монтаж и включение усилителя

Установите усилитель на расстоянии не менее 1 метра от нагревательных приборов и предметов,

выделяющих тепло (радиаторы отопления, печи, камины, дымоходы и т.п.).

Подключите высокочастотные кабели к разъемам OUTDOOR и INDOOR усилителя. Подключите штекер

блока питания к разъему POWER.

ВНИМАНИЕ! Отсоединять разъемы высокочастотных антенных кабелей OUTDOOR и INDOOR при

включенном питании POWER категорически запрещается! Это может привести к выходу усилителя из

строя. Обязательно отключайте питание POWER перед отсоединением антенных кабелей.

После включения блока питания усилителя в электрическую сеть произойдёт его инициализация и ав-

томатическое тестирование системы. Включите сотовый телефон и проверьте наличие связи и уровень

сигнала. Проверьте зону покрытия внутренней антенны. При необходимости перенесите внутреннюю

антенну или установите дополнительные внутренние антенны.

Индикатор SIGNAL светится в случаях, когда уровень входного сигнала каждого диапазона достигает

номинального значения. Устройство работает в нормальном режиме.

Индикатор LOW GAIN светится при слишком высоком уровне входящего сигнала. Следует отключить

питание, разнести внешнюю и внутреннюю антенну как можно дальше друг от друга или изменить уро-

вень ослабления сигнала с помощью внешних аттенюаторов.

Постоянное свечение индикатора OVERLOAD не допускается! Если вызов с телефона (или передача

данных) не происходит, а индикатор OVERLOAD светится, следует отключить питание, разнести внешнюю

и внутреннюю антенну как можно дальше друг от друга или изменить уровень ослабления сигнала с по-

мощью переключателей на панели и/или внешних аттенюаторов.

Во избежание выхода из строя усилителя, используйте блок питания только из комплекта поставки.

Допускается использование блоков питания с напряжением 6-24В и выходной мощностью не менее 10 Вт.

Нагрев усилителя в процессе эксплуатации до температуры 60°С не является признаком неисправно-

сти, это его нормальный режим работы.

Не используйте усилитель в грозу! Статический грозовой разряд выведет усилитель из строя. Для

предотвращения подобных случаев, необходимо заземлить мачту антенны или установить грозозащиту.

Монтаж и настройка усилителя должны осуществляться только квалифицированными специали-

стами. Неправильная установка усилителя может нарушить работу сотовой системы и быть поводом

для предъявления претензий со стороны операторов сотовой связи в адрес конечного потребителя.

Схема подключения усилителя:

1 – Антенна внешняя OUTDOOR, направленная

на базовую станцию

2 – Высокочастотный кабель

3 – Усилитель (репитер)

4 – Сетевой адаптер питания

5 – Антенна внутренняя INDOOR, направленная в зону

обслуживания абонента

7. Гарантийные обязательства

Компания ООО «Крокс Плюс» гарантирует соответствие данного изделия техническим характеристикам, ука-

занным в настоящем документе.

Гарантийный срок эксплуатации составляет 12 месяцев с момента покупки. В течение этого срока изготови-

тель обеспечивает бесплатное гарантийное обслуживание.

Гарантийные обязательства распространяются только на дефекты, возникшие по вине изготовителя. Гаран-

тийное обслуживание выполняется изготовителем.

Изготовитель не несет никакой гарантийной, юридической и финансовой ответственности за последствия,

которые могут возникнуть при передаче или продаже оборудования третьим лицам без оказания услуг по уста-

новке, а также при самостоятельном (неквалифицированном) внесении изменений конечным потребителем в

установленное оборудование (регулировка параметров усилителя, изменение ориентации антенн, изменение

конфигурации оборудования и т.п.).

Товар сертифицирован.

Дата продажи_________________ Продавец__________________________ Покупатель_________________

(число, месяц, год) (наименование магазина или штамп) (подпись)
