4. Сборка и установка внешней антенны

Определите оптимальное место для установки внешней антенны. Используйте сотовый телефон

для поиска лучшего сигнала сотовой сети. Измерьте сигнал, принудительно переведя телефон в

режим 2G. По возможности обойдите вокруг здания, в котором необходимо усилить сигнал, и

определите, с какой стороны поступает наилучший сигнал. Сделайте несколько звонков, чтобы

убедиться в правильности места установки внешней антенны.

Установите на стену и надёжно закрепите кронштейн при помощи дюбелей и шурупов из

комплекта поставки.

Прикрутите к задней стенке антенны угловой кронштейн. Установите на угловой кронштейн

хомут, как показано на схеме 1. Установите антенну на кронштейн, зафиксировав ее хомутом.

Стрелка на задней стенке внешней антенны должна быть расположена вертикально.

При установке внешней антенны выше кровли для защиты от попадания молнии

используйте заземление или грозозащитные компоненты!

Накрутите один разъём кабельной сборки на разъем внешней антенны. Разъём кабельной

сборки, для подключения внешней антенны имеет резиновый уплотнитель для герметизации

соединения. Второй разъём кабельной сборки накрутите на разъём OURDOOR усилителя.

Кабельные сборки выполнены из кабеля с малым затуханием сигнала на высоких частотах. Не

меняйте кабели на какие-либо другие, например телевизионные.

Наведите антенну на базовую станцию, найдя положение, при котором сигнал максимален.

Для точной ориентации антенны используйте анализатор спектра или специальные приложения

для смартфонов, позволяющие навести антенну по максимальному значению сигнала.

Зафиксируйте антенну на кронштейне, затянув гайки хомута. Проложите кабельную сборку от

внешней антенны до усилителя, не допуская резких перегибов.

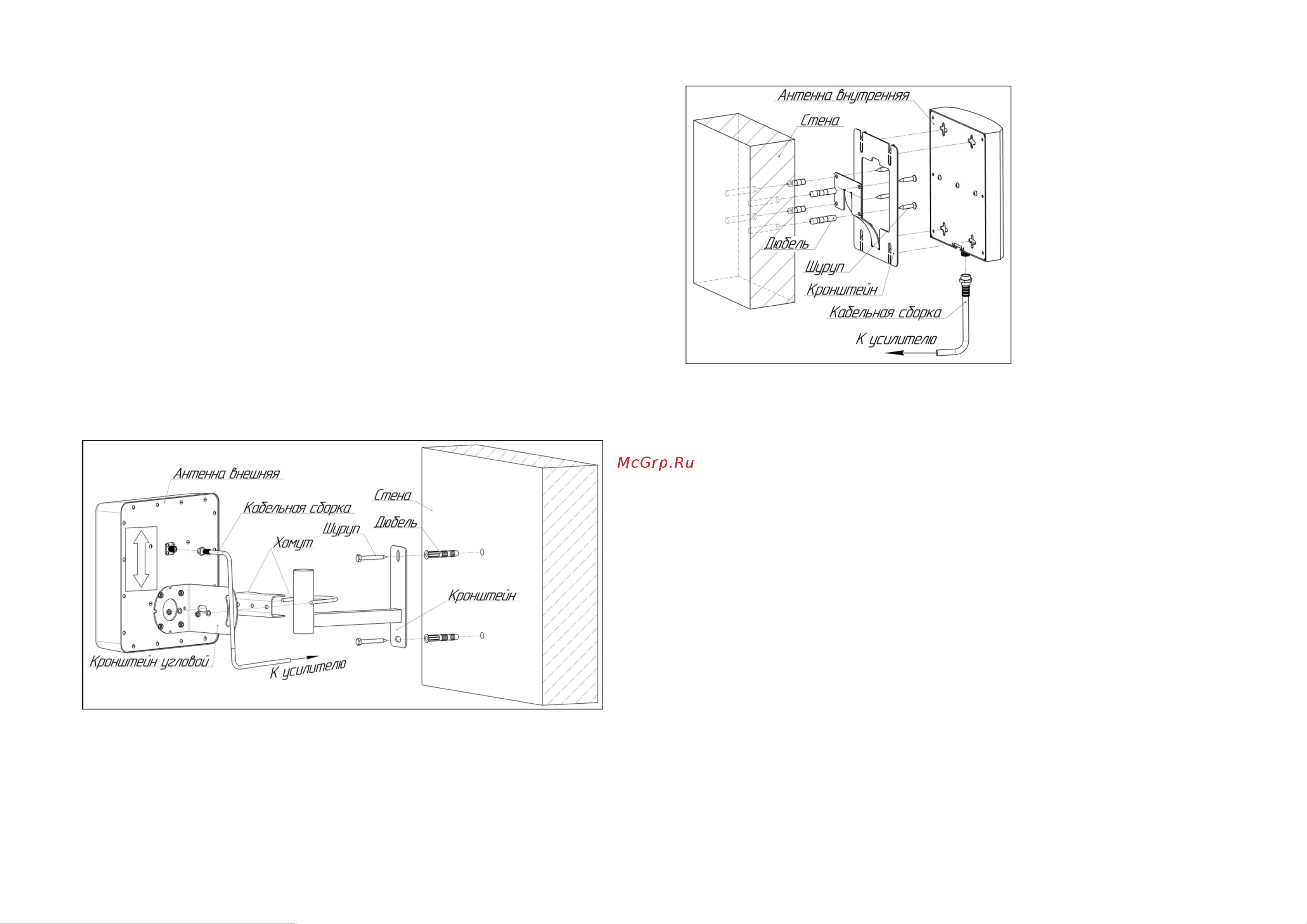

Схема 1 – Монтаж антенны на кронштейн КН-200

5. Установка внутренней антенны

Установите внутреннюю антенну на стене в помещении, в котором необходимо улучшить связь,

как показано на схеме 2.

Выбирая место установки

внутренней антенны, постарайтесь

обеспечить максимально возможную

электромагнитную развязку между

внешней и внутренней антенной.

Развязка необходима для исключения

самовозбуждения усилителя и создания

помех базовым станциям операторов

сотовой связи.

Необходимая электромагнитная

развязка между антеннами может быть

обеспечена следующим образом:

 разместите внутреннюю и внешнюю

антенны по разные стороны кровли,

стен, перекрытий здания, используя их

экранирующие и поглощающие

свойства;

 разнесите внутреннюю и внешнюю

антенны друг от друга на расстояние не

менее 15-20 метров и направьте их в противоположные стороны;

 сориентируйте внешнюю антенну на вертикальную поляризацию, а внутреннюю – на

горизонтальную.

Накрутите один разъём кабельной сборки на высокочастотный разъем внутренней антенны.

Второй разъём кабельной сборки накрутите на высокочастотный разъём INDOOR усилителя.

6. Установка и подключение усилителя

Установка и регулировка усилителя должны осуществляться только квалифицированными

специалистами. Неправильная установка усилителя может нарушить работу сотовой системы и

быть поводом для предъявления претензий со стороны операторов сотовой связи в адрес

конечного потребителя.

Установите усилитель на расстоянии не менее 1 метра от нагревательных приборов и

предметов выделяющих тепло (радиаторы отопления, печи, камины, дымоходы и т.п.).

Нежелательно размещать усилитель в закрытых шкафах и в местах, где затруднена вентиляция.

Подключите кабельную сборку от внешней антенны к разъему OUTDOOR, а от внутренней

антенны к разъёму INDOOR усилителя. Подключите штекер кабеля блока питания к разъему

POWER.

ВНИМАНИЕ! Отсоединять разъемы антенных кабелей (OUTDOOR и INDOOR) при включенном

питании усилителя категорически запрещается! Это может привести к выходу усилителя из

строя. Обязательно отключайте питание POWER перед отсоединением антенных кабельных

сборок от разъёмов усилителя.

После включения блока питания усилителя в электрическую сеть загорится LED индикатор

«POWER». Включите сотовый телефон и проверьте наличие связи и уровень сигнала. Проверьте

зону покрытия внутренней антенны. При необходимости перенесите внутреннюю антенну в другое

место.

Во избежание выхода усилителя из строя следует использовать адаптер питания только из

комплекта поставки.

Схема 2. Монтаж внутренней антенны
