4. Органы управления и индикация усилителя

На панели индикации усилителя размещен разъём внешней антенны OUTDOOR и LED индикаторы режимов

работы. На панели настройки размещён разъём внутренней антенны INDOOR, разъем питания POWER и блок

переключателей для ручной регулировки усиления каждого из диапазонов.

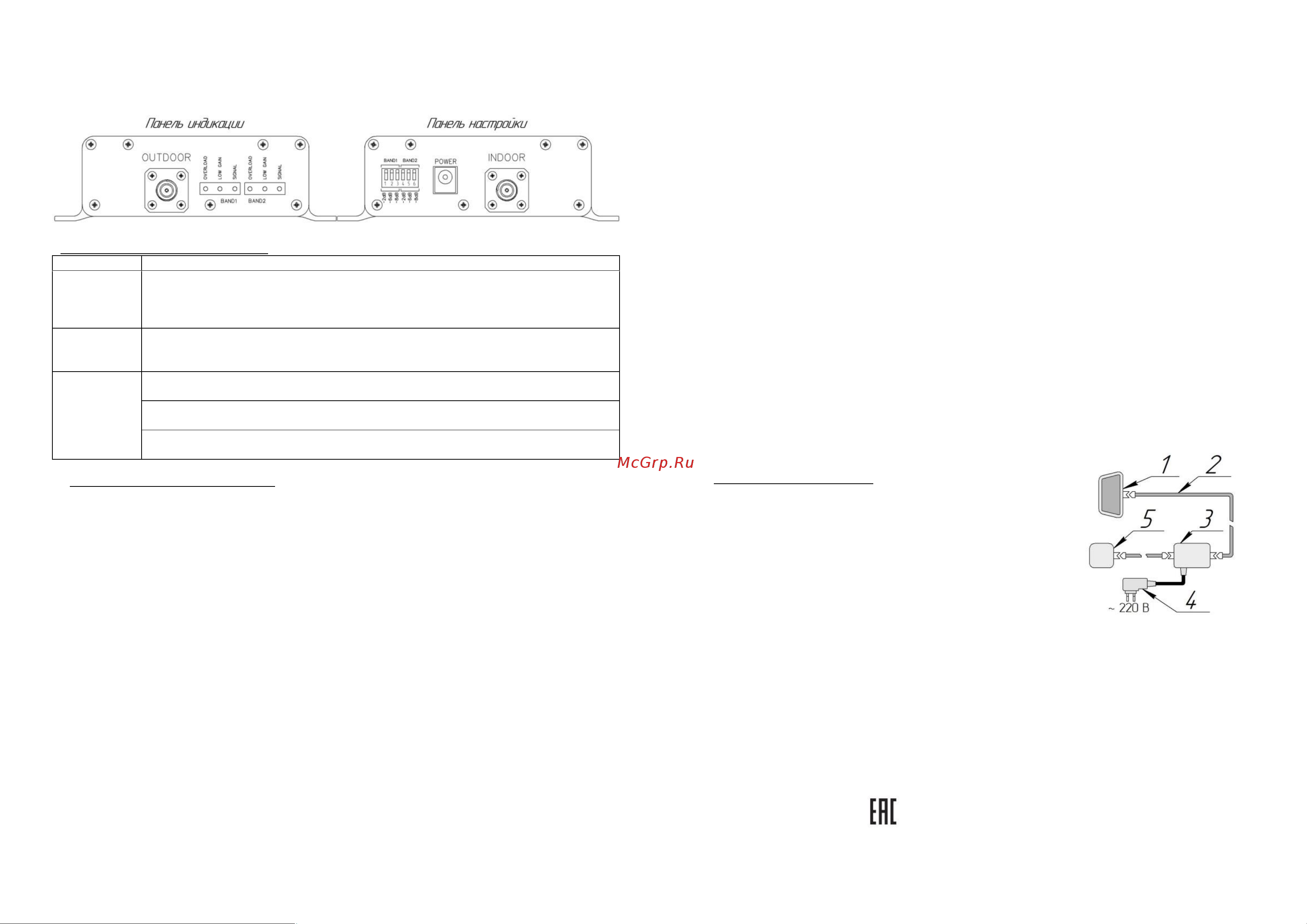

Рисунок 2 – Панели усилителя

Обозначение LED индикаторов усилителя

LED индикатор

Условия, при которых индикаторы светятся

OVERLOAD

Уровень входящего сигнала соответствующего диапазона граничит с предельными значе-

ниями или превысил их. Возможно возникновение осцилляций (самовозбуждения). Свече-

ние индикатора во время вызова с телефона не является неисправностью и может быть

вызвано малым расстоянием от телефона до внутренней антенны.

LOW GAIN

Усилитель автоматически уменьшил усиление из-за слишком высокого уровня входящего

сигнала соответствующего диапазона, либо усилитель перешел в режим осцилляции. Уро-

вень автоматического ослабления входящего сигнала составляет 17 дБ или более.

SIGNAL

Индикатор выключен: слабый уровень входящего сигнала. Площадь покрытия сигналам

может быть уменьшена. Усилитель работает в нормальном режиме.

Индикатор мигает: - уровень усиления входящего сигнала достиг 50% от максимальной

выходной мощности. Нормальный режим работы.

Индикатор светится: - уровень усиления входящего сигнала достиг значения более 80%

максимальной выходной мощности. Усилитель работает в нормальном режиме.

Обозначение переключателей усилителя

Переключатели на лицевой панели устанавливают уровень ослабления входящего и исходящего сигналов.

Переключатели 1-3 ослабляют уровень входящего и исходящего сигналов диапазона 2100 МГц (BAND 1). Пере-

ключатели 4-6 ослабляют уровень входящего и исходящего сигналов диапазона 900 МГц (BAND 2). Верхнее по-

ложение переключателя – выключено, нижнее положение – ослабление сигнала включено. Значения переклю-

чателей для каждого диапазона составляют -2 дБ; -6дБ; -8 дБ, что соответствует ослаблению сигнала в 1,5; 4; и 6

раз. Одновременное включение нескольких переключателей приводит к суммированию их значений в пределах

регулируемого диапазона.

5. Общие рекомендации по установке

Репитер представляет собой высокочувствительный двунаправленный СВЧ-усилитель. Выбирая место уста-

новки усилителя, постарайтесь обеспечить максимально возможную электромагнитную развязку между внеш-

ней и внутренней антенной. Развязка необходима для исключения самовозбуждения усилителя и создания

помех базовым станциям сотовых операторов. Для измерения уровня электромагнитной развязки между антен-

нами рекомендуем использовать анализатор спектра со встроенным трекинг-генератором и усилитель мощно-

сти. Необходимую развязку между антеннами следует обеспечить следующим образом:

 разместить внутреннюю и внешнюю антенну по разные стороны кровли, стен, перекрытий здания,

используя их экранирующие и поглощающие свойства;

 разнести внутреннюю и внешнюю антенны друг от друга на 25-40 метров и направить их в проти-

воположные стороны;

 сориентировать внешнюю антенну на вертикальную поляризацию, а внутреннюю - на горизон-

тальную.

Внешняя антенна, направленная на базовую станцию, устанавливается на крыше или на стене здания в месте,

обеспечивающем наилучший уровень сигнала от базовой станции оператора. Уровень принимаемого от базовой

станции сигнала должен быть не выше -35 дБм. Иначе усилитель будет перегружен и может создать помехи.

Внутренняя антенна устанавливается в помещении на стене или потолке.

6. Монтаж и включение усилителя

Установите усилитель на расстоянии не менее 1 метра от нагревательных приборов и предметов, выделяющих

тепло (радиаторы отопления, печи, камины, дымоходы и т.п.).

Подключите высокочастотные кабели к разъемам OUTDOOR и INDOOR усилителя. Подключите штекер блока

питания к разъему POWER.

ВНИМАНИЕ! Отсоединять разъемы высокочастотных антенных кабелей OUTDOOR и INDOOR при включен-

ном питании категорически запрещается! Это может привести к выходу усилителя из строя. Обязательно от-

ключайте питание (штекер POWER) перед отсоединением антенных кабелей.

Подключите блок питания усилителя к электрической сети. Включите сотовый телефон и проверьте наличие

связи и уровень сигнала. Проверьте зону покрытия внутренней антенны. При необходимости перенесите внут-

реннюю антенну или установите дополнительные внутренние антенны.

Индикатор SIGNAL светится в случаях, когда уровень входного сигнала каждого диапазона достигает номи-

нального значения. Устройство работает в нормальном режиме.

Индикатор LOW GAIN светится при слишком высоком уровне входящего сигнала. Следует отключить питание,

разнести внешнюю и внутреннюю антенну как можно дальше друг от друга или ослабить уровень сигнала с

помощью переключателей на панели и/или внешних аттенюаторов.

Постоянное свечение индикатора OVERLOAD не допускается! Если вызов с телефона (или передача данных)

не происходит, а индикатор OVERLOAD светится, следует отключить питание, разнести внешнюю и внутреннюю

антенну как можно дальше друг от друга или ослабить уровень сигнала с помощью переключателей на панели

и/или внешних аттенюаторов.

Во избежание выхода из строя усилителя, используйте блок питания только из комплекта поставки. До-

пускается использование блоков питания с напряжением 7-24В и выходной мощностью не менее 10 Вт.

Во время работы усилитель нагревается. Это нормально. Нагрев корпуса до 60 градусов в процессе эксплуа-

тации не является неисправностью.

Не используйте усилитель в грозу! Статический грозовой разряд выведет усилитель из строя. Для предот-

вращения подобных случаев заземлите мачту антенны или установите грозозащиту

Для монтажа и настройки усилителя воспользуйтесь услугами квалифицированных специалистов. Негра-

мотная установка и настройка усилителя мешает работе операторов сотовой связи и может быть поводом для

предъявления претензий в адрес конечного потребителя.

Схема подключения усилителя:

1 – Антенна внешняя OUTDOOR, направленная

на базовую станцию

2 – Высокочастотный кабель

3 – Усилитель (репитер)

4 – Сетевой адаптер питания

5 – Антенна внутренняя INDOOR, направленная в зону

обслуживания абонента

7. Гарантийные обязательства

Компания ООО «Крокс Плюс» гарантирует соответствие данного изделия техническим характеристикам, ука-

занным в настоящем документе.

Гарантийный срок эксплуатации составляет 12 месяцев с момента покупки. В течение этого срока изготови-

тель обеспечивает бесплатное гарантийное обслуживание.

Гарантийные обязательства распространяются только на дефекты, возникшие по вине изготовителя. Гаран-

тийное обслуживание выполняется изготовителем.

Изготовитель не несет никакой гарантийной, юридической и финансовой ответственности за последствия,

которые могут возникнуть при передаче или продаже оборудования третьим лицам без оказания услуг по уста-

новке, а также при самостоятельном (неквалифицированном) внесении изменений конечным потребителем в

установленное оборудование (регулировка параметров усилителя, изменение ориентации антенн, изменение

конфигурации оборудования и т.п.).

Товар сертифицирован.

Дата продажи_________________ Продавец__________________________ Покупатель_________________

(число, месяц, год) (наименование магазина или штамп) (подпись)
