В связи с постоянным совершенствованием конструкции и технических

характеристик

изготовитель

оставляет за собой право вносить изменения в конструкцию и комплектность данного изделия.

4. Выбор места установки антенны

4.1. Желательно установить антенну в прямой видимости антенн базовой станции операторов

2G/3G/4G/Wi-Fi.

4.2. На пути от антенны до базовой станции не должно быть никаких близко стоящих высоких препят-

ствий. Здания, горы, холмы, лесопосадки и т.п., мешают распространению сигнала. Поэтому устанавли-

вайте антенну как можно выше.



4.3.

ысокие деревья

, крыши домов

и другие кру

п-

ные объекты, расположенные ближе 1,5 метров от

антенны, могут вызвать отражение радиоволн и

ухудшить качество связи. Если у вас остался излишек

кабеля, используйте его на поднятие антенны вверх

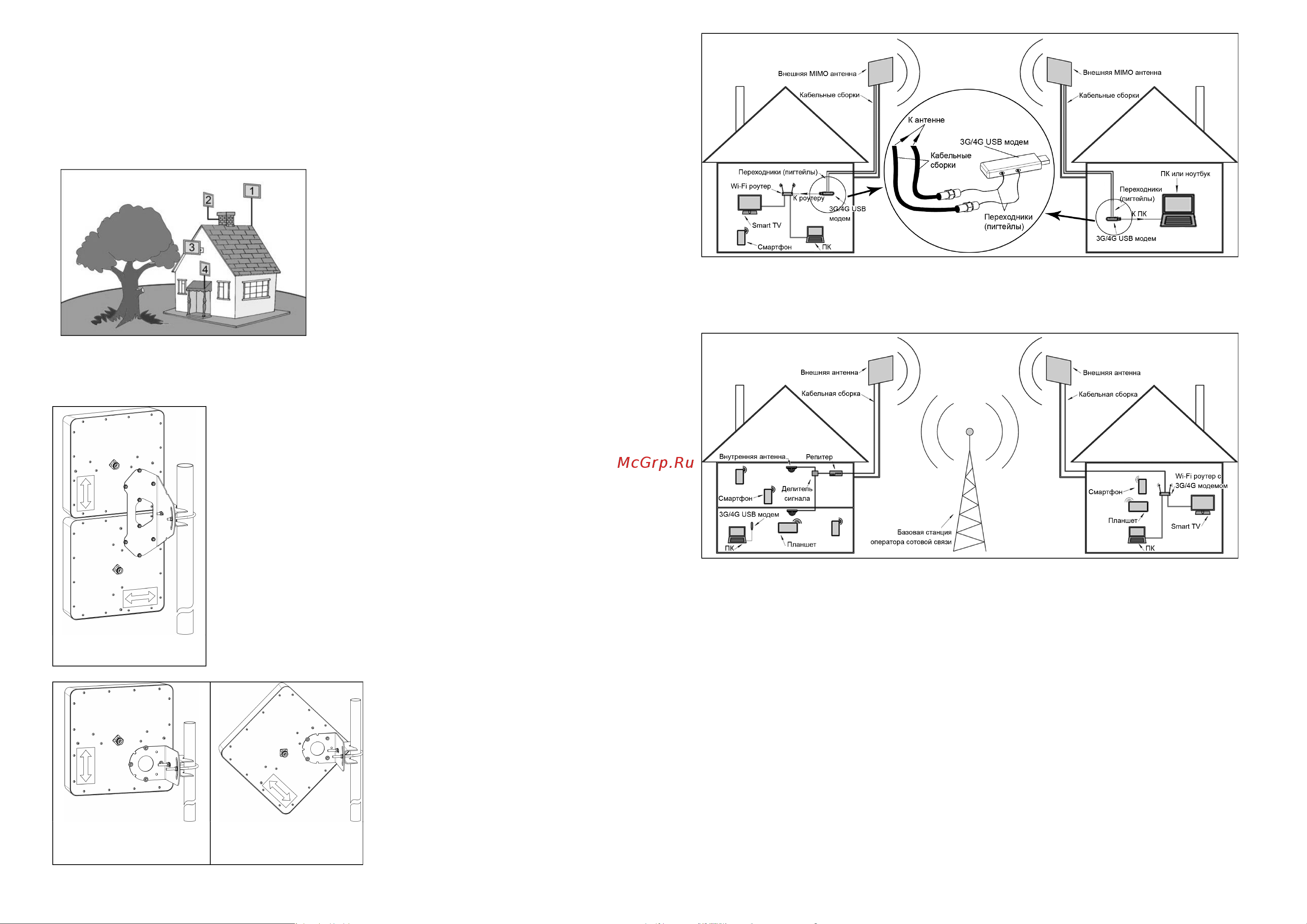

над землей. Варианты установки антенны приведены

на рисунке 1, где варианты 1 и 2 – правильная уста-

новка. Дерево и стена дома в вариантах 3 и 4 мешают

распространению сигнала.

4.4. Расстояние от места установки антенны до ме-

ста нахождения пользовательского оборудования

(3G/4G модема, роутера, репитера и т.п.) должно быть

как можно короче, так как применение длинных соединительных кабелей приведет к затуханию сигнала

и ухудшению качества связи.

5. Монтаж и подключение

5.1. Прикрутите к задней стенке антенны уг

ловой кронштейн

. Устан

о-

вите на угловой кронштейн хомут, как показано на рисунках 2 и 3. Устано-

вите антенну на заземленную вертикальную мачту, зафиксировав ее хо-

мутом. Антенна КАА15-750/2900, поддерживающая технологию MIMO,

должна быть установлена на угловом кронштейне в двух ортогональных

поляризациях, как показано на рисунке 2. Стрелка на задней стенке ан-

тенны КР15-750/2900 должна быть расположена вертикально (рисунок 3).

5.2. Накрутите разъемы кабельных сборок (кабельные сборки не вхо-

дят в комплект поставки и приобретаются отдельно) на высокочастотные

разъемы антенны. Для подключения антенн, поддерживающих техноло-

гию MIMO, необходимо приобрести две высокочастотные кабельные

сборки. Антенны, не поддерживающие технологию MIMO, подключаются

одной высокочастотной кабельной сборкой.

5.3. Наведите антенну на базовую станцию. Для точной ориентации ан-

тенны используйте анализатор спектра или специальные приложения для

модемов, позволяющие навести антенну по максимальному значению

сигнала.













5.4. В некоторых регионах операторы используют Х-поляризацию. В этом случае переставьте

углово

й кронштейн антенны на 45

, как

показано на рисунке 4.

5.5. Найдя положение антенны, при ко-

тором скорость передачи данных или уро-

вень сигнала максимальны, зафиксируйте

антенну на мачте, затянув гайки хомута.

5.6. Проложите кабельные сборки от ан-

тенны до вашего оборудования (3G/4G мо-

дема, роутера, репитера и т.п.), не допуская

резких перегибов. Пример подключения

USB модема к кабельным сборкам приведен

на схеме 1.



















Модели переходников (пигтейлов) необходимо выбирать в зависимости от модели 3G/4G USB моде-

ма и типа разъемов на кабельных сборках.

Внимание! Использование технологии MIMO доступно только для модемов и роутеров с двумя ан-

тенными входами.



6. Гарантийные обязательства

Изготовитель гарантирует соответствие изделия техническим характеристикам, указанным в настоящем

документе. Гарантийный срок эксплуатации составляет 24 месяца с момента покупки. В течение этого

срока изготовитель обеспечивает бесплатное гарантийное обслуживание.

Гарантийные обязательства распространяются только на дефекты, возникшие по вине изготовителя. Га-

рантийное обслуживание выполняется изготовителем или авторизованными сервисными центрами.

Изготовитель не несет ответственности за прямой либо косвенный ущерб, связанный с эксплуатацией

антенны. На антенны, эксплуатируемые с нарушением условий эксплуатации, имеющие механические

повреждения, следы вскрытия корпуса, гарантийные обязательства не распространяются.

Изделие не подлежит обязательной сертификации.

Дата продажи____________________Продавец________________________________________

(число, месяц, год) (наименование магазина или штамп)

С инструкцией и правилами эксплуатации ознакомлен _____________________

(подпись покупателя)
