вый телефон для поиска лучшего сигнала сотовой сети. Измерьте сигнал, принудительно пе-

реведя телефон в режим 2G и 3G. По возможности обойдите вокруг здания, в котором необ-

ходимо усилить сигнал, и определите, с какой стороны поступает наилучший сигнал. Сделайте

несколько звонков, чтобы убедиться в правильности места установки внешней антенны.

4.2. Установите на стену и надёжно закрепите кронштейн при помощи дюбелей и шурупов

из комплекта поставки.

4.3. Прикрутите к задней стенке антенны угловой кронштейн. Установите на угловой

кронштейн хомут, как показано на схеме 1. Установите антенну на кронштейн, зафиксировав

ее хомутом. Стрелка на задней стенке внешней антенны должна быть расположена верти-

кально.

При установке внешней антенны выше кровли для защиты от попадания молнии ис-

пользуйте заземление или грозозащитные компоненты!

4.4. Накрутите один разъём кабельной сборки на высокочастотный разъём внешней ан-

тенны. Разъём кабельной сборки для подключения внешней антенны имеет резиновый

уплотнитель для герметизации соединения. Второй разъём кабельной сборки накрутите на

высокочастотный разъём OURDOOR усилителя.

Кабельные сборки выполнены из кабеля с малым затуханием сигнала на высоких частотах.

Не меняйте кабели на какие-либо другие, например телевизионные.

4.5. Наведите антенну на базовую станцию, найдя положение, при котором сигнал макси-

мален. Для точной ориентации антенны используйте анализатор спектра или специальные

приложения для смартфонов, позволяющие навести антенну по максимальному значению

сигнала.

4.6. Зафиксируйте антенну на кронштейне, затянув гайки хомута. Проложите кабельную

сборку от внешней антенны до усилителя, не допуская резких перегибов.

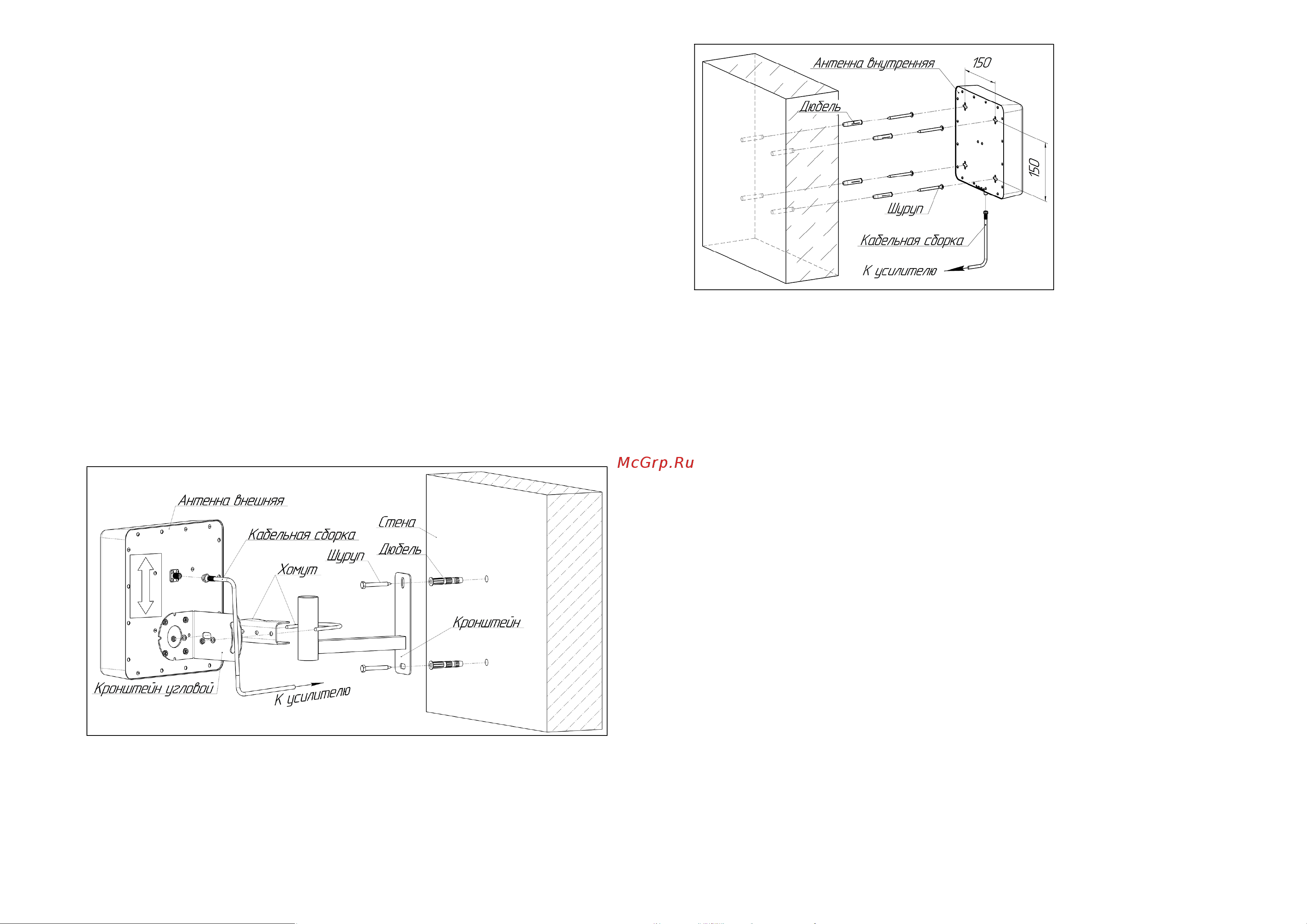

Схема 1 – Монтаж антенны на кронштейн КН-200

5. Установка внутренней антенны

5.1. Установите внутреннюю антенну на стене в помещении, в котором необходимо улуч-

шить связь. Монтаж внутренней антенны показан на схеме 2.

5.2. Выбирая место установки внутренней антенны, постарайтесь обеспечить максимально

возможную электромагнитную развязку между внешней и внутренней антенной. Развязка

необходима для исключения

самовозбуждения усилителя

и создания помех базовым

станциям операторов сото-

вой связи.

5.3. Необходимая элек-

тромагнитная развязка меж-

ду антеннами может быть

обеспечена следующим

образом:

• разместите внут-

реннюю и внешнюю антенну

по разные стороны кровли,

стен, перекрытий здания,

используя их экранирующие

Схема 2 – Монтаж внутренней антенны

и поглощающие свойства;

• разнесите внутреннюю и внешнюю антенны друг от друга на расстояние не менее

15-20 метров и направьте их в противоположные стороны;

• сориентируйте внешнюю антенну на вертикальную поляризацию, а внутреннюю – на

горизонтальную.

5.4. Накрутите один разъём кабельной сборки на высокочастотный разъём внутренней ан-

тенны. Второй разъём кабельной сборки накрутите на высокочастотный разъём INDOOR уси-

лителя.

6. Установка и подключение усилителя

Установка и регулировка усилителя должны осуществляться только квалифицированными

специалистами. Неправильная установка усилителя может нарушить работу сотовой системы

и быть поводом для предъявления претензий со стороны операторов сотовой связи в адрес

конечного потребителя.

6.1. Установите усилитель на расстоянии не менее 1 метра от нагревательных приборов и

предметов, выделяющих тепло, таких как радиаторы отопления, печи, камины, дымоходы и

т.п. Нежелательно размещать усилитель в закрытых шкафах и в местах, где затруднена венти-

ляция.

6.2. Подключите кабельную сборку от внешней антенны к разъёму OUTDOOR, а от внут-

ренней антенны к разъёму INDOOR усилителя. Подключите штекер кабеля блока питания к

разъёму POWER.

ВНИМАНИЕ! Отсоединять разъёмы высокочастотных антенных кабелей (OUTDOOR и IN-

DOOR) при включенном питании усилителя категорически запрещается! Это может приве-

сти к выходу усилителя из строя. Обязательно отключайте питание (POWER) перед отсоеди-

нением антенных кабельных сборок от разъёмов усилителя.

6.3. После включения блока питания усилителя в электрическую сеть загорится LED инди-

катор «POWER». Включите сотовый телефон и проверьте наличие связи и уровень сигнала.

Проверьте зону покрытия внутренней антенны. При необходимости перенесите внутреннюю

антенну в другое место.

6.4. Во избежание выхода усилителя из строя следует использовать адаптер питания толь-

ко из комплекта поставки.

6.5. Нагрев усилителя в процессе эксплуатации не является признаком неисправности, это
