3. ПОДГОТОВКА, ПОДКЛЮЧЕНИЕ И МОНТАЖ ИЗДЕЛИЯ

3.1. Требования безопасности.

Внимание! Монтаж или демонтаж светодиодного светильника необходимо производить строго при отключенном напряжении сети.

Запрещается эксплуатация изделия с поврежденной изоляцией проводов и токоведущих частей.

Запрещается самостоятельно разбирать и ремонтировать изделие.

3.2. Подготовка изделия к работе.

Распакуйте светильник и убедитесь в отсутствии повреждений корпуса, рассеивателя и проводов.

3.3. Подключение.

Внимание! Все провода во время подключения светодиодного светильника должны быть обесточены. Сечение жил используемых проводов

должно быть не менее 0,75мм2.

• Отключите питание электросети.

• Разберите светильник, отсоединив внешнюю декоративную рамку (2), открутив винты (3), фиксирующие плафон (1) на корпусе (4) и сняв плафон.

• Протяните сетевой электрический кабель через вводное отверстие (7) на основании (4) светильника.

• При помощи монтажного карандаша наметьте место установки светильника на поверхности, ориентируясь по расположению монтажных отверстий(6)

на основании. Затем закрепите основание светильника на поверхности с помощью монтажного комплекта (поставляется вместе со светильником).

• Полностью втяните электрический сетевой кабель через вводное отверстие.

• Подключите электрические провода к колодке(9) с помощью зажимных винтов, предварительно удалив излишки кабеля, если это необходимо.

• Если ваша модель светильника оснащена встроенным микроволновым датчиком движения, настройте датчик в соответствии с разделом инструкции

«Использование датчика движения». Информация о наличии датчика движения содержится на упаковке.

• Установите плафон светильника, наденьте внешнюю рамку и зафиксируйте его с помощью винтов.

• набор крепёжных элементов;

• упаковка.

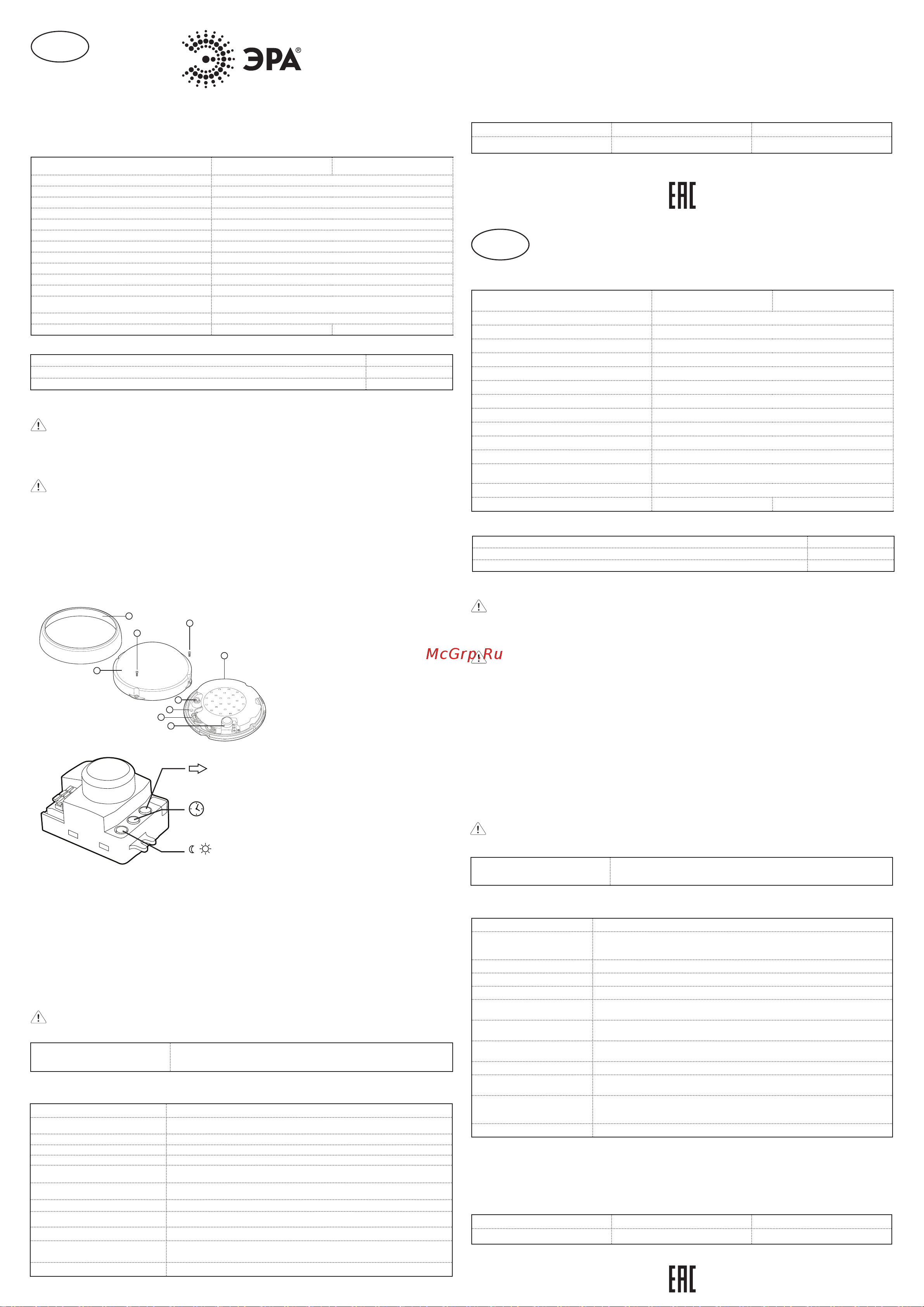

Схема 1. — Основные составные части светодиодного светильника и их расположение.

Схема 2. — Микроволновой датчик движения

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ

4.1. Во избежание несчастных случаев никогда не подвергайте изделие воздействию огня и не опускайте его в воду.

4.2. Изделие предназначено для использования только внутри помещений.

4.3. Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции.

4.4. Запрещается эксплуатировать изделие при наличии механических и прочих повреждений любого из его компонентов.

4.5. Помните, что переменное напряжение 220В опасно для жизни!

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических повреждений и

воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.

7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться

при отключенном питании сети!

Перечень возможных неисправностей и способы их устранения приведены в таблице 3.

Таблица 3.

Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью к квалифицированным специалистам.

8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

3. ШАМЧЫРАКТЫ ДАЯРДОО, ТУТАШТЫРУУ ЖАНА ОРНОТУУ

3.1. Коопсуздук талаптары.

Көңүл бургула! Жарыкдиоддуу шамчыракты орнотуу же кайра орнотууда чыңалып турган токту өчүрүү керек. Чырактын проводуну сырткы

коргоочу катмары же ток берүүчү бөлүкчөлөрү бузук болсо колдонууга тыюу салынат. Өз алдынча чечүү же оңдоого тыюу салынат.

3.2. Шамчыракты ишке киргизүүгө даярдоо.

Чыракты оромолдон чыгарып, корпусунун, жарык чачыраткычтын, проводунун бузук же сынык эместигин текшериңиз.

3.3. Туташтыруу.

Көңүл бургула! Жарыкдиоддуу шамчыракты туташтырууда бардык проводдорду токтон сууруп таштоо керек. Проводдогу ажырым зымдар

0,75мм2 кем болбоосу зарыл.

3.3.1. Туташтыруу үчүн орноштура турган жерине эки ажырым зымды адып келүү керек.

3.3.2. 1-сүрөттө көрсөтүлгө схемага ылайык бул провод азыктандыруу проводуна сырткы клеммниктин жардамы менен туташтырылат (клеммник

топтомго кирбейт);

3.3.3. токко туура туташканын текшерген соң токту жандырса болот.

4. КООПСУЗДУК ЧАРАЛАРЫ

4.1. Кырсыкты алдын алуу үчүн шамчыракты отко жакындатпаңыз жана сууга тийгизбеңиз.

4.2. Шамчыракты бөлмөнүн ичинде гана колдогонго болот.

4.3. Кырсыкты алдын алуу үчүн электротехникалык буюмду өз алдынча оңдоого болбойт.

4.4. Шамчырактын же анын бөлүкчөлөрү бузук же сынык болсо колдонууга тыюу салынат.

4.5. 220В өзгөрмө ток өмүргө кооптуу!

5. ТАШУУ ЖАНА САКТОО

Шамчыракты оромолунда ташуу жана сактоодо механикалык сынуу, бузуулардан жана нымдан сактоону эске алуу зарыл.

6. КЕРЕКТЕН ЧЫГАРУУ

Шамчыракты ал сатылып жаткан өлкөнүн мыйзамына ылйык керектен чыгаруу зарыл.

7. МҮМКҮН БОЛГОН БУЗУЛУУЛАР ЖАНА АЛАРДЫ ОҢДОО

Көңүл бургула! Шамчырактын ар кандай бузулууларын оңдоо иштеринде токту өчүрүү керек!

3-таблицада мүмкүн болгон бузулуулар жана аларды оңдоо иштери берилген.

3-таблица.

Наименование изделия: Бытовой светильник

Модель изделия

Модель: SPB-7

Артикулы: SPB-7-12-R, SPB-7-12-O, SPB-7-12-O-MWS, SPB-7-12-R-MWS

Тип изделия Светодиодный светильник

Товарный знак ЭРА

Страна изготовитель Китай

Наименование изготовителя

АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД

(ATL Business (ShenZhen) CO., LTD.)

Адрес изготовителя

КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Информация для связи с изготовителем atl_company@163.com

Импортер

Информация об импортере указана на этикетке, расположенной

на индивидуальной упаковке.

Служба по работе с потребителями 121467, Россия, г.Москва, а/я 43

Соответствие нормативным документам

Изделие соответствует требованиям

ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011

“Электромагнитная совместимость технических средств”

Дата изготовления Указана на упаковке или корпусе светильника

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)

СВЕТОДИОДНЫЙ СВЕТИЛЬНИК

RUS

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. КОМПЛЕКТНОСТЬ

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Светодиодный светильник, шт. 1

Упаковка, комплект 1

Руководство по эксплуатации (Паспорт), экз. 1

Жарыкдиоддуу шамчырактын, даана. 1

Орому, топтом 1

Колдонмо китеп (Паспорт), экз. 1

Светильник не работает

- проверьте наличие сетевого напряжения питания 220В

- убедитесь в целостности всех проводов и их изоляции

- убедитесь в целостности всех соединений

Место продажи Дата продажи Штамп магазина и подпись продавца

КОЛДОНМО (ПАСПОРТ)

Жарыкдиоддуу шамчырак

KGZ

2. ТОПТОМДУУЛУГУ

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Гарантийный срок эксплуатации изделия составляет 2 года со дня продажи, при соблюдении потребителем условий монтажа, эксплуатации,

транспортировки и хранения, изложенных в данном руководстве.

9.2. Устройство не подлежит гарантийному обслуживанию в случае:

• предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном;

• наличия механических повреждений или следов вскрытия корпуса;

• нарушения условий эксплуатации, изложенных в данном руководстве.

Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии корректно заполненного

гарантийного талона:

Шамчырак иштебесе

- 220В токтун бар экенин текшериңиз

- бардык проводдордун оң жана ачык эместигин текшериңиз

- бардык туташтыргычтардын бузук эместигин текшериңиз

Эгер бул чаралар сизге жардам бербесе атайын адистерге кайрылыңыз.

Буюмдун аталышы Тиричиликте колдонулуучу шамчырак

Буюмдун модели

Модель: SPB-7

Артикулу: SPB-7-12-R, SPB-7-12-O, SPB-7-12-O-MWS, SPB-7-12-R-MWS

Буюмдун тиби Жарыкдиоддуу шамчырак

Соода белги ЭРА

Жасаган олко Кытай

Жасаган ишкананын аты

АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД

(ATL Business (ShenZhen) CO., LTD.)

Жасаган ишкананын дареги

КЭР, 518054, Шэньчжэнь, Наньшань району, Чуанъе кочосу, Нос Баоличэн имараты, 901-батир

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Жасаган ишкана менен байланышуу

учун маалымат

atl_company@163.com

Импорттточу уюм Импортточу уюм жонундогу маалымат ндивидуалдык кутудагы этикеткада корсотулгон.

Керектоочулор менен иштоо боюнча

кызматтын дареги

121467, Россия, Москва ш., а/я 43

Нормативдик документтерге туура

келиши

Буюм «Томонку чыналуудагы тузулуштордун коопсуздугу боюнча» ТР ТС 002011, “Техникалык

каражаттардын электромагниттик бир-бирине дал келуусу жонундогу» ТР ТС 020/2011

талаптарына жооп берет

Жасалуу мооноту буюмдунсыртынажазылган

8. ШАМЧЫРАК ТУУРАЛУУ МААЛЫМАТ

9. КЕПИЛДИК

9.1. Шамчыракка сатыктан кийин 2 жыл мөөнөттүк колдонуу кепилдик берилет. Кардарга колдонмо китепке ылайык орнотуу, колдонуу, ташуу жана

сактоо чараларын туура жүргүзгөндө кепилдик берилет.

9.2. эгер төмөнкүлөр болсо шамчыракка кепилдик берилбейт:

• кепилдик талону толук толтурулбаса (туура эмес толтурулса);

• механикалык бузук же корпусунун кардар тарабынан өз алдынча ачылганын байкасак;

• колдонмо китепке ылайык колдонуу шарттары туура эмес жүргүзүлсө

Электротехникалык бузугу бар буюмду сатылган жайда туура толтурулган кепилдик талонунун негизинде алмаштыра аласыз:

Наименование параметра SPB-7-12-R SPB-7-12-O

Напряжение питания (переменного тока), В 165-265

Номинальное напряжение питания (переменного тока), В 220

Частота сети, Гц 50/60

Потребляемая мощность, Вт 12

Световой поток, Лм 1140

Индекс цветопередачи, Ra >70

Цветовая температура, К 5000

Коэффициент пульсации (IRF), % <5%

Коэффициент мощности (PF), cos ϕ

>0.7

Степень защиты от воздействий окружающей среды IP65

Климатическое исполнение и категории размещения У2

Степень защиты оболочки от внешних механических

воздействий (индекс ударопрочности):

IK08

Срок службы, ч 50000

Габариты, ДхШхВ, мм 145x145x65 220x135x65

Параметрлеринин аталышы SPB-7-12-R SPB-7-12-O

Азыктануунун чыңалуусу (өзгөрмө ток), В 165-265

Азыктануунун номиналдуу чыңалуусу (өзгөрмө ток), 220

Ток тармагынын жыштыгы, Гц 50/60

Колдонулуучу кубаттуулук, Вт 12

Жарыктык агым, Лм 1140

Түс берүү индекси (Ra), кем эмес >70

Түс температурасы, К 5000

Согуучулук коэффициенти (IRF): <5%

Кубаттуулук коэффициенти (PF): >0.7

Айлана-чөйрөнүн таасир берүүсүнөн коргоо деңгээли IP65

Кызмат өтөө мөөнөтү, саат У2

Көлөмү, УЗУНУ*ТУУРАСЫ*БИЙИКТИГИ, мм IK08

Кызмат өтөө мөөнөтү, саат 50 000

Көлөмү, УЗУНУ*ТУУРАСЫ*БИЙИКТИГИ, мм 145x145x65 220x135x65

(1) Плафон светильника.

(2) Внешняя рамка.

(3) Соединительные винты.

(4) Корпус (основание) светильника.

(5) Датчик движения (опционально).

(6) Монтажное отверстие.

(7) Отверстие ввода сетевого электрического кабеля.

(8) Колодка.

Настройка радиуса действия сенсора.

От 1м (минимум) до 6м (максимум)

Настройка времени работы после срабатывания.

От 10 секунд (минимум) до 10 минут (максимум).

Настройка уровня освещенности

В позиции «солнце» светильник включается при освещенности менее 2000 Люкс

В позиции «луна» светильник включается при освещенности меньше 10 Люкс

Сатылган жайы Сатылган убактысы Дүкөндүн штампы жана сатуучунун колу

Производитель оставляет за собой право вносить изменения в конструкцию и спецификации выпускаемых изделий в любое время без

предварительного уведомления и без каких-либо обязательств внести такие же изменения в ранее или позднее произведенные изделия.

Өндіруші кез келген уақытта алдын ала ескертусіз және әлдебір міндеттемелерсіз шығарылатын бұйымдардың конструкциясына және

спецификациясына өзгерістер енгізу, сондай-ақ бұрын немесе кейін жасалған бұйымдарға осындай өзгерістер енгізу құқығын өзіне қалдырады.
