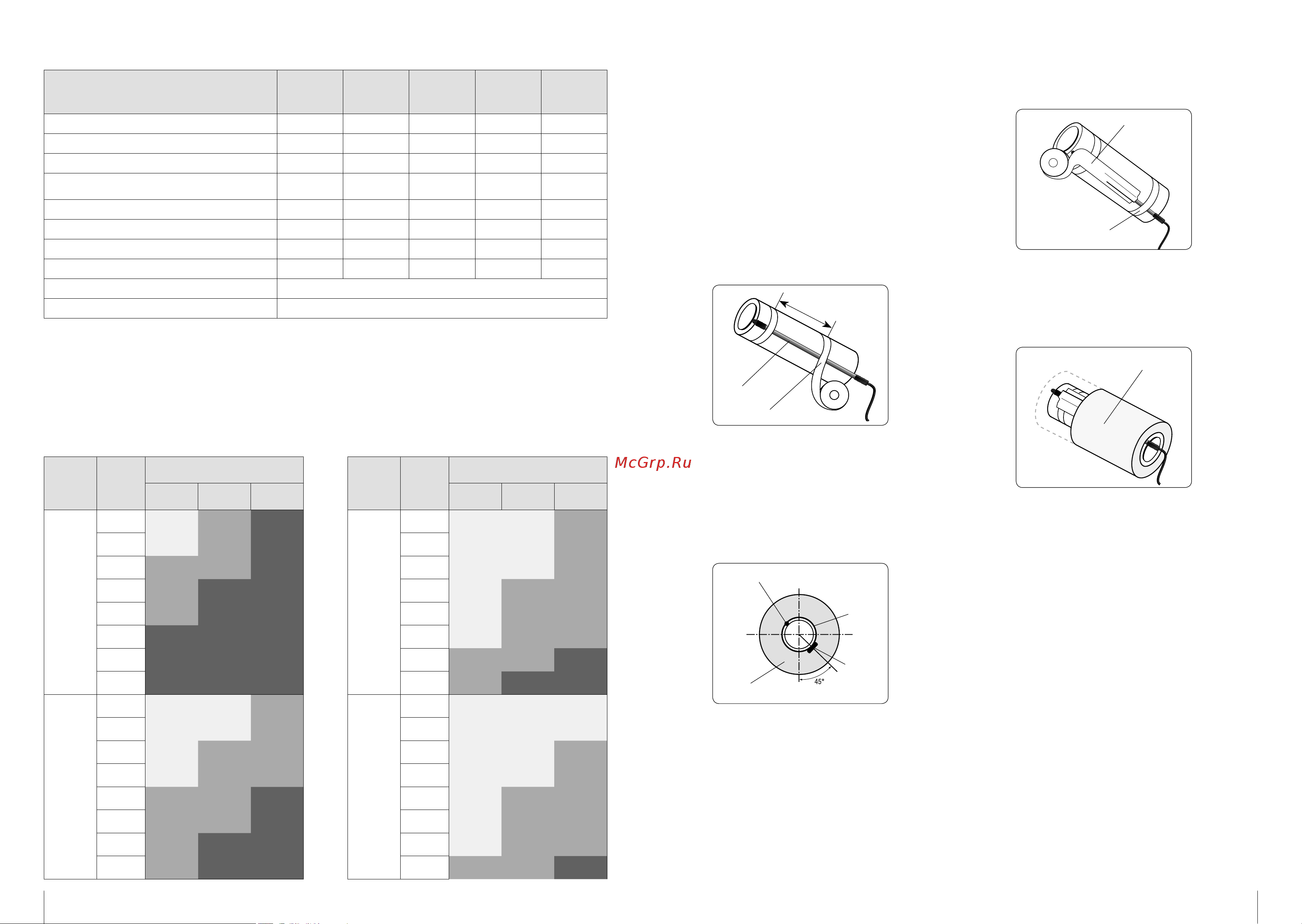

Рекомендации по выбору необходимой удельной мощности секции
xLayder Pipe при монтаже на трубу
Для выбора нагревательной секции xLayder Pipe необходимой мощности воспользуйтесь табли-
цей.
Рекомендации по монтажу
нагревательных секций
xLayderPipe EHL-16-x, xLayder
Pipe EHL-16CR/AR-x, xLayder Pipe
EHL-30-x, xLayder Pipe EHL-30CR/
AR-x на трубу
1. Очистите поверхность трубы от грязи
иржавчины.
2. Закрепите кабель на трубе прямолиней-
но илиспирально при помощи самоклея-
щейся алюминиевой ленты. Рекомендуе-
мый шаг крепления 30 см (рис. 1).
Рис. 1. Фиксация кабеля на трубе спомощью алюминиевой
ленты
2a. Допускается крепление кабеля
на трубу спомощью пластиковых
хомутов. На горизонтальных трубах
нагревательный кабель рекомендует-
ся крепить к нижней части трубы, под
углом 45° (рис. 2).
Рис. 2. Положение кабеля натрубе при монтаже
2b. Для равномерного распределения
тепла потрубе и повышения КПД
нагревательной секции проклейте ее
самоклеящейся алюминиевой лентой
по всей длине (рис.3).
3. Если вы используете терморегулятор,
установите датчик температуры нагрева
и зафиксируйте его с помощью самокле-
ящейся ленты.
алюминиевая лента
кабель
30 см
теплоизоляция
датчик температуры верх
низ
кабель
труба
Толщина
изоляции
трубы
Внешний
диаметр
трубы
Температура окружающей среды
-20°C -30°C -40°C
15 мм
1/2''
16 Вт/м
3/4''
1''
30 Вт/м
11/2''
2''
Необходимо увеличить
толщину изоляции
21/2''
3''
4''
25 мм
1/2''
3/4''
16 Вт/м
1''
11/2''
30 Вт/м
2''
21/2''
3''
Необходимо увеличить
толщину изоляции
4''
Толщина
изоляции
трубы
Внешний
диаметр
трубы
Температура окружающей среды
-20°C -30°C -40°C
40 мм
1/2''
3/4''
1''
16 Вт/м
11/2''
2''
30 Вт/м
21/2''
3''
4''
Необходимо увеличить
толщину изоляции
50 мм
1/2''
3/4''
1''
16 Вт/м
11/2''
2''
21/2''
30 Вт/м
3''
4''
На горизонтальной трубе датчик устанав-
ливается в верхней части трубы, несо-
прикасаясь снагревательным кабелем
(рис. 2).
Рис. 3. Проклейка кабеля алюминиевой лентой для лучше-
го распределения тепла
4. Смонтируйте теплоизоляцию на трубу,
приэтом силовой кабель должен остать-
ся снаружи (рис.4).
Рис. 4. Теплоизоляция трубы. Для поддержания заданной
технологической температуры необходимо, чтобы тепло-
изоляция была правильно смонтирована иоставалась
сухой.
5. Если вы монтируете несколько нагрева-
тельных секций и планируете подключить
их кодному терморегулятору или одному
источнику питания, используйте влаго-
защищенные монтажные (распаечные)
коробки и устройство для ввода кабеля
с сальниками (обычно идут вкомплекте с
монтажной коробкой).
6. При необходимости установите электро-
защиту и защиту от остаточных токов
(утечки тока на землю). Для обеспечения
максимальной безопасности изащиты от
возгорания необходимо использовать
УЗО (устройство защитного отключения
при утечках тока на землю), установлен-
ное на пороговое значение 30 мА. При
частых ложных срабатываниях можно
применять УЗО на 300 мА.
7. Включите и протестируйте систему.
алюминиевая лента
кабель
теплоизоляция
Технические характеристики секции xLayder Pipe
Наименование показателя
xLayder Pipe
EHL-16-x
xLayder Pipe
EHL-16AR/
CR-x
xLayder Pipe
EHL-30-x
xLayder Pipe
EHL-30AR/
CR-x
xLayder Pipe
FM-50CR-x
Удельная мощность, Вт/ м 16 при 10 °С 16 при 10 °С 30 при 10 °С 30 при 0 °С 50 при 0 °С
Максимальная допустимая температура, °C 85 85 85 85 100
Длина секции, м 2—20 2—20 2—20 2—20 2—20
Длина силового провода для подключения
кпитанию, м
3 3 3 3 3
Минимальный радиус изгиба (при 20°С/ -60°С), мм 15/35 15/35 15/35 15/35 25/50
Минимальная температура монтажа, °C -30 -30 -30 -30 -30
Наличие экрана Нет Да Нет Да Да
Питание, В/ Гц 220/ 50 220/ 50 220/ 50 220/ 50 220/ 50
Степень пыле-, влагозащищенности IP67
Срок службы, лет не менее 20
Производитель оставляет за собой право изменять дизайн, комплектацию и характеристики товара без ухудшения его потребительских
свойств и без предварительного уведомления пользователей.
