6.8. Разъемы датчиков контроллера «Эксперт»

6.9. Звуковая сигнализация

Если необходимо увеличить громкость звуковой сигнали-

зации, пинцетом снимите защитную наклейку со звукового

излучателя (находится в верхней левой части платы).

6.10. Джамперы ■ ■ ■ ■

Представляют собой двухконтактные разъемы,

каждый из которых имеет свою функцию.

Разъем №0 «Классика» не имеет автоматического контроля обрыва цепи и работоспособ-

ности датчиков. Предназначен для датчиков серии «Классика». Допускается возможность

разветвленной схемы подключения датчиков «Классика» (без контроля обрыва).

Разъемы № 1-5 имеют автоматический контроль обрыва цепи.

Предназначены для подключения отдельных датчиков серии «Эксперт»

или цепей датчиков «Классика» с конечным датчиком «Эксперт».

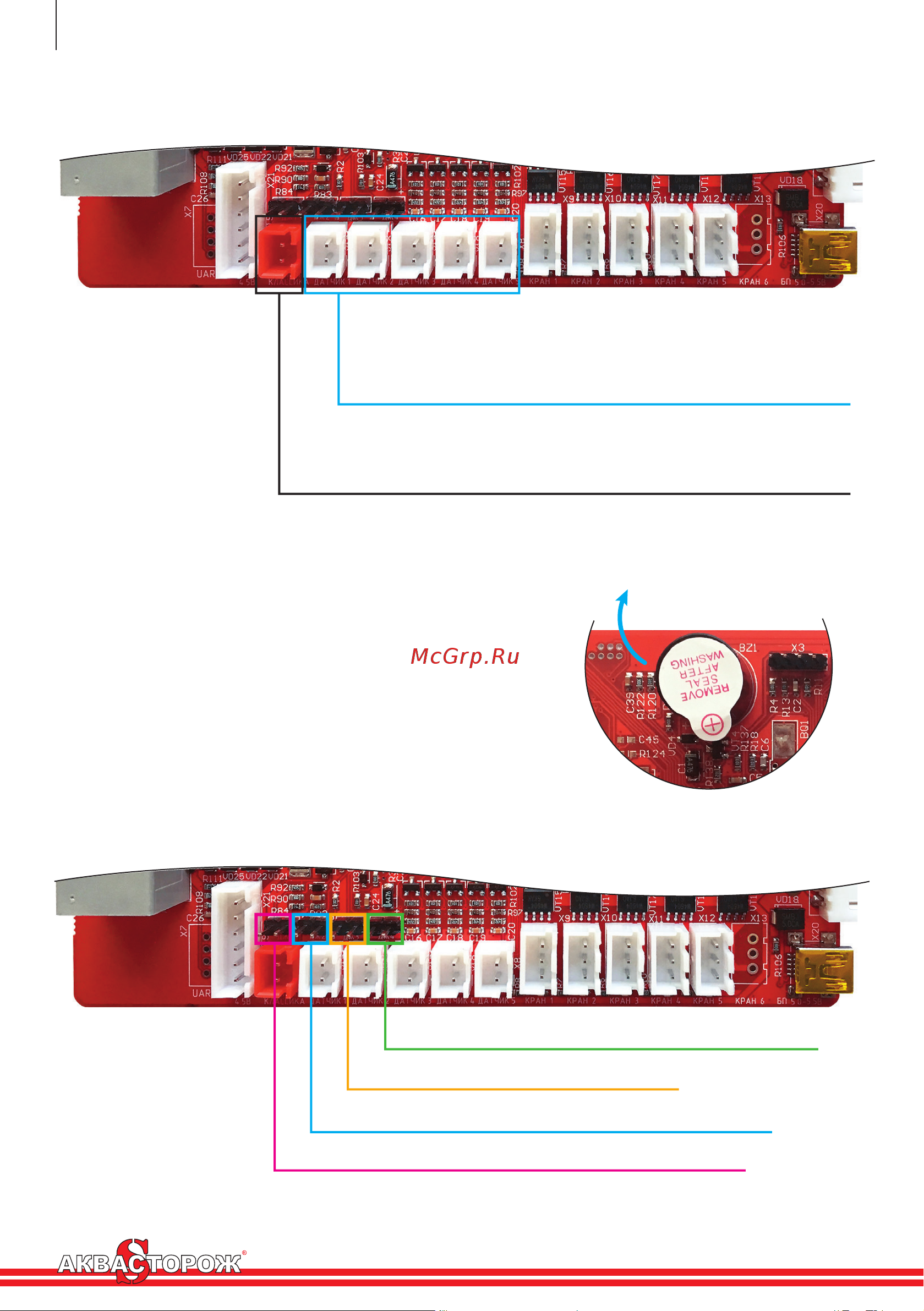

Разъемы

для подключения

датчиков на плате

контроллера «Эксперт»

Джампер №1 – управление чувствительностью датчиков «Классика»

Джампер №2 – управление чувствительностью датчиков «Эксперт»

Джампер №3 – для служебного использования

Джампер №4 – управление силовым энергонезависимым реле
