классика

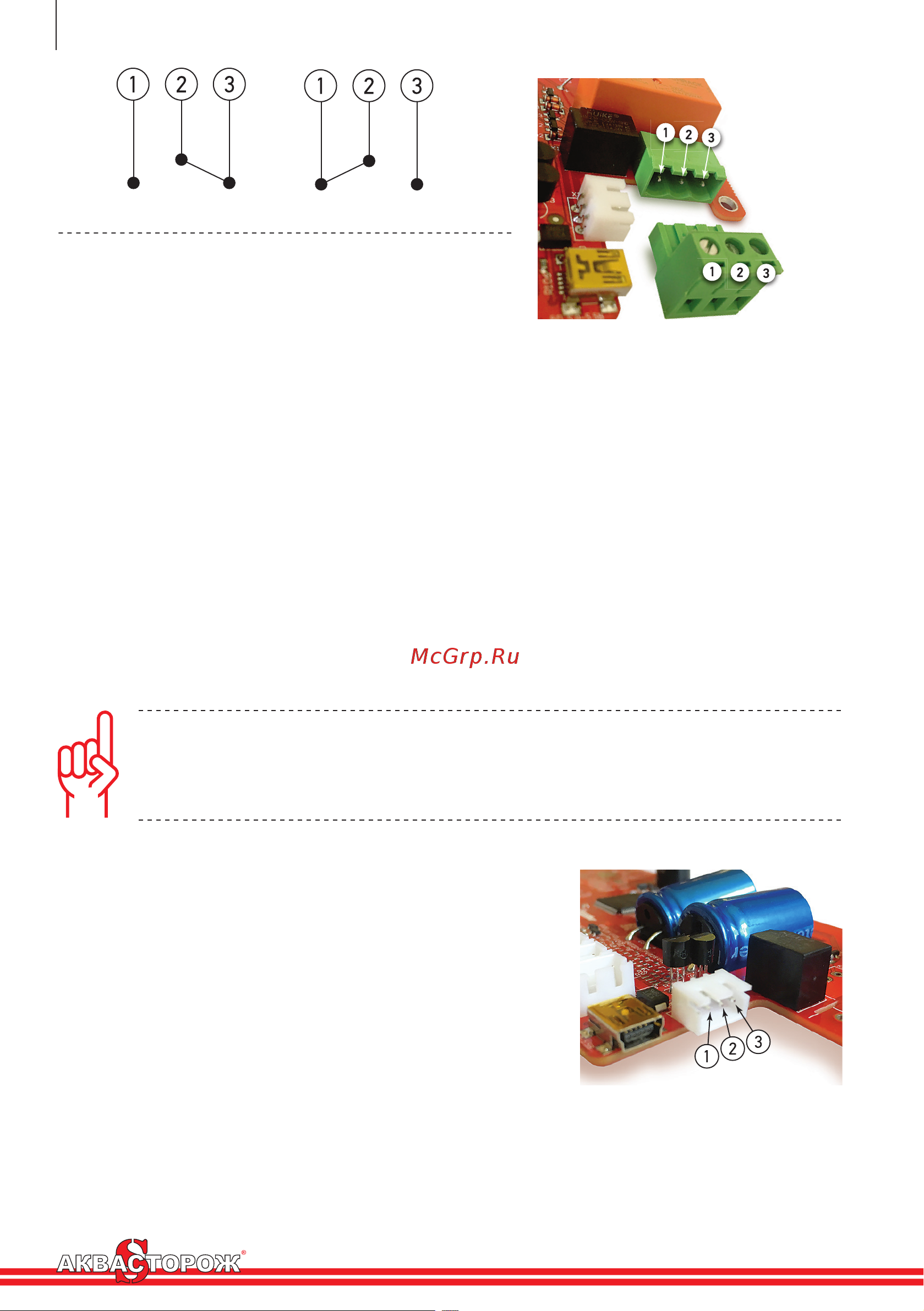

энергонезависимое реле** с перекидным сухим контактом имеет 2 режима работы в зависимо-

сти от наличия перемычки на джампере №2.

Режим 1 (перемычка установлена)

Режим 1 активирован по умолчанию и в основном предназначен для управления исполни-

тельными устройствами сторонних производителей, приводимых в действие отдельной цепью

внешнего питания до 220 В. В этом режиме энергонезависимое реле изменяет свое состояние

после обнаружения залива, а также при каждом нажатии кнопок «Закрыть» или «Открыть».

Режим 2 (перемычка удалена)

Режим 2 активируется при удалении перемычки с джампера № 2 и в основном предназначен

для включения/выключения активных устройств (насос, сигнализация, приводимых в действие

отдельной цепью внешнего питания до 220 В и др.). В этом режиме энергонезависимое реле не

реагирует на кнопки «Закрыть» или «Открыть» и меняет свое состояние только после обнару-

жения залитого датчика. Восстановление исходного состояния реле происходит при нажатии

кнопок «Закрыть» или «Открыть».

6.10. Подключение внешних устройств к контрол-

леру («Сухой контакт», короткий импульс)

Каждый контроллер «Аквасторож Классика» имеет встро-

енное низковольтное реле (максимальное переключаемое

напряжение 24 В, максимальная сила тока 1 А). К выходам

низковольтного реле допускается подключение систем сиг-

нализации, GSM-пейджеров и прочих слаботочных систем.

Для подключения мощных устройств с максимальным на-

пряжением питания более 24В, необходимо использовать

силовое реле (см. выше, версия PRO).

Слаботочное реле изменяет свое состояние при заливе дат-

чиков. Состояние контактов реле изменяется на 2 секунды,

после чего реле возвращается в исходное состояние:

1. Нормальное (исходное) состояние – контакты 1 и 2 разомкнуты, 2 и 3 замкнуты.

2. Первые 2 секунды после обнаружения контроллером залитого датчика –

контакты 1 и 2 замкнуты, 2 и 3 разомкнуты.

Низковольтное реле

ВАЖНО! Вне зависимости от наличия перемычки на джампере № 2 ■ состояние си-

ловых реле не изменяется при выключении Системы, а также при полном разряде

батарей или ИБП. Максимальное переключаемое напряжение 220 В, максимальная

сила тока 16 А, максимальная мощность подключаемых устройств 2 кВт.

*любой базовый контроллер серии «Аквасторож Классика» может быть усовершенство-

ван до версии «PRO» путем установки силового реле и клеммника. Для апгрейда базового

контроллера «Аквасторож Классика» до версии «Аквасторож Классика» PRO в техподдержку.

** "энергонезависимое реле" - бистабильное реле, не изменяющее состояния коммути-

руемых контактов после отключения управляющего напряжения.

Энергонезависимое реле

Нормальное состояние

Режим 1

Состояние после залива
