классика

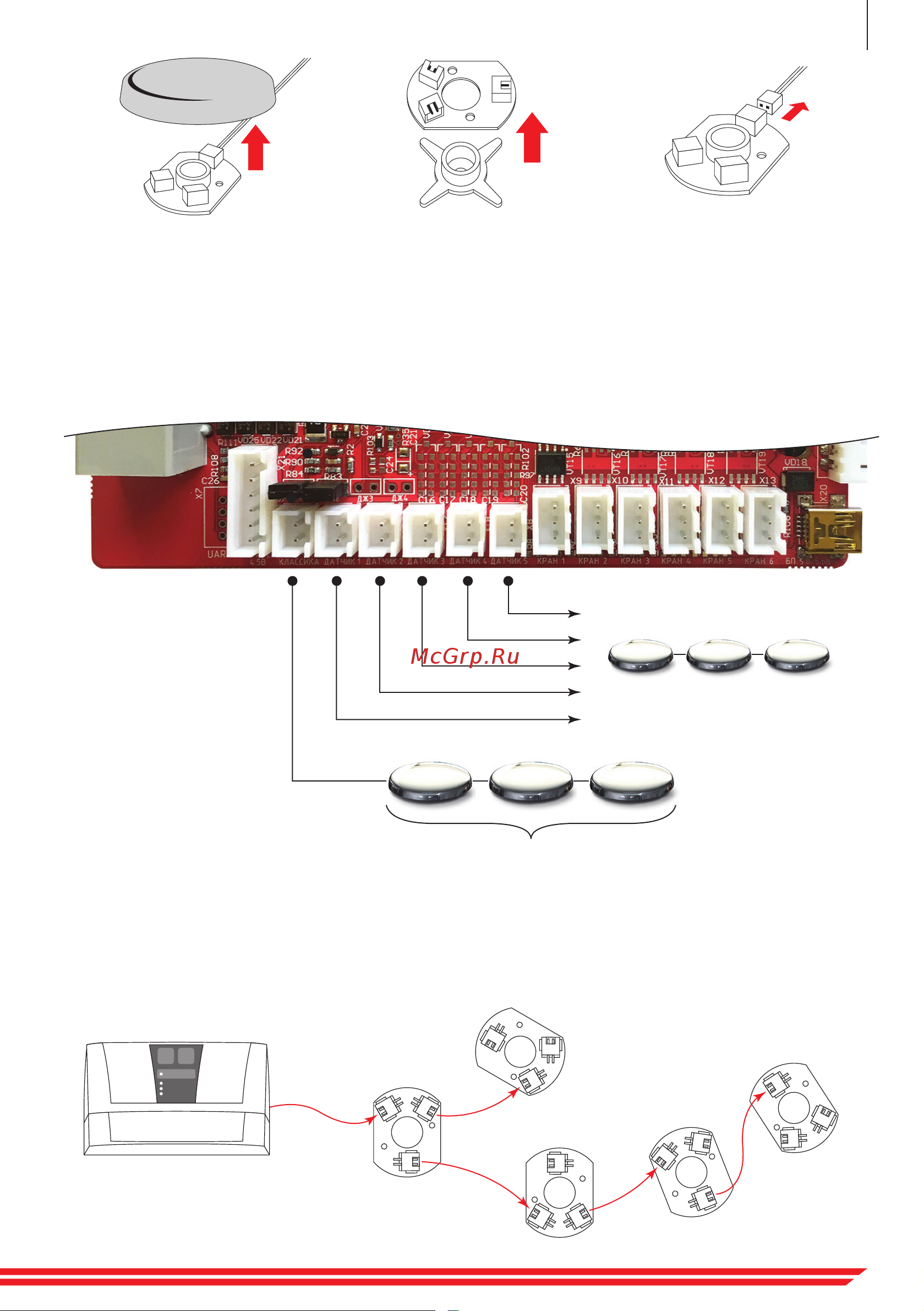

9.1. Подключение датчиков к контроллеру «Аквасторож Классика»

На плате контроллера «Аквасторож Классика» имеется шесть разъемов для подключения це-

пей датчиков. К любому из разъемов может быть подключена цепь, состоящая из датчиков

«Классика». Обратите внимание, что длина провода цепи не должна превышать 500 метров.

9.2. Монтаж датчиков «Аквасторож Классика»

Каждый датчик «Аквасторож Классика» имеет три разъема. Электрически все разъемы парал-

лельны, поэтому нет разницы, к какому разъему будет подключен провод от контроллера и к

каким разъемам будут подключены следующие датчики.

Снимите декоративный

колпачок, потянув его вверх

Отсоедините провод

от контактной пластины,

потянув за разъем на проводе

Снимите контактную

пластину с основания,

подняв ее вверх

Длина цепи не более 500 метров!

Контроллер

«Классика»

Датчики

«Классика»
