Длина вертикального одного заземлителя составляет 6 м. Заглу-

бление вертикального заземлителя осуществляется на 0,5 м. Диа-

метр cтержня составляет 0,016 м. Количество вертикальных зазем-

лителей n = 1. Коэффициент использования вертикальных зазем-

лителей принимается равным 1.

Ширина полосы составляет 40 мм. Полоса заглубляется в землю на

0,7 м. Длина полосы составляет 5 м (для соединения вертикального

электрода с объектом). Коэффициент использования горизонталь-

ного заземлителя равен 0,77.

Расчетное удельное сопротивление грунта (водонасыщенная

глина) принимается равным 30 Ом·м. Расчетное сопротивление

заземлителя для водонасыщенной глины составляет 10 Ом.

Сопротивление системы заземления:

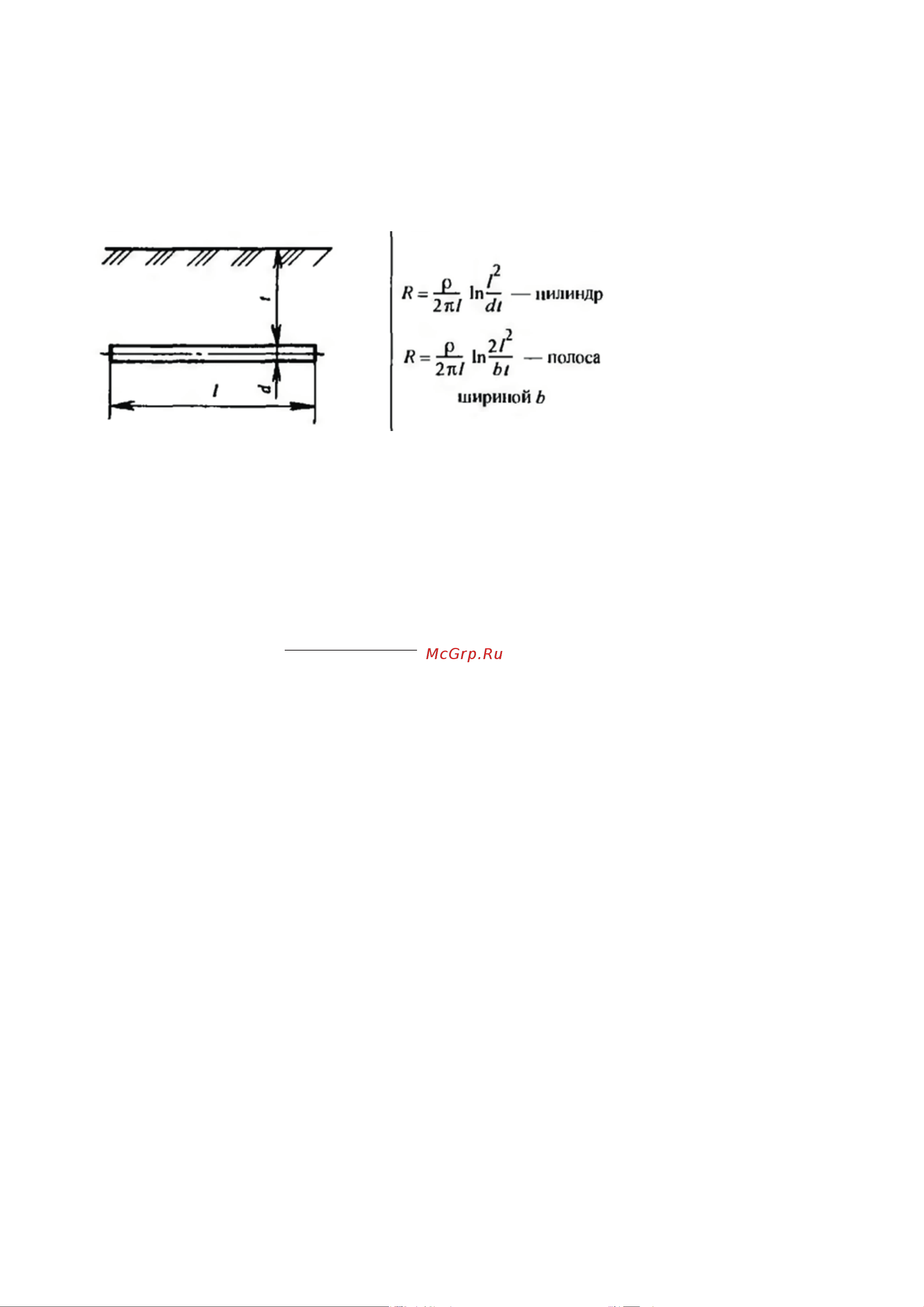

Сопротивление горизонтального заземлителя:

где b - ширина полосы, м,

t - глубина залегания полосы,

м,

l - длина полосы, м.

где R

в – сопротивление группы вертикальных заземлителей,

Ом;

Rг – сопротивление горизонтальных заземлителей, Ом;

kисп г – коэффициент использования горизонтального зазем-

лителя;

kисп в – коэффициент использования группы вертикальных

заземлителя;

nв – количество вертикальных заземлителей.

R0 =

в Rг

Rвkисп г+Rгnвkисп в
