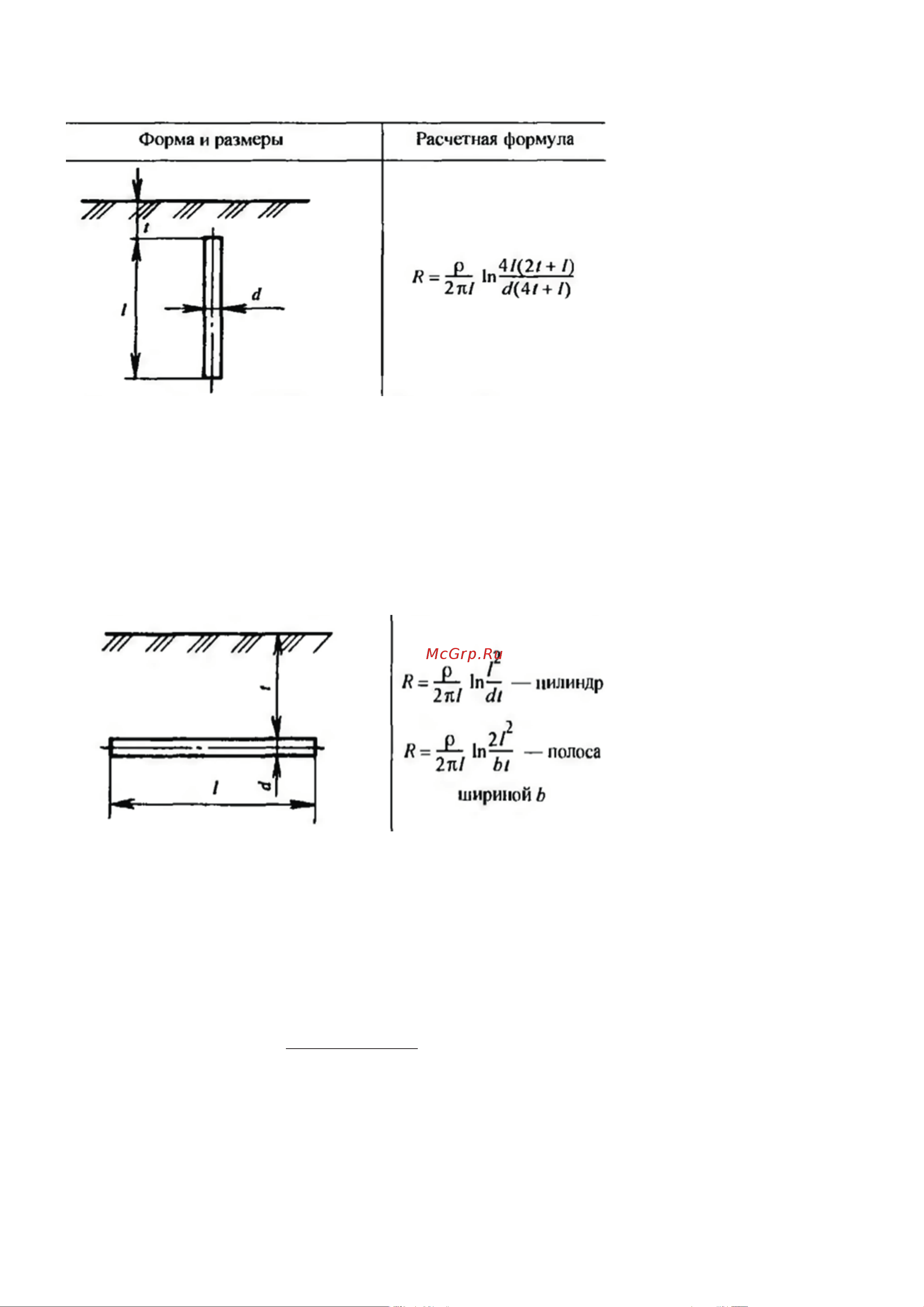

Сопротивление вертикального заземлителя (стержня):

где ρ- удельное сопротивле-

ние грунта, Ом·м;

l - длина вертикального

заземлителя, м;

t - заглубление вертикально-

го заземлителя, м;

d - диаметр вертикального

заземлителя, м.

Длина вертикального одного заземлителя составляет 6 м. Заглу-

бление вертикального заземлителя осуществляется на 0,5 м. Диа-

метр Стержня омедненного 0,014 м. Количество вертикальных

заземлителей n = 1. Коэффициент использования вертикальных

заземлителей принимается равным 1.

Ширина полосы составляет 40 мм. Полоса заглубляется в землю на

0,7 м. Длина полосы составляет 5 м (для соединения вертикального

электрода с объектом). Коэффициент использования горизонталь-

ного заземлителя равен 0,77.

Сопротивление системы заземления:

Сопротивление горизонтального заземлителя:

где b - ширина полосы, м,

t - глубина залегания полосы,

м,

l - длина полосы, м.

где R

в – сопротивление группы вертикальных заземлителей,

Ом;

Rг – сопротивление горизонтальных заземлителей, Ом;

kисп г – коэффициент использования горизонтального зазем-

лителя;

kисп в – коэффициент использования группы вертикальных

заземлителя;

nв – количество вертикальных заземлителей.

0 =

в Rг

Rвkисп г+Rгnвkисп в
