Паспорт разработан в соответствии с требованиями ГОСТ 2.601 2

1. Назначение

Соединительные детали компрессионного типа т.м. VALFEX

(далее-фитинги) из полипропилена

применяются для соединения полиэтиленовых труб кольцевого сечения по ГОСТ 18599 и/или

ГОСТ 32415-2013 номинальным диаметром от 20 до 110 мм, предназначенные для

транспортирования воды с температурой до 40° С и максимальным рабочим давлением 1,6МПа в

системах хозяйственно-питьевого водоснабжения, а также для транспортирования других жидких

сред, к которым материал фитингов и их уплотнительных элементов химически стоек.

2. Конструкция компрессионных фитингов

2.1 Фитинг состоит из корпуса, резьбовой крышки, упорной втулки, разрезной цанги,

компрессионного элемента и уплотнительного элемента. Конструкция компрессионной части

показана на рисунке 1.

2.2 Составные части фитинга (кроме уплотнительного кольца) производятся методом литья под

давлением.

2.3 Составные части фитингов (корпуса, резьбовые крышки, упорные втулки) изготавливаются

из полипропилена, имеющего показатель текучести расплава, определенный по ГОСТ 11645 при

(230°С/2,16 кг), не более 1,7 г/10 мин.

2.4 Толщина стенки в любом месте фитинга рассчитана на максимальное рабочее давление 1,6

МПа (PN16).

2.5 Цвет корпусов фитингов черный; резьбовых крышек — синий. Цвет других частей фитингов

не регламентируется.

2.6 Соединение резьбовой крышки поз.5 и корпуса поз.1 осуществляется при помощи

трапециевидной резьбы, которая позволяет выдерживать большие осевые нагрузки.

2.7 Конструкция уплотнительного кольца исключает самопроизвольное выпадение из корпуса

фитинга при сборке и разборке и обеспечивает герметичность соединения трубы с фитингом.

2.8 Компрессионный элемент поз.4 имеет специальный профиль внутренней поверхности,

который предотвращает выпадение полиэтиленовой трубы поз.6 из корпуса фитинга поз.1

внутренним давлением воды.

2.9 Фитинги с наружной резьбой имеют трубную коническую резьбу, а с внутренней резьбой-

трубную цилиндрическую. При свертывании такого резьбового соединения обеспечивается

герметичность без уплотнительных материалов.

2.10 Стойкость к большинству химических веществ

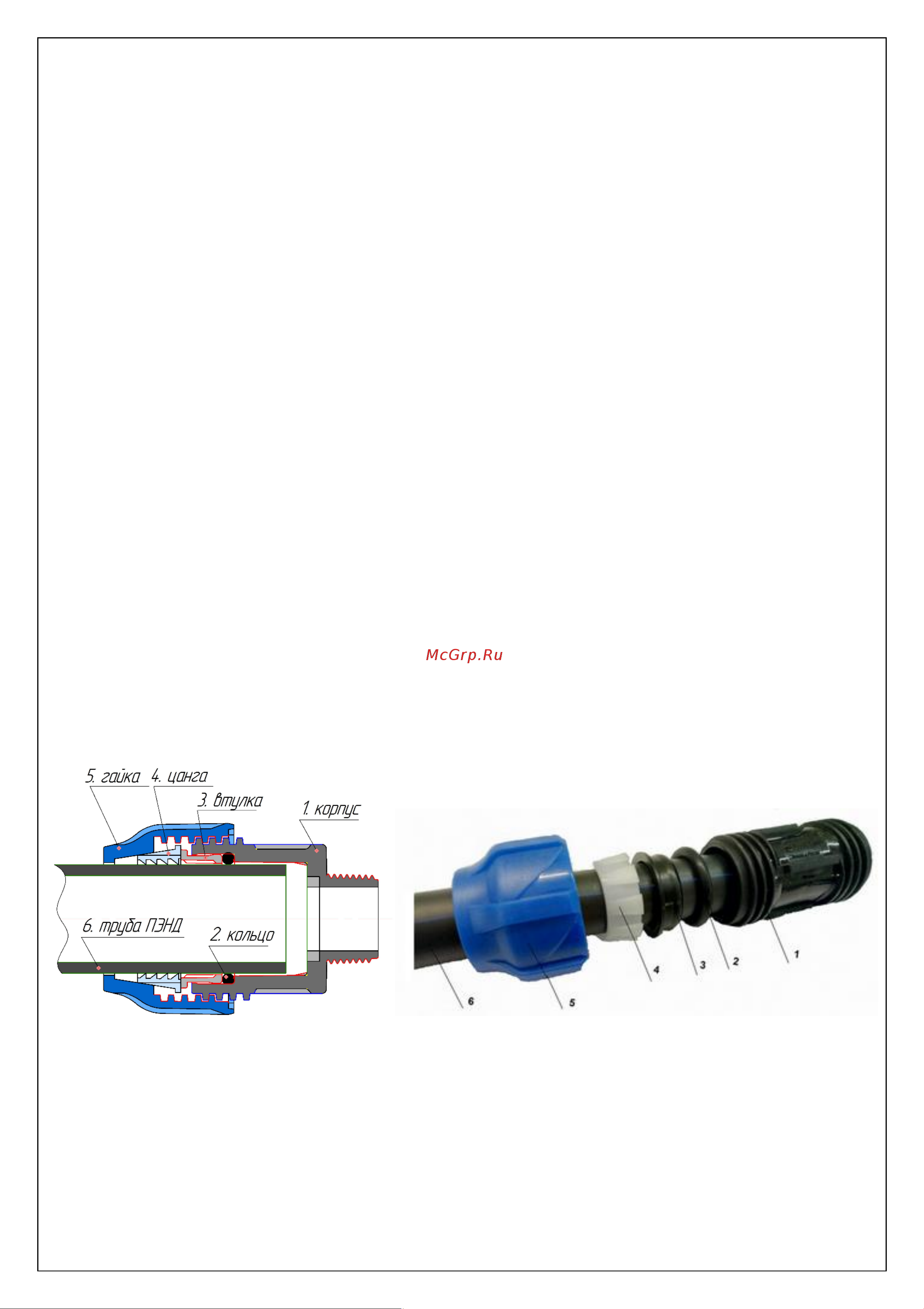

Рисунок 1. Конструкция компрессионной части фитинга
