Паспорт разработан в соответствии с требованиями ГОСТ 2.601 20

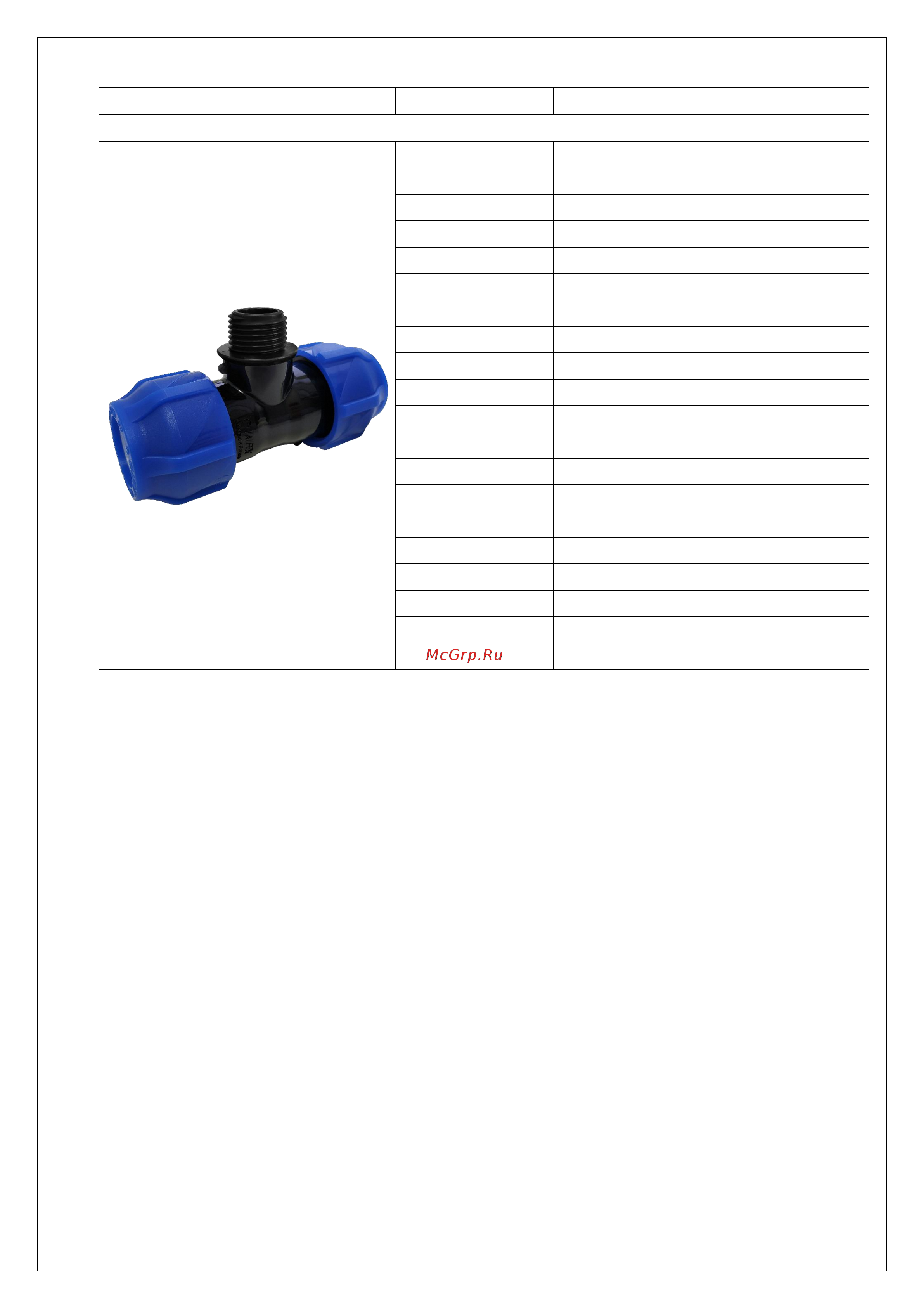

Таблица 19. Соединительные детали компрессионного типа. Продолжение.
Артикул
Типоразмер
Вес,кг
Тройник компрессионный с наружной резьбой
1210022001220
20-1/2"-20
0,05
1210022003420
20-3/4"-20
0,05
1210022501225
25-1/2"-25
0,08
1210022503425
25-3/4"-25
0,08
1210022510025
25-1"-25
0,09
1210022511425
25-1 1/4„-25
0,1
1210023201232
32-1/2"-32
1210023203432
32-3/4"-32
0,13
1210023210032
32-1"-32
1210023211432
32-11/4"-32
1210024010040
40-1"-40
1210024011440
40-11/4"-40
1210024011240
40-11/2"-40
1210025010050
50-1"-50
1210025011450
50-11/4"-50
1210025011250
50-11/2"-50
1210025020050
50-2"-50
1210026311463
63-11/4"-63
1210026311263
63-11/2"-63
1210026320063
63-2"-63
6. Указания по проектированию и монтажу.
6.1 Проектирование, монтаж и эксплуатацию систем трубопроводов с использованием
напорных труб и фитингов из полипропилена компрессионного типа следует выполнять в
соответствии с требованиями СП 40-102-2000; СН 550-82; отраслевыми и ведомственными
нормами, а также рекомендациями производителя, утвержденными в установленном порядке.
6.2 Фитинги, хранившиеся или транспортировавшиеся при температуре ниже 0
0
С, должны
быть перед монтажом выдержаны в течение 2ч при температуре не ниже +5
0
С;
6.3 Все используемые материалы не должны иметь загрязнений и повреждений;
6.4 При монтаже необходимо снять фаску с внешнего диаметра торца трубы и смазать
силиконовой смазкой конец монтируемой трубы.
6.5 Фитинги с наружной резьбой имеют трубную коническую резьбу (R). Фитинги с
внутренней резьбой имеют трубную дюймовую резьбу (Rp). При свертывании фитингов
обеспечивается герметичность резьбового соединения.
6.6 При монтаже с другими фитингами, имеющими трубную цилиндрическую резьбу,
уплотнение резьбы производится с использованием фторопластовой ленты (ФУМ) и другими
полимерными уплотнителями или специальными анаэробными клеями, герметиками для
резьбовых соединений.
6.7 ФУМ лента должна накручиваться по всей площади резьбы и по направлению скручивания
фитингов.
6.8 Свертывание фитингов должно производиться руками либо ременным ключом.
6.9 При соблюдении данных требований полученное соединение будет герметичным во всем
диапазоне рабочих давлений.
