Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция №3 Дата: 17.05.2021.
6
Внимание! При монтаже и эксплуатации компрессионных фитингов, применение рычажных
газовых ключей категорически запрещено!

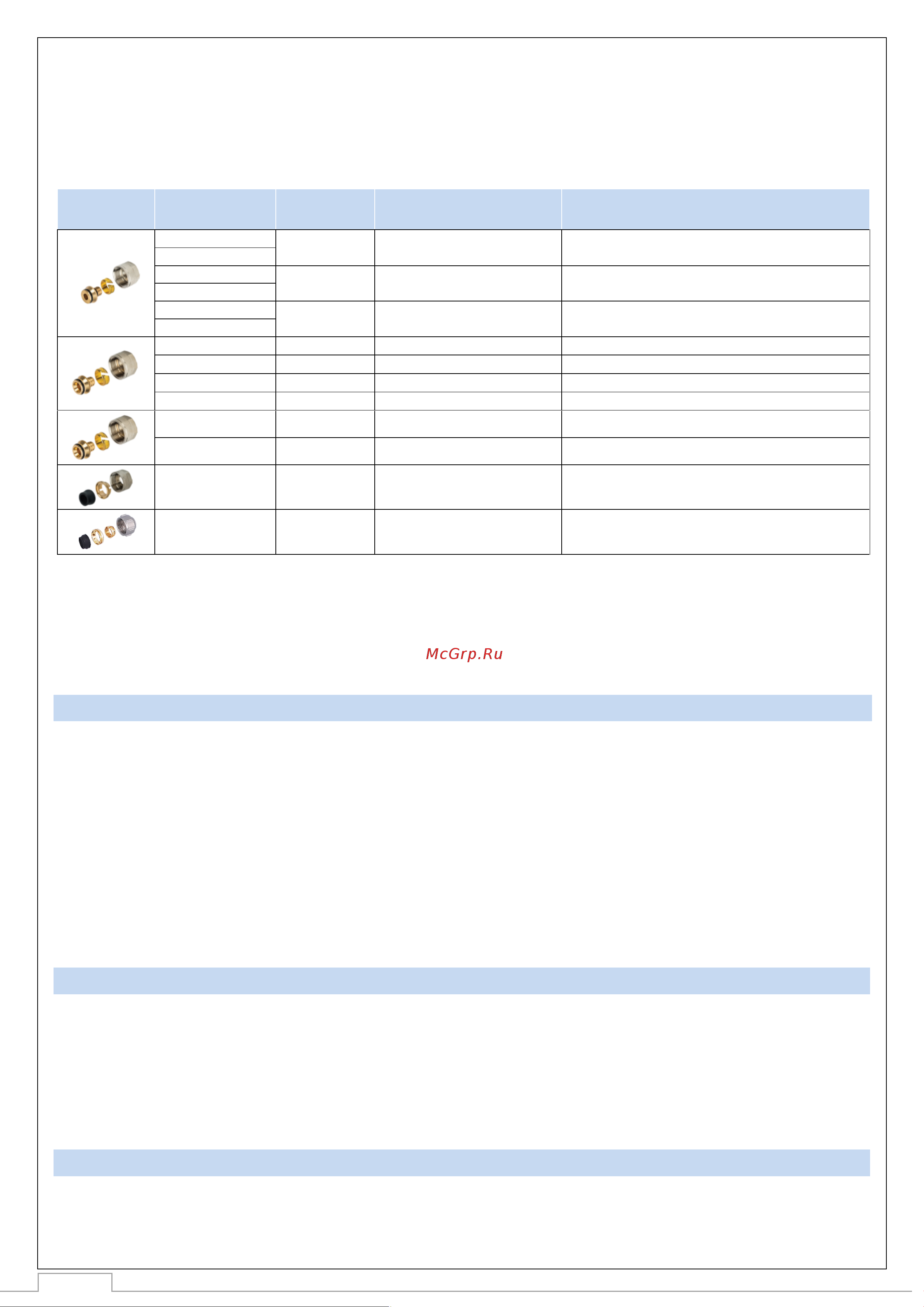

В таблице ниже указана максимальная сила крутящего момента, допустимая при монтаже
компрессионных фитингов.
ЭСКИЗ
АРТИКУЛ
ТИП ТРУБЫ
РАЗМЕР РЕЗЬБЫ, ДЮЙМЫ
МАКСИМАЛЬНАЯ СИЛА КРУТЯЩЕГО МОМЕНТА, Нм
SFC-0021-001620
Pe-X/Al/Pe-X
3/4"
35
SFC-0026-162634
SFC-0021-002020
Pe-X/Al/Pe-X
3/4"
45
SFC-0026-202934
SFC-0022-001620
Pe-X/Al/Pe-X
1/2"
30-35
SFC-0026-162612
SFC-0020-001620
Pe-X
3/4"
50-60
SFC-0020-001622
Pe-X
3/4"
50-60
SFC-0020-002020
Pe-X
3/4"
60
SFC-0020-002028
Pe-X
3/4"
60
SFC-0024-001620
Pe-X
1/2"
30-35
SFC-0024-001622
Pe-X
1/2"
30-40
SFC-0023-001520
Медь
3/4"
30-40
SFC-0027-001520
Медь
3/4"
30
Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды
в трубопроводе, в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки
следует осторожно подтянуть накидную гайку фитинга на 1/4 оборота.
Внимание! Перед началом отопительного сезона следует производить осмотр компрессионных
фитингов, в случае ослабления резьбового соединения, необходимо подтянуть накидную гайку.
6. УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
Компрессионные фитинги STOUT должны храниться в упаковке предприятия-изготовителя
согласно условиям хранения по ГОСТ 15150-69.
Компрессионные фитинги и STOUT транспортируют любым видом транспорта в соответствии с
правилами перевозки грузов и техническими условиями погрузки и крепления грузов,
действующими на данном виде транспорта.
Компрессионные фитинги STOUT при транспортировании следует оберегать от ударов и
механических нагрузок, а их поверхность от нанесения царапин.
Компрессионные фитинги STOUT хранят в условиях, исключающих вероятность их механических
повреждений, в отапливаемых или не отапливаемых складских помещениях (не ближе одного метра
от отопительных приборов), или под навесами.
7. УТИЛИЗАЦИЯ
Утилизация изделия производится в соответствии с установленным на предприятии порядком
(переплавка, захоронение, перепродажа), составленным в соответствии с Законами РФ №96-Ф3 “Об
охране атмосферного воздуха”, №89-Ф3 “Об отходах производства и потребления”, №52-Ф3 “О
санитарно-эпидемиологическом благополучии населения”, а также другими российскими и
региональными нормами, актами, правилами, распоряжениями и пр., принятыми во исполнение
указанных законов.
8. ПРИЕМКА И ИСПЫТАНИЯ
Продукция, указанная в данном паспорте, изготовлена, испытана и принята в соответствии с
действующей технической документацией фирмы-изготовителя.
