VALFEX ПНД компрессионный цанга - наружная резьба, разборный 25x3/4
Паспорт разработан в соответствии с требованиями ГОСТ 2.601 5
Таблица 4. Кран шаровой цанга-цанга
Кран шаровой цанга-цанга
Размер
d
n
,мм
Артикул
d1, мм
d2, мм
d3, мм
d4, мм
L1, мм
L2, мм
L3, мм
L4,мм
L, мм
H, мм
20х20
121001232020
21,4
41
55
16
50
75
80
40
150
50
25х25
121001232525
26,1
48,7
60
20
55
85
94
47
172
55
32х32
121001233232
33
59
65
26
64
99
105
53
197
60

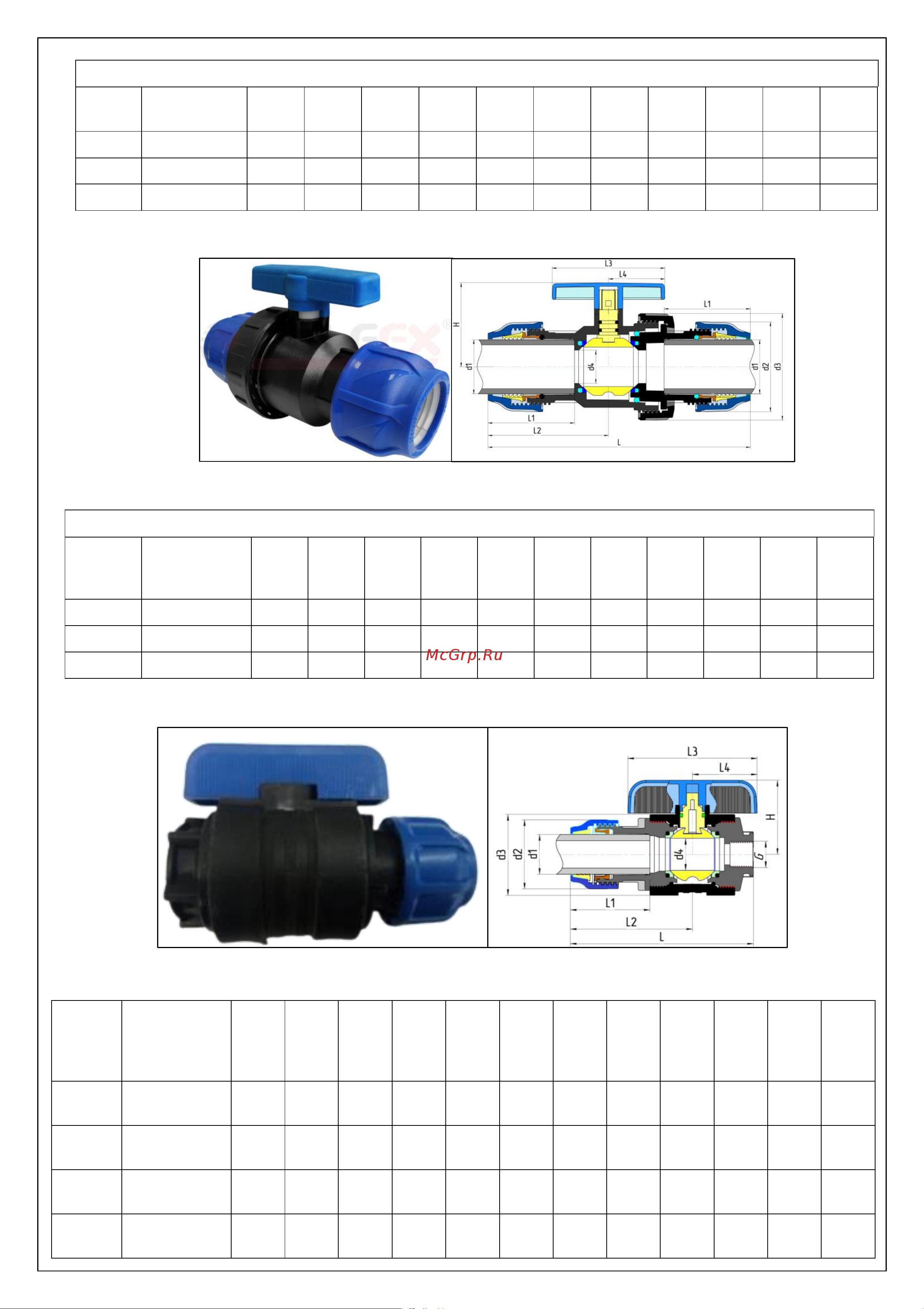

Рисунок 5. Кран шаровой цанга-цанга
Таблица 5. Кран шаровой цанга-цанга
Кран шаровой цанга-цанга
Размер
dn1хdn2,
мм
Артикул
d1, мм
d2, мм
d3, мм
d4, мм
L1, мм
L2, мм
L3, мм
L4, мм
L, мм
H, мм
Вес, кг
40х40
121001234040
41,5
70,5
89
33
67
103
105
53
205
80
50х50
121001235050
51,5
88
105
36
75
123
132
66
245
90
63х63
121001236363
64,5
104,5
123
46
98
148
132
66
295
100
Рисунок 5. Кран шаровой цанга-внутренняя резьба
Таблица 6. Кран шаровой цанга-внутренняя резьба
Размер
dnхRp,
мм х
дюйм
Артикул
d1,
мм
d2,
мм
d3,
мм
d4,
мм
L1,
мм
L2,
мм
L3,
мм
L4,
мм
L, мм
H, мм
G,
дюйм
Вес,
кг
20-1/2"
ВР
1210012520012
21,5
41
55
16
50
75
80
40
125
53
1/2"
20-3/4"
ВР
1210012520034
21,5
41
55
16
50
75
80
40
125
53
3/4"
25-1/2"
ВР
1210012525012
26,3
49
60
20
55
85
94
47
133
56
1/2"
25-3/4"
ВР
1210012525034
26,3
49
60
20
55
85
94
47
133
56
3/4"
