Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

4. Общий вид и устройство

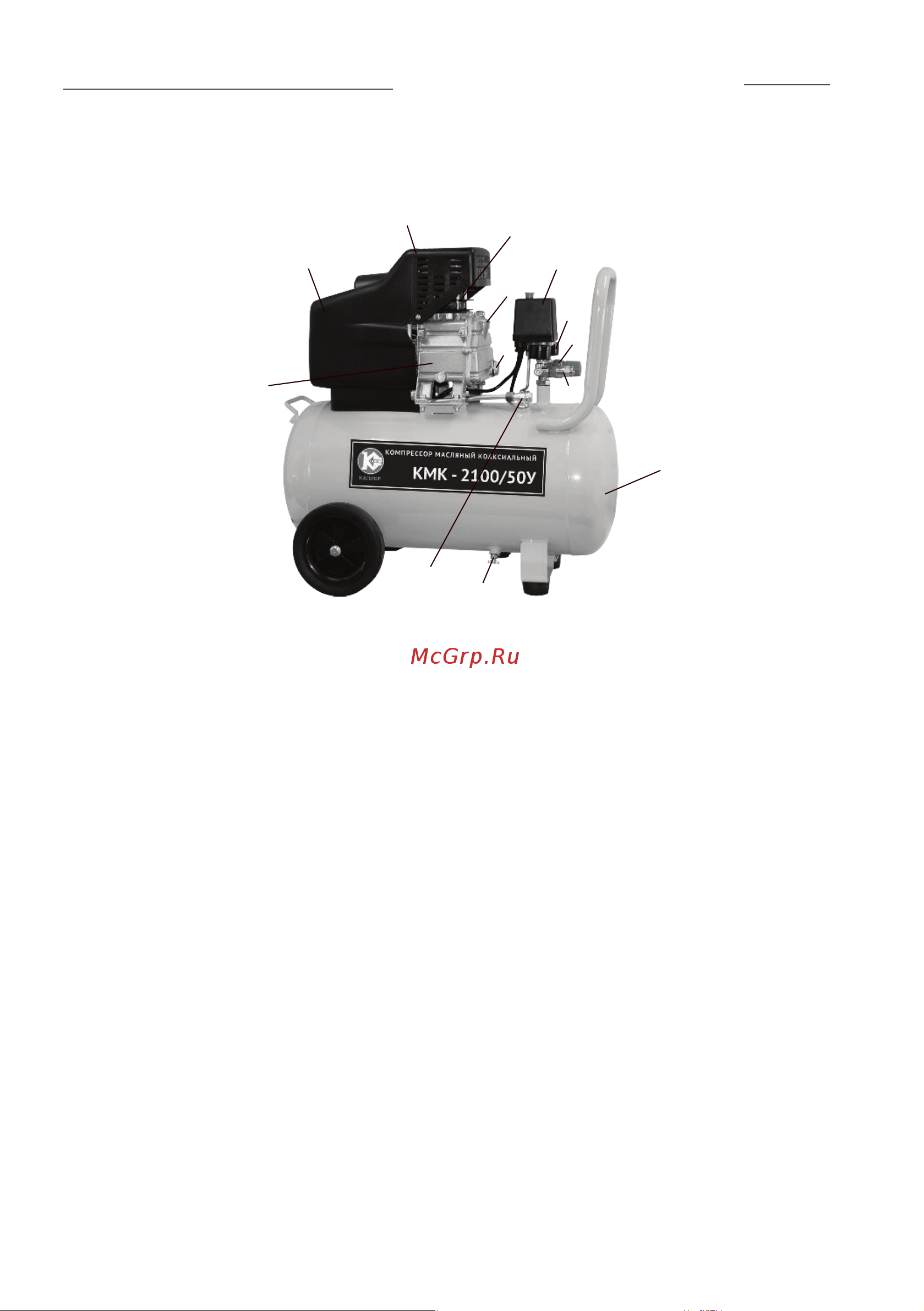

4.1 Общий вид компрессора схематично представлен на рис.1

4.2 Картер компрессорной группы (рис.1 поз.1) с двигателем закреплены на

металлическом корпусе ресивера (рис.1 поз.8). Двигатель закрыт пластиковым

кожухом (рис.1 поз.13). Вращение якоря двигателя преобразуется кривошипно-

шатунным механизмом в возвратно-поступательное движение поршня. Сжатый

воздух из выпускного клапана цилиндра подаётся в ресивер. При подключении

к быстроразъёмным выходным штуцерам (рис.1 поз.3) коллектора пневмоин-

струмента, сжатый воздух подаётся к инструменту. Выходное давление в шту-

церах регулируется редуктором (рис.1 поз.4) и контролируется манометрами.

5. Инструкция по технике безопасности

5.1 Не раскручивайте пневмосоединения, если ресивер находится под давлением.

5.2 Компрессор должен применяться в соответствии с назначением и требо-

ваниями, указанными в данном руководстве по эксплуатации.

5.3 При работе с компрессором необходимо соблюдать следующие правила:

1 - компрессорная группа с коаксиальным приводом;

2 - реле давления с выключателем; 3 - выходной штуцер; 4 - редуктор;

5 - манометр; 6 - обратный клапан; 7 - вентиль слива конденсата; 8 - ресивер;

9 - контрольное окно уровня масла; 10 - маслозаливная горловина;

11 - группа «цилиндр - головка цилиндра»; 12 - воздушный фильтр;

13 – кожух двигателя.

12*

рис. 1
