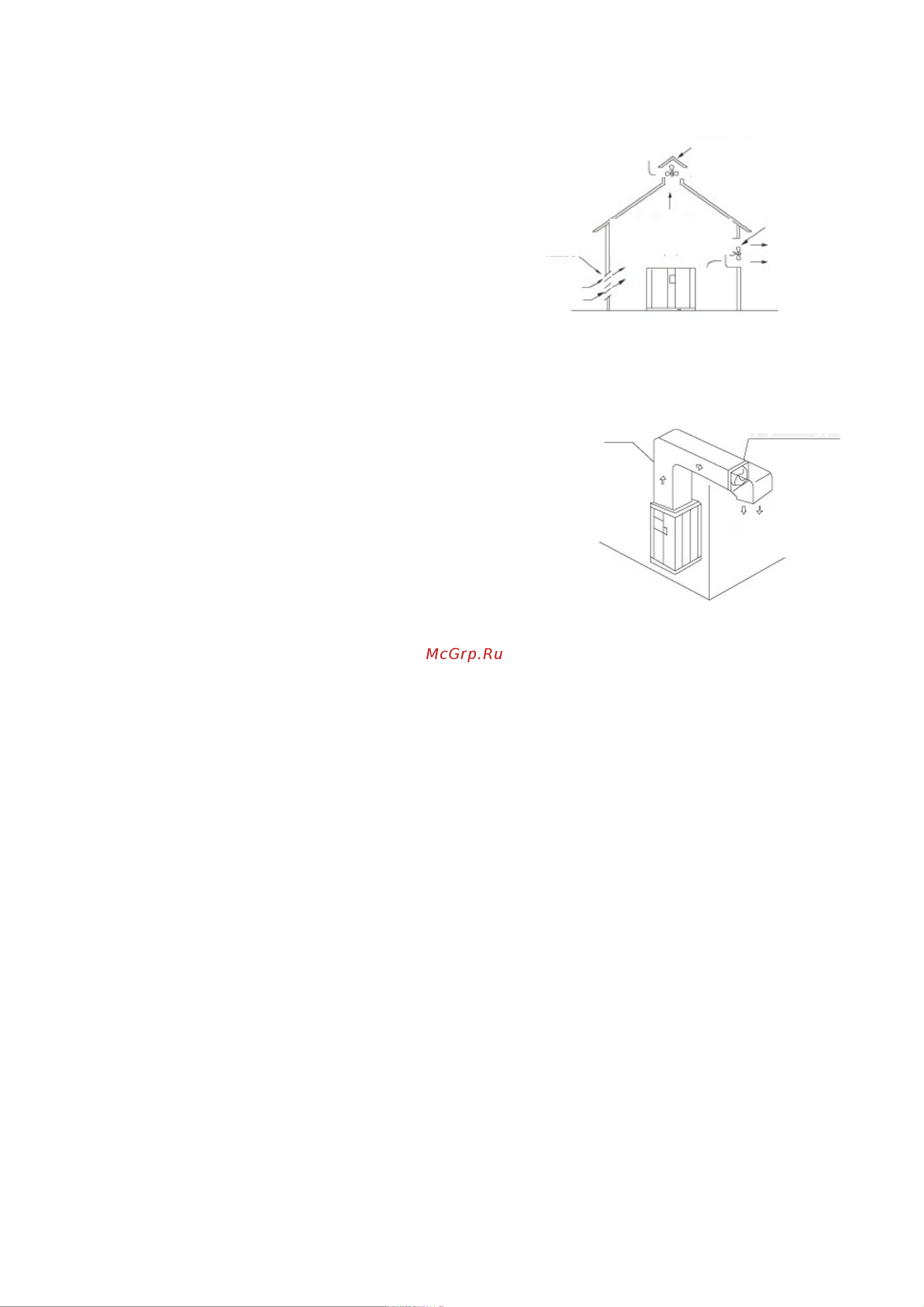

Пример выпуска воздуха

При установке трубы для отвода воздуха оставьте немного места для присоединения

брезентового воздуховода с целью облегчения технического обслуживания (достаточное

пространство для снятия защитной панели и других деталей компрессора при очистке

охладителя).

Пример выпуска

воздуха

2. Основание

2–1. При установке воздушного компрессора сверху необходимо принять меры,

исключающие передачу вибрации и возникновение ответной резонансной вибрации.

2–2. Установка должна монтироваться на ровном грунте, чтобы исключить всякую

вибрацию, вызванную уклоном.

3. Труба

3–1. Главная труба должна иметь уклон 1–2°. Нижняя часть должна быть оборудована

клапаном автоматического слива для удаления водяного конденсата.

3–2. Перепад давления в трубе не превышает 5% от заданного давления компрессора.

Если расстояние большое, лучше выбрать трубу большего диаметра, чтобы

уменьшить перепад давления.

3–3. Сверху к основной трубе должен быть подсоединен патрубок, чтобы вода из трубы

не попадала в установку.

3–4. При изменении диаметра трубы необходимо использовать переходник. В противном

случае поток будет искривляться у места соединения, что приведет к потере

давления. В то же время срок службы трубы сократится вследствие ударных волн в

воздухе.

3–5. После установки компрессора лучше всего оснастить его воздушным резервуаром,

осушителем и т.д. Разумная схема имеет вид: компрессор + воздушный резервуар +

осушитель. Воздушный резервуар может не только фильтровать большую часть

воды, но также снижать температуру выпускаемого воздуха и выполнять другие

функции, что уменьшит нагрузку при поступлении перегретого воздуха с

небольшим количеством влаги в сушилку. Если системе все еще требуется большой

объем воздуха, воздушный резервуар уменьшит нагрузку. Это позволит продлить

срок службы электродвигателя компрессора.

3–6. Для снижения потери давления можно использовать меньшее количество колен и

клапанов разного рода.

3–7. Необходимо прокладывать главную трубу вокруг помещения. В этом случае всюду,

Вход забора воздуха

Выделяемое

тепло

Висячий

вентилятор

Потолочный

вентилятор

Вытяжной вентилятор

Выход

воздуха

Вход воздуха
