Приложение А
Схемы электрические

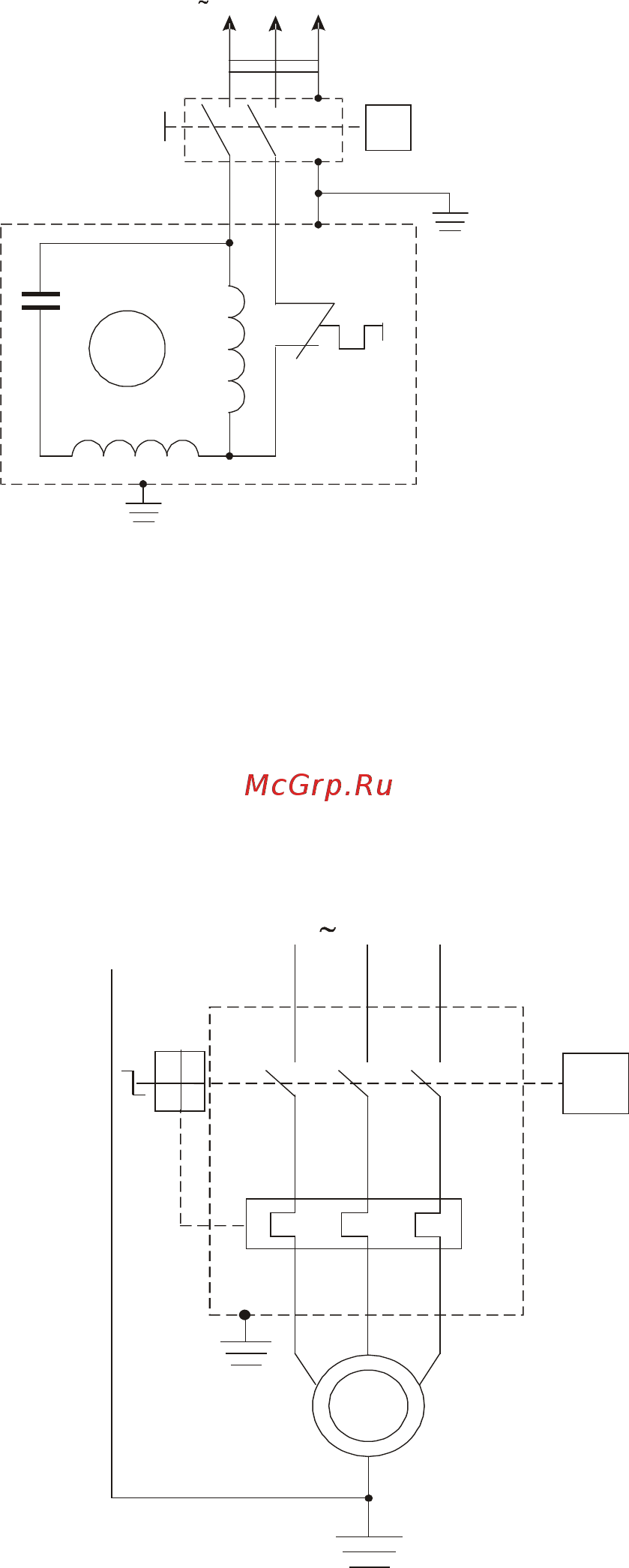

Рисунок А.1 - Схема электрическая принципиальная компрессоров
СБ4/С-50.LB30А, СБ4/C-100.LB30А, СБ4/C-100.LB30АВ, СБ4/С-200.LB30А
Рисунок А.2 - Схема электрическая принципиальная компрессоров
СБ4/С-50.LB30, СБ4/C-100.LB30, СБ4/C-100.LB30В, СБ4/С-200.LB30
М
<P
3 50 Гц, 380В (400 В)
ВР
РЕ
А,В,С-провода подключения
питающей сети
РЕ-провод защиты
ВР-прессостат
М-электродвигатель
А В С
<P
PЕ
XS
А
N
50 Гц, 220В (230 В)
ВР
М
C
L1
KK
ВР-прессостат
М-электродвигатель
XS-вилка модели 82
КК-тепловое реле
16А, 250VAC
V
C-конденсатор 50 мкФ, 450 В
