2.11. Элементы корпуса компрессора во время работы могут сильно нагреваться – велика вероятность
ожога. Запрещено прикасаться к нагретым частям компрессора во время работы и после отключения до
полного их остывания.
2.12. Запрещено накрывать компрессор. Это может привести к воспламенению.
2.13. Запрещено работать без установленных кожухов.
2.14. Запрещено использовать воздушные фильтры и пневмоинструменты не предусмотренные
изготовителем. Не используйте компрессор не по назначению.
2.15. Запрещено оставлять работающий компрессор без присмотра.
2.16. Запрещено пользоваться аппаратом на высоте и с приставных лестниц.
3. Техническая информация
3.1. Комплектация:
Модель
8-160
24-160
24-200
50-200
50-280
50-400
50-480
100-480
100-720
Компрессор, шт.
1
1
1
1
1
1
1
1
1
Коробка
транспортная, шт.
1
1
1
1
1
1
1
1
1
Руководство
пользователя, шт.
1
1
1
1
1
1
1
1
1
Воздушный
фильтр, шт.
1
1
2
2
2
2
4
4
6
Резиновая
опора, шт.
4
1
1
2
2
2
2
2
-
Колеса, шт.
-
2
2
2
2
2
2
2
2+2
Завод изготовитель оставляет за собой право на внесение изменений в комплектацию без предварительного уведомления.
3.2. Устройство компрессора: компрессор состоит из компрессорной группы (цилиндро-поршневая группа и
электродвигатель), металлического ресивера, пневматической арматуры и фитингов, блока автоматики.
Цилиндропоршневая группа оснащена воздушным фильтром, который служит для очистки входного
воздуха от крупных частиц пыли. Фильтр не обеспечивает защиту от мелкозернистой пыли (кирпичная,
бетонная и др.). Запрещено эксплуатировать аппарат в запыленной атмосфере.
3.3. Принцип действия: электрический двигатель приводит в движение коленвал ЦПГ, при движении
поршня вниз, через воздушный фильтр происходит всасывание воздуха через систему клапанов в
цилиндр. При движении поршня вверх, воздух сжимается и подается в ресивер для накопления. По мере
наполнения ресивера сжатым воздухом, давление в ресивере растет. При достижении максимально
допустимого давления, блок автоматики отключит двигатель компрессора. При расходе сжатого воздуха из
ресивера (например, для пневмоинструмента), давление в ресивере начинает падать. При достижении
нижней установленной границы, блок автоматики включит двигатель для восполнения использованного
воздуха.
4. Подготовка компрессора к эксплуатации
4.1. Внимательно ознакомьтесь с техникой безопасности, изложенной в данном руководстве. Перед
началом работы осмотрите компрессор на предмет целостности. Убедитесь, что на корпусе, ресивере,
пневматической арматуре и сетевом шнуре отсутствуют
механические повреждения. При транспортировке компрессора в
зимнее время года, перед включением необходимо его
выдержать не менее 2-х часов при комнатной температуре.

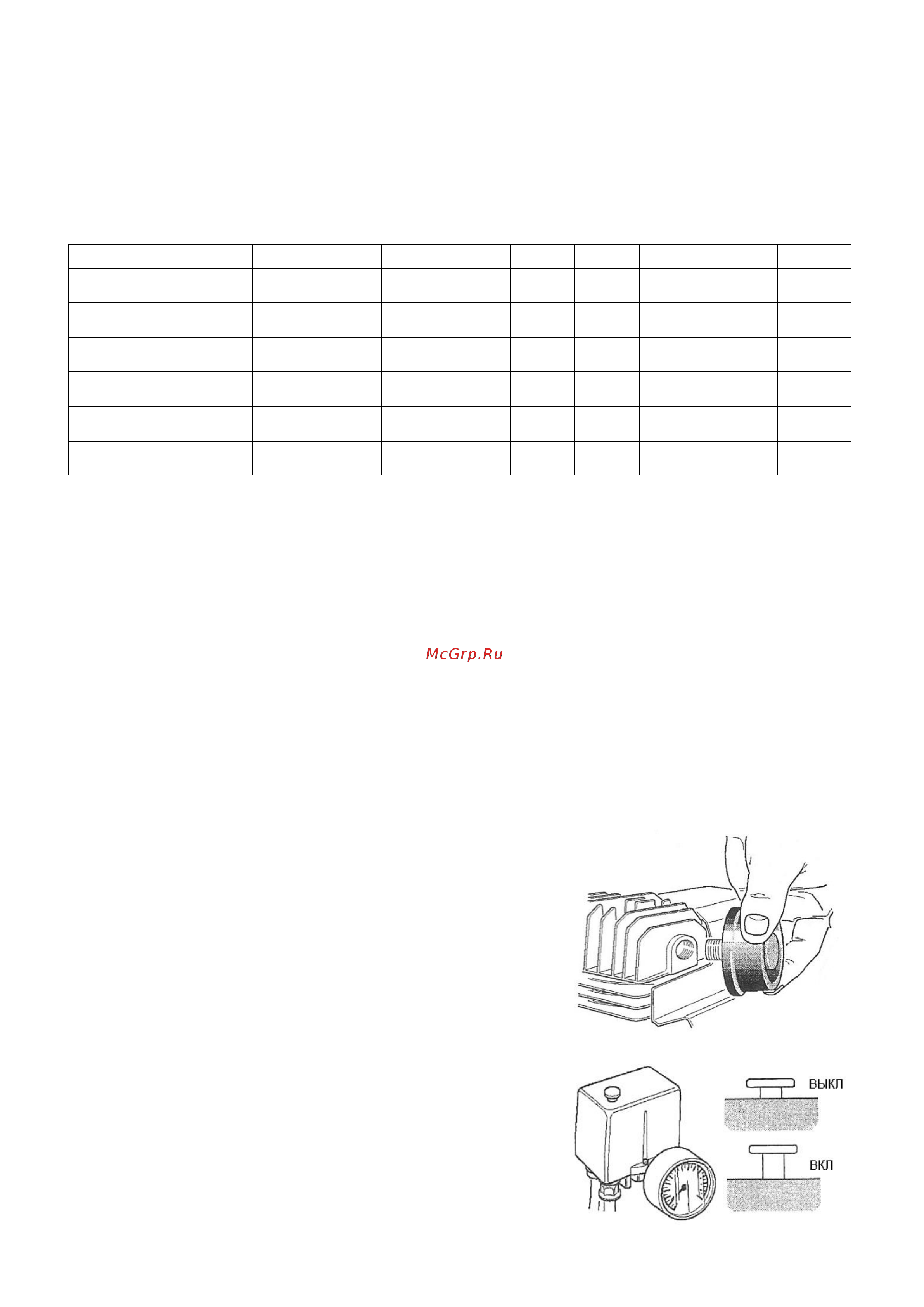

Установите колеса. Навинтите воздушный фильтр 10 на верхнюю
часть цилиндра, как показано на рисунке.
Установите компрессор на ровную твердую поверхность.
Убедитесь, что сеть питания имеет заземление и ее параметры
соответствуют характеристикам аппарата, указанным в пункте 9.
Для эффективной вентиляции и охлаждения, компрессоры
должны быть расположены таким образом, чтобы
вентиляционная решетка находилась на расстоянии не менее 50
см от любого препятствия мешающего свободному проходу
воздуха.
5. Порядок работы
Включите сетевую вилку компрессора в сеть переменного
напряжения 220 – 240 В, 50Гц (кроме модели Pacific 100-720).
Для включения блока автоматики (все модели) переведите кнопку
выключателя вверх, как показано на рисунке. Для выключения
компрессора переведите кнопку вниз. Запрещено включать и
выключать компрессор сетевой вилкой.
