- 6 -

1.1 ПРИНЦИП ДЕЙСТВИЯ

Атмосферный воздух поступает через всасывающий воздушный фильтр в цилиндр

первой ступени, где происходит первая ступень сжатия.

Часть тепловой энергии, которая генерируется в процессе сжатия воздуха, отводится в

атмосферу через клапанную головку, поршень, цилиндр, картер и систему смазки

вследствие принудительного охлаждения компрессорного блока потоком окружающего

воздуха встроенной в маховик крыльчаткой вентилятора. Оставшаяся в сжатом воздухе

тепловая энергия дисспирует в змеевике-охладителе радиаторного типа, который

расположен между ступенями (цилиндрами) компрессорного блока. Температура сжатого

воздуха понижается с 80-100

С на входе в охладитель до 15-20

С на выходе.

Температура сжатого воздуха в зарядных вентилях лишь на несколько градусов

превышает температуру окружающей среды.

Поступающий в компрессорный блок воздух, в зависимости от атмосферных условий,

характеризуется той или иной степенью влажности. В процессе сжатия и последующего

охлаждения воздуха, пары воды конденсируются и вместе с парами и частицами

смазывающего масла формируют эмульсию белого цвета, которая скапливается в

сепараторах и должна периодически сливаться.

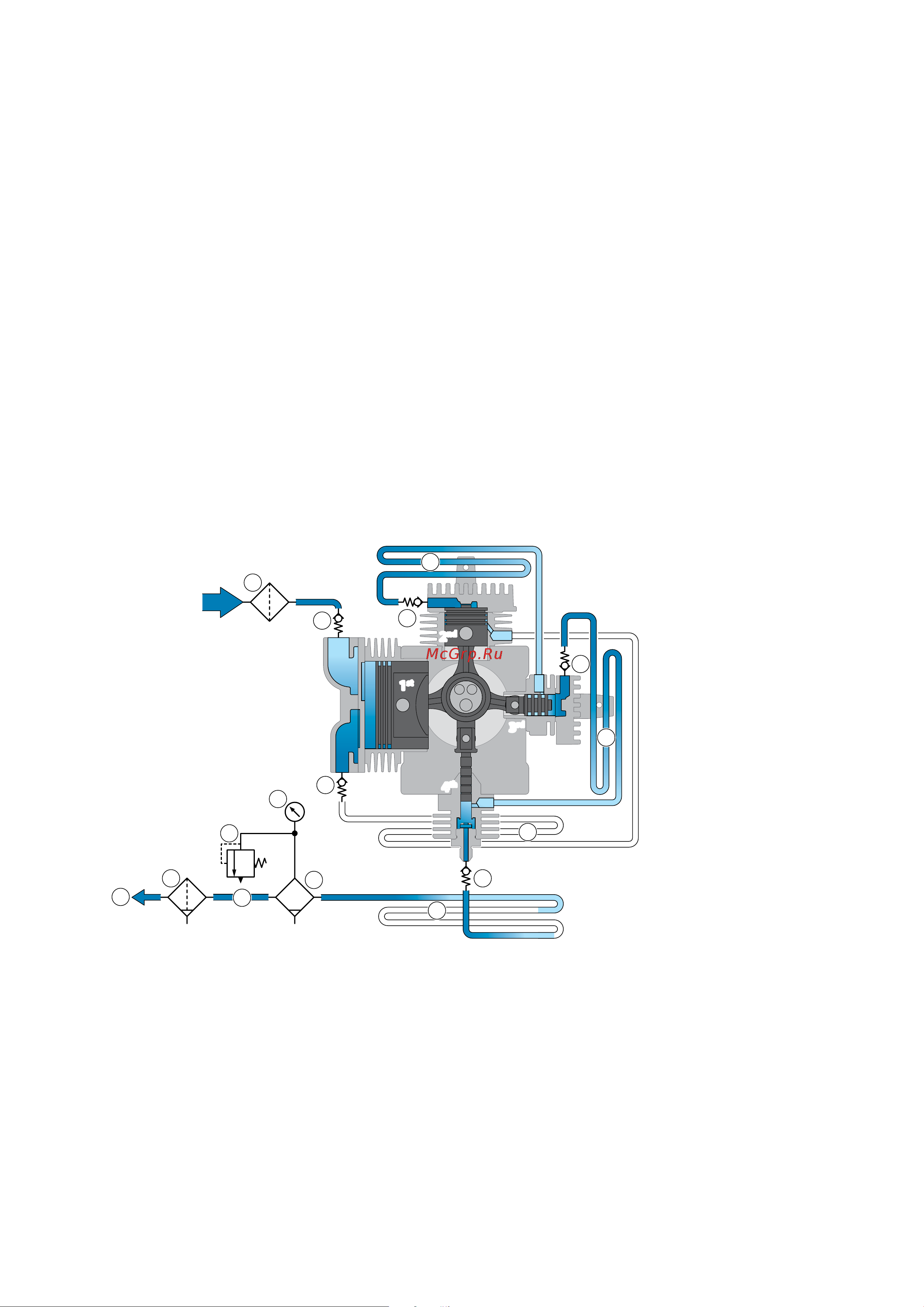

1.2 ОПИСАНИЕ КОМПРЕССОРА

1 Воздухозаборный фильтр

2 Всасывающий клапан 1-й ступени

3 Нагнетательный клапан 1-й ступени

4 Змеевик-теплообменник 1-й ступени

5 Нагнетательный клапан 2-й ступени

6 Змеевик-теплообменник 2-й ступени

7 Нагнетательный клапан 3-й ступени

8 Змеевик-теплообменник 3-й ступени

9 Нагнетательный клапан 4-й ступени

10 Конечный змеевик-теплообменник

11 Масловлагоотделитель

12 Манометр

13 Предохранительный клапан

14 Змеевик-теплообменник между масловлагоотделителем и фильтром

15 Очистительный фильтр

16 Шланг
