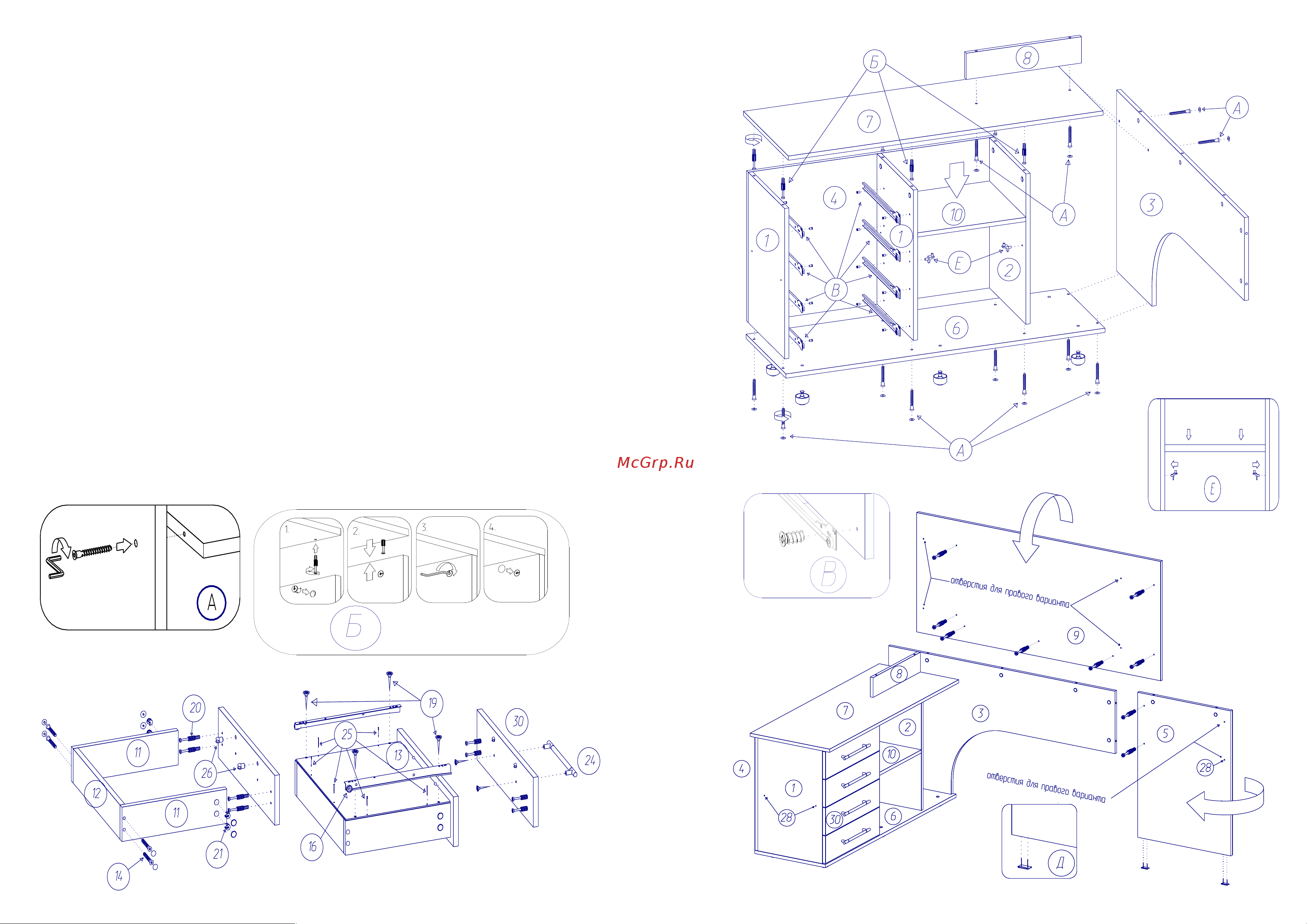

Порядок сборки.

1. Сборку начинаем с установки направляющих (16) на стойки(1), евровинтами (15).

2. Крепим стойки(1,2) к стенке (4) конфирматами (14). Для крепления конфирматов

используем ключ (27). ВАЖНО! ПРИ СБОРКЕ ЛЕВОГО ВАРИАНТА СТОЙКА (2)

ДОЛЖНА РАСПОЛОГАТЬСЯ С ПРАВОЙ СТОРОНЫ, ОТНОСИТЕЛЬНО СЕКЦИИ

С ЯЩИКАМИ, ПРИ СБОРКЕ ПРАВОГО - С ЛЕВА.

3. Полученную конструкцию крепим к дну (6) конфирматами (14).Сборку

производить в горизонтальном положении, детали располагать кромкой вверх.

4. Устанавливаем шток эксцентрика (20) на столешницу (7)

5. Крепим стойку (8) к столешнице (7) конфирматами (14)

6. Крепим столешницу (7) к стойкам (1,2) эксцентриками (21)

7. Устанавливаем стойку (3) и крепим ее конфирматами (14)

8. Устанавливаем на дно (6) опоры (17), и ставим тумбу в рабочее положение.

9. На стойку (5) устанавливаем шток эксцентрика (20) , и подпятник (23). Подпятники

крепятся гвоздями (25) по два гвоздя на каждый.

10. Крепим стойку (5) с стойкой (3) эксцентриками (21)

11. Устанавливаем шток эксцентрика (20) на столешницу (9) и крепим ее к стойкам

(3,5,8) эксцентриками (21).

12. Устанавливаем полкодержатель (29) на стойки (1,2) и ставим полку (10) на место

13. Собираем ящики, проверяем диагональ ящика перед креплением двп,

устанавливаем на место.

После сборки места крепежа конфирматов и эксцентриковых стяжек необходимо

закрыть пластмассовыми заглушками.

Условные обозначения.

А. Крепление конфирмата Б. Крепление эксцентрика В. Крепление направляющих

Д. Крепление подпятника Е. Крепление полкодержателей
