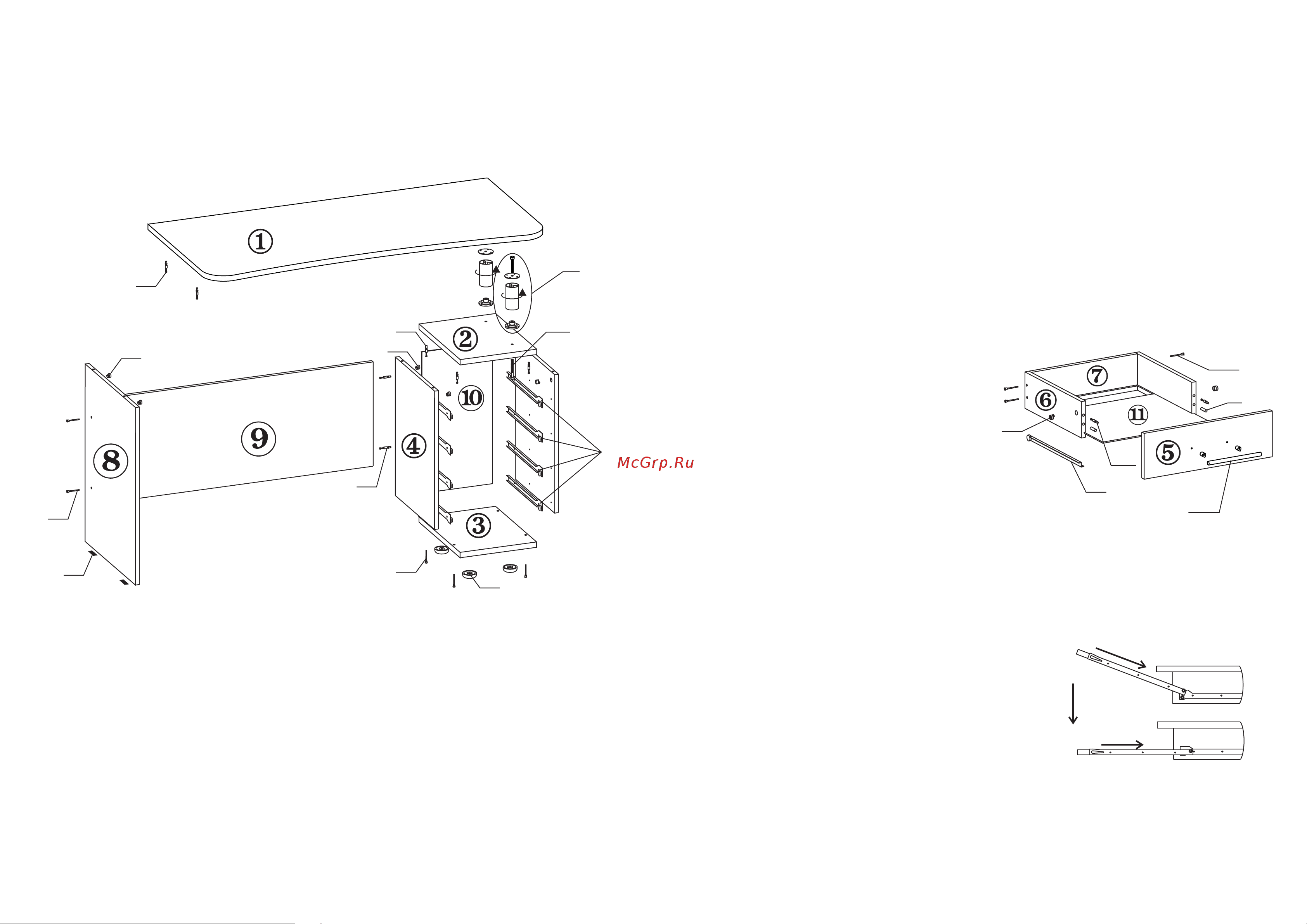

З УКАЗАНИЯ ПО СБОРКЕ СТОЛА КСТ 105 Сборку изделия рекомендуем доверить специалисту В случае самостоятельной сборки строго следуйте указаниям настоящей инструкции Предприятие изготовитель нс несет ответственность за повреждения изделия произошедшие во время сборки Для сборки изделия необходим следующий инструмент крестовая отвертка ключшестигранник 4мм входит в комплект изделия Ниже описан процесс сборки для КСТ 105прав Стол КСТ 105лсв собирается аналогично с учетом конфигурации 1 1 Шурупами 3 5х 16 закрепите на боковых стенках тумбы дет 4 роликовые направляющие поз Д В отверстия на стенках вставьте эксцентрики поз Б В отверстия с тыльной стороны полки дет 2 закрутите штоки эксцентриков поз В 1 2 Соедините боковины тумбы дет 4 с полкой тумбы дет 2 таким образом чтобы штоки эксцентриков вошли в отверстия на боковых стенках Поверните эксцентрики на 180 градусов по часовой стрелке 1 3 Вставте заднюю стенку тумбы дет 10 в пазы профрезерованные в боковых стенках и полке тумбы 1 4 Соедините винтовой стяжкой основание тумбы дет 3 с боковыми стенками тумбы дет 4 Шурупами 4x20 прикрутите опоры 15мм поз Ж к основанию тумбы В отверстия на боковой стенке тумбы заверните штоки эксцентриков 1 5 3акрепите на нижнем торце боковой стенки стола дет 8 наконечники поз И с помощью гвоздей В отверстия в царге и боковине стола вставьте эксцентрики Соедините винтовой стяжкой боковую стенку стола дет 8 с царгой дет 9 1 6 Присоедините тумбу к царге так чтобы штоки эксцентриков закрепленные на боковине тумбы вошли в отверстия в торцах царги Поверните эксцентрики на 180 градусов по часовой стрелке 1 7 В отверстия с нижней стороны столешницы закрутите штоки эксцентриков Прикрепите к столешнице дет 1 крепежные площадки опор 100мм шурупами 4x16 Накрутите опоры 1 8 Опустите столешницу таким образом чтобы штоки эксцентриков вошли в отверстия на торцах боковины стола Поверните эксцентрики на 180 градусов по часовой стрелке Болтами поз К прикрутите опоры 100мм к полке тумбы дет 2 1 9 Соберите ящик тумбы Для этого Соедините винтовой стяжкой заднюю стенку ящика дет 7 с боковыми стенками дет 6 В отверстия на фасаде ящика закрутите штоки эксцентриков и вставьте шканты Вставьте дно ящика дет 11 в пазы профрезерованные в боковых и задней стенках ящика Соедините фасад ящика с боковыми стенками так чтобы штоки эксцентриков и шканты вошли в отверстия на боковых стенках Следите чтобы дно ящика вошло в паз профрезерованный в фасаде Закрепите на боковинах ящика дет 6 ответные части роликовых направляющих вплотную к фасаду с помощью шурупов 3 5x16 Винтами прикрепите ручки рейлинги 1 10 Вставьте ящики в тумбу наклоните ящик и поставьте его таким образом чтобы ролики на направляющих ящика стали на направляющие на боковинах з тумбы опустите ящик задвиньте его в тумбу г г 1 11 Закройте входящими в комплект заглушками винтовую стяжку и эксцентрики Заглушками 5мм закройте не используемые отверстия на боковине тумбы и лицевой стороны столешницы Эти отверстия предназначенны для крепления надстройки КН 04 Стол КСТ 105 готов к эксплуатации
