2.5 Размеры

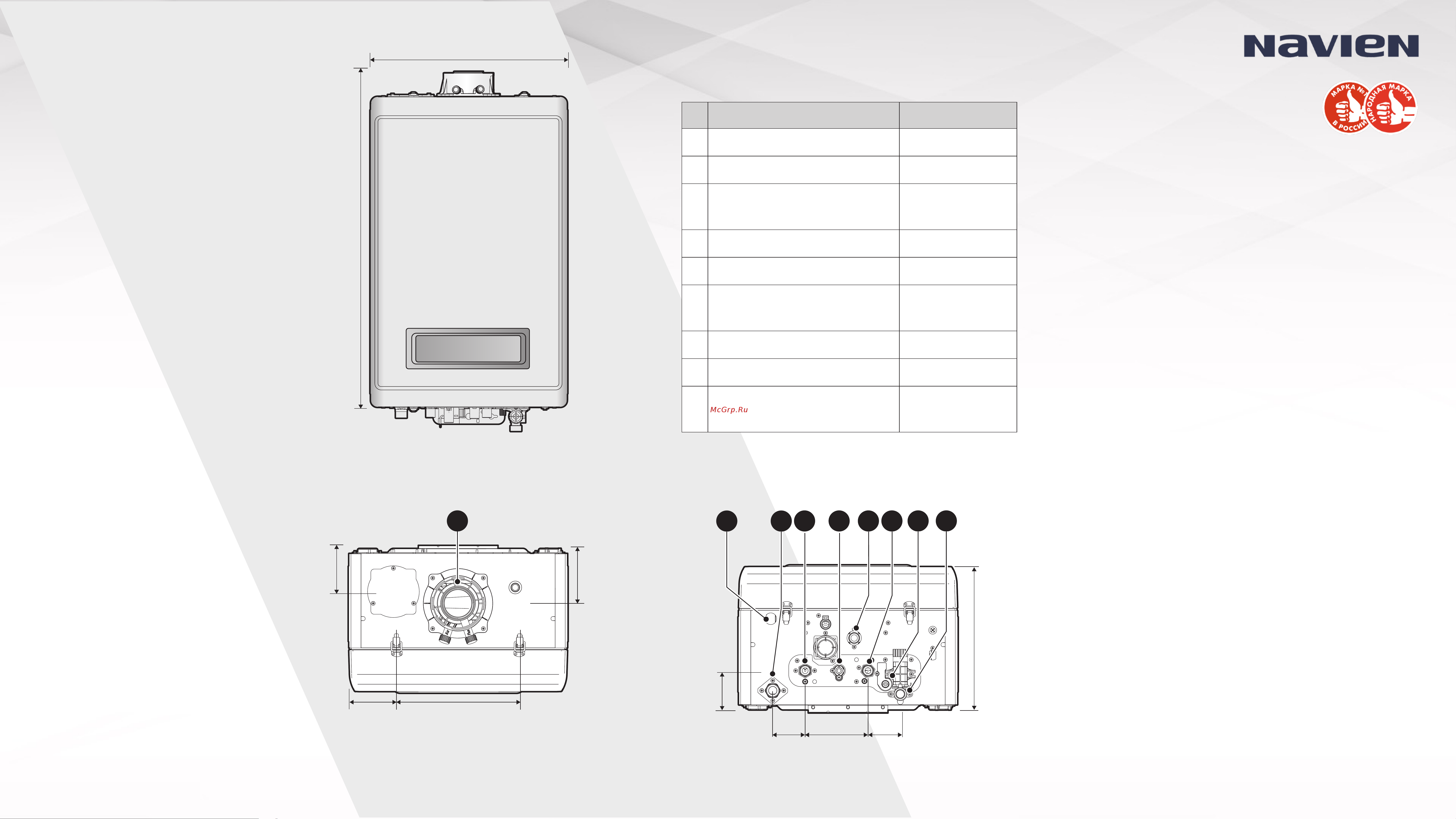

На следующих схемах приведены размеры котла, а также таблица с перечнем соединений для подачи.

695 мм

440 мм

Соединения

Наименование Диаметр

A Дымоход/забор воздуха Ø60/100

B Сливная заглушка -

Трубопровод подачи

системы отопления

3/4 (22 мм )

Выход горячей воды () 1/2 (15 мм)

Подпиточный крн

F Вход газа

24K: 1/2 (15 мм)

35K: 3/4 (22 мм )

Вход холодной воды () 1/2 (15 мм)

H Сливная заглушка -

Обратный трубопровод

системы отопления

3/4 (22 мм )

Вид сверху

128 мм

160 мм

170 мм

200 мм

Соединения

150

мм

75 мм 75 мм135 мм

*NCB700 24K: 358 мм

NCB700 35K: 408 мм

408 мм*

ED F

C IG H
