42

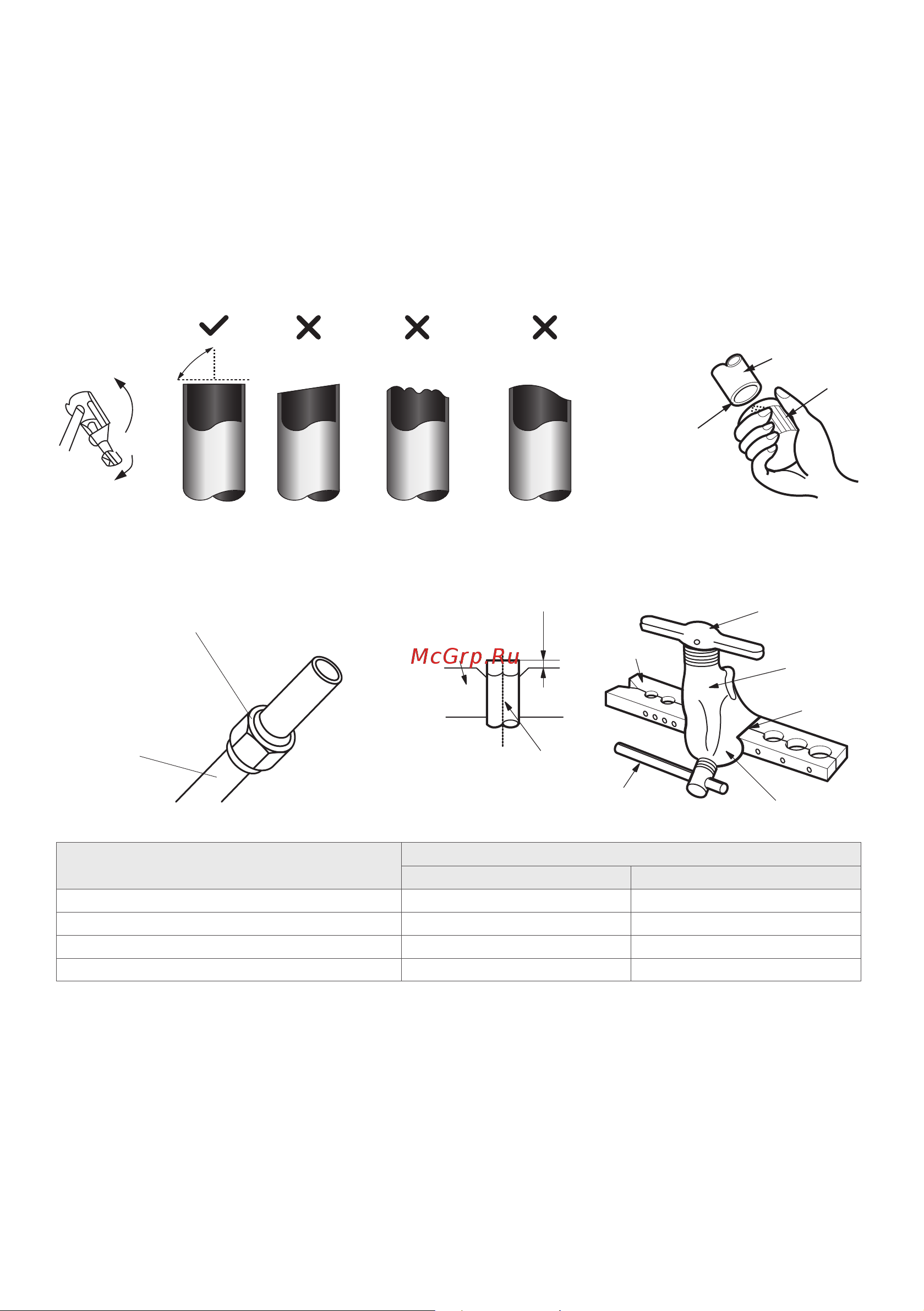

Шаг 3. Подсоедините трубопровод хладагента.
Главной причиной утечек хладагента является некачественное соединение трубопроводов. Акку-
ратно и тщательно выполняйте подготовку труб.
• Замерьте нужное количество трубы.
• Отрежьте трубу. Предусмотрите дополнительное расстояние со стороны наружного блока.
Трубы не должны идти внатяг.
• Для резки труб используйте труборез. Если резать трубу ножовкой или отрезной машинкой,
срез получится неровным, и возможно попадание опилок в трубу.
• Удалите заусенцы с трубы с помощью римера. Для этого опустите зачищаемый конец трубы
вниз, чтобы стружка не попала внутрь трубы. Вращая ример, полностью удалите заусенцы
с трубы.
Скошенный Шероховатый Заусенцы
Труба
Ример
Срез
90°
• Подготовьте гайки. Снимите их с труб на наружном и внутреннем блоках (либо распакуйте из
упаковки, данный вариант зависит от модели кондиционера и варианта поставки), удалите за-
глушки, и наденьте гайки на трубы. Помните, что после вальцевания это станет невозможным.
• Плотно зажмите медную трубу в вальцовке, и развальцуйте трубы.
Плашка
Медная труба
Зажим
Метка
Конус
Скоба
Зажим
Плашка
«A»
Гайка
Медная труба
Наружный диаметр, мм
А, мм
Максимально Минимально
∅ 6,35
1,3 0,7
∅ 9,53
1,6 1,0
∅ 12,7
1,8 1,0
∅ 15,88
2,2 2,0
• Соедините соосно трубу и штуцер. Накрутите гайку рукой, без усилий. Если сразу же исполь-
зовать гаечный ключ для затяжки, высока вероятность сорвать резьбу на штуцере, после этого
штуцер потребует замены в условиях сервисного центра.
• Обожмите соединение гаечными ключами. Обязательно используйте два гаечных ключа для
затяжки, чтобы не свернуть трубы. При затяжке контролируйте момент затяжки.
