17. ОЦЕНКА ВНЕШНЕГО ВИДА СВАРНЫХ СТЫКОВ СОЕДИНЕНИЙ

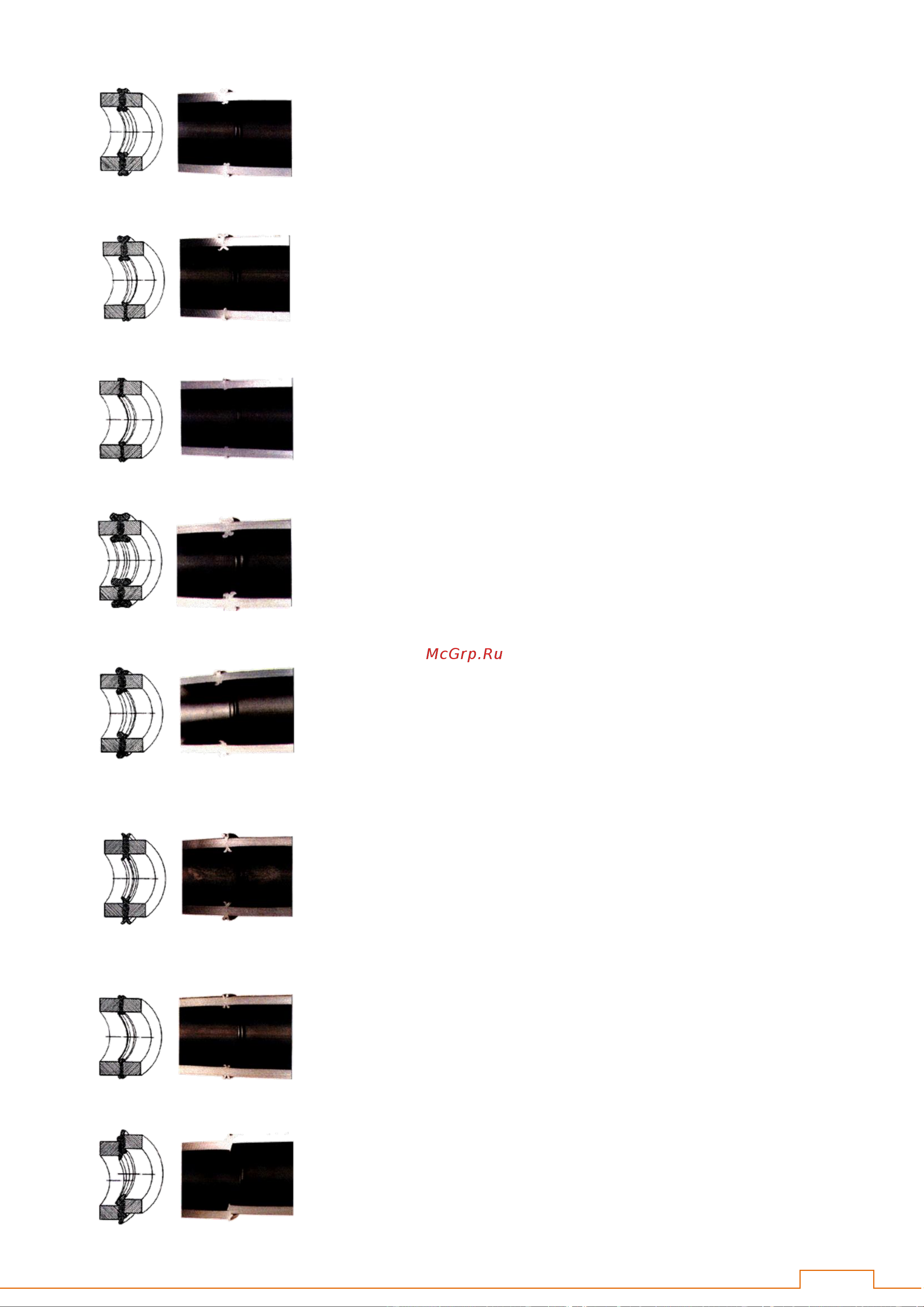

ХОРОШИЙ ШОВ С ГЛАДКИМИ И СИММЕТРИЧНЫМИ

ВАЛИКАМИ ГРАТА ОКРУГЛОЙ ФОРМЫ

Соблюдение всех технологических параметров сварки в пределах нормы.

БРАК. Шов с несимметричными валиками грата

одинаковой высоты в одной плоскости, но различной в

противоположных точках шва

ПРИЧИНА: Превышение допустимого зазора между торцами труб перед сваркой.

БРАК. Малый грат округлой формы

ПРИЧИНА: Недостаточное давление при осадке шва или малое время прогрева.

БРАК. Большой грат округлой формы

ПРИЧИНА: Чрезмерное время прогрева или повышенная температура нагревателя.

БРАК. Несимметричный грат по всей окружности шва

ПРИЧИНА: Различный материал свариваемых труб или деталей (ПЭ 80 с ПЭ 100) или

различная толщина стенки труб ПЭ 80 с ПЭ 100.

БРАК. Высокий и узкий грат, как правило, не

касающийся краями трубы

ПРИЧИНА: Чрезмерное давление при осадке стыка при пониженной температуре

нагревателя.

БРАК. Малый грат с глубокой впадиной между валиками

ПРИЧИНА: Низкая температура нагревателя при недостаточном времени прогрева.

БРАК. Неравномерность (асимметричность) валиков

грата

ПРИЧИНА: Смещение труб относительно друг друга.
