4. ЦЕНТРАТОР

Конструкция включает в себя четыре зажимных хомута, два из которых имеют

возможность совершать возвратно-поступательные движения. К зажимным хомутам

прилагаются сменные вкладыши, при помощи которых аппаратом, после переналадки,

возможно производить сварку труб других типоразмеров.

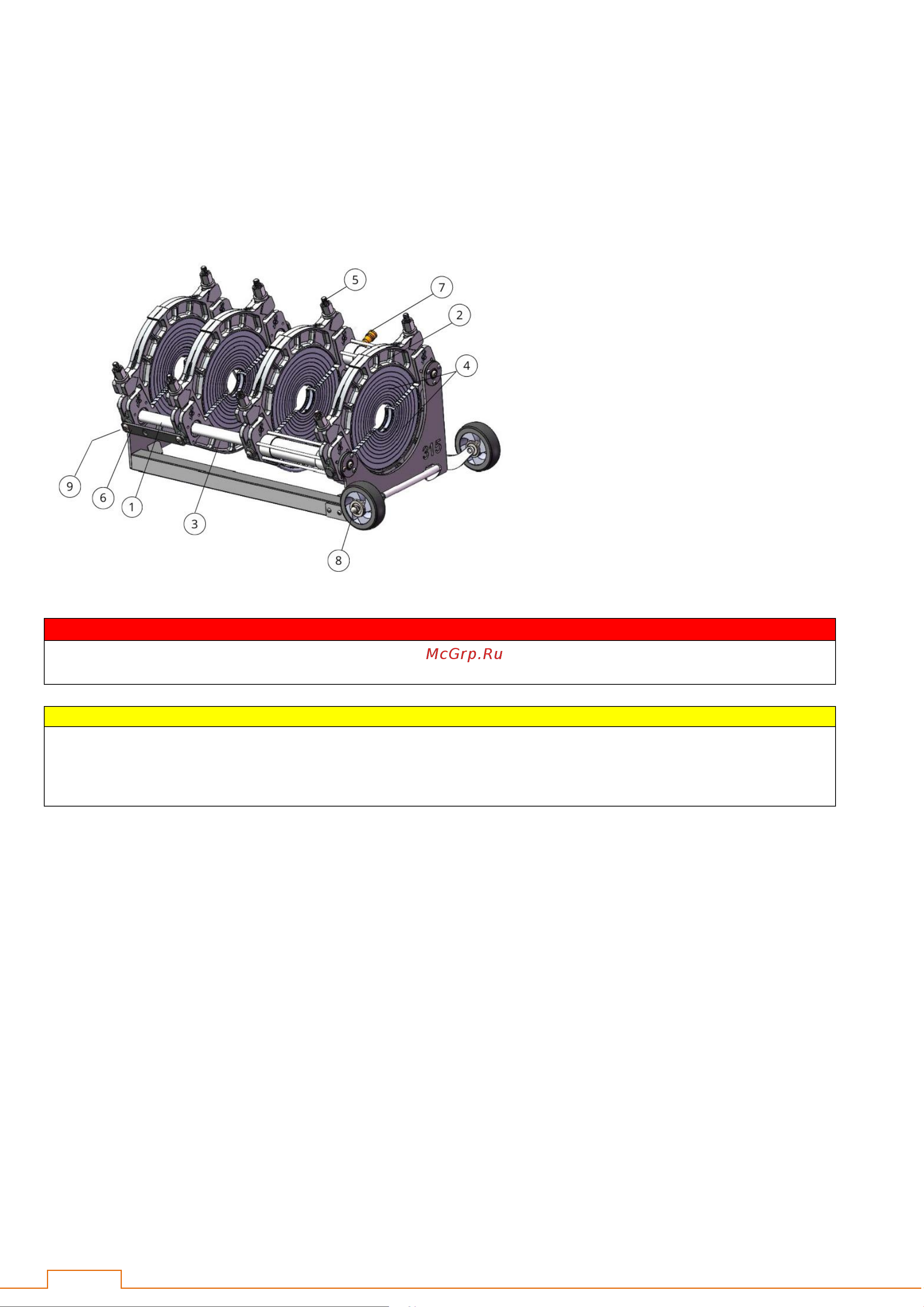

1-шток-гидроцилиндр

2-верхний хомут

3-нижний хомут

4-вкладыши

5-гайка и откидной винт

6-рейка

7-БРС (быстроразъёмные

соединения)

8-колеса для транспортировки

(Аппараты

VOLZHANIN ECO 160,

VOLZHANIN ECO 200,

VOLZHANIN ECO 355

колёсами не комплектуются)

9-ручка для транспортировки

Опасность

ВНИМАНИЕ!!!Высокое давление в гидравлической системе! ТРАВМОПАСНО!

Присутствие посторонних предметов в зоне движения НЕДОПУСТИМО!

Предупреждение

ВНИМАНИЕ!!! ЗАПРЕЩЕНО! Работать с подвешенным центратором; перемещать

центратор, когда в нём зафиксирована труба; стропление и подъем за хомуты или

гидравлические цилиндры; производить термическую сварку на раме центратора или в

непосредственной близости
