Мебелик Берже 20 серый графит 8151 Инструкция к Берже 20 онлайн
«Берже 20»
Консоль

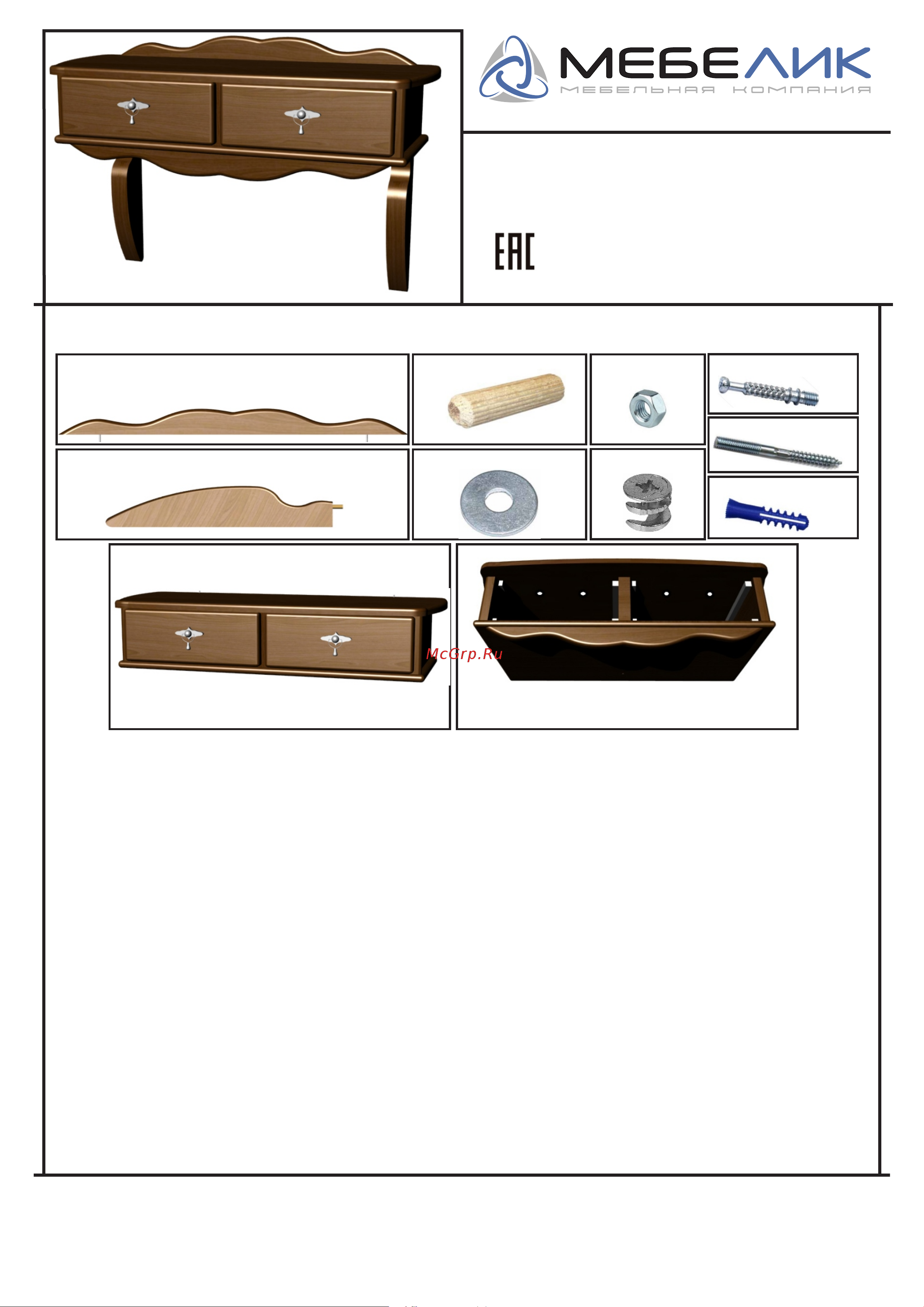

КОМПЛЕКТАЦИЯ
1. Сделайте на стене разметку под дюбеля, для этого необходимо измерить межцентровые
расстояния отверстий, находящихся на задней стенке короба;
2. Просверлите отверстия по сделанной разметке и забейте в них дюбеля;
3. Закрутите в дюбеля винт-шуруп. Сделать это можно либо при помощи пассатижей, зажимая ими
винт-шуруп посередине, либо законтрив на конце винт-шурупа две гайки, которые прилагаются.
! Резьба винт-шурупа должна выглядывать из стены не более чем на 40мм.
4. Прикрепите задний декоративный эл-т (ЗДЭ). Для этого переверните короб верх дном, подложив
при этом что-нибудь мягкое, вкрутите штоки эксцентрика в намеченные отверстия меньшего
диаметра. Вставьте эксцентрики в ЗДЭ. Вставьте ЗДЭ в короб так, чтобы шток эксцентрика короба
попал в отверстие на ЗДЭ, а шкант на ЗДЭ попал в отверстие на коробе, после чего затяните
эксцентрик;
5. Навесте консоль на винт-шурупы и затяните гайками через шайбы;
6. Вставьте декоративные элементы в отверстия, просверленные сверху и снизу консоли;
7. Вставьте ящики и по желанию воткните шканты в отверстия внутри короба (Рисунок 1.),
чтобы ящик не вылетал.
ТЕЛ.: 8(499)124-00-33, 124-77-17, WWW.MEBELIK.RU
117218, Москва, ул. Кржижановского, д.15, корп.5 , офис 508
Установка изделия
Декоративный элемент
имеет по краям два шканта
Декоративный элемент задний
Шток эксцентрика
Эксцентрик
Винт-шуруп
Дюбель
Гайка
2шт.
2шт.
4шт.
4шт.
4шт.
Шайба усиленная
4шт.
Короб с ящиками
2шт.
1шт.
2шт.
! Изделие устанавливается только на капитальные стены, не обшитые
гипсокартоном и другими хрупкими материалами.
Шкант 8х30
4шт.
Рисунок 1.
ГОСТ 16371-2014 “Мебель. Общие технические условия”
ГАРАНТИЙНЫЙ СРОК - 24 месяца со дня приобретения.
СРОК СЛУЖБЫ при правильной эксплуатации - не менее 5 лет
Почта для отзывов: bez-braka@mail.ru
