7.2 Установить светильник на опору или кронштейн с диаметром трубы до 60 мм.

7.3 Подключить светильник к сети, соединив сетевые провода с соответствую-

щими выводами светильника . Подключение к сети питания производится с

помощью влагозащищенных клемм с IP65.

7.4 В процессе эксплуатации, не реже двух раз в год, необходим профилактиче-

ский осмотр и чистка светильника. Чистка светильника производится мягкой

ветошью, смоченной в слабом мыльном растворе только при отключенном

питании.

7.5 Не допускается непрерывная работа светильника более чем 20 часов в сутки.

7.6 Светильник не диммируется.

8 Условия транспортировки и хранения:

8.1 Транспортировка допускается любым видом крытого транспорта, обеспечи-

вающего защиту упакованной продукции от механических повреждений,

непосредственного воздействия атмосферных осадков и ударных нагрузок

в соответствии с правилами перевозок грузов, действующих на транспорте

данного вида.

8.2 Условия транспортирования в части воздействия механических факторов –

группа С (средние) по ГОСТ 23216-78.

8.3 Условия хранения светильников должны соответствовать группе условий

хранения 3 (Ж3) по ГОСТ 15150-69.

8.4 Хранение осуществляется в упаковке изготовителя в закрытых помещениях с

естественной вентиляцией при температуре от -50°С до +50°С и относительной

влажности не более 98% при 35°С.

9 Характерные неисправности и методы их устранения

Признаки неисправности Вероятная причина Метод устранения

При включении питания

светильник не работает.

Отсутствует напряжение

в питающей сети

Проверьте наличие напряжения питающей

сети и, при необходимости, устраните

неисправность

Плохой контакт

Проверьте контакты в схеме подключения и

устраните неисправность

Размыкающая клемма

Замок Узел крепления на опору

Крышка отсека

Корпус светильника

Блок питания

140° 70°

9090

4 Кривые силы света:

5 Комплектность:

5.1 Светильник, шт. 1

5.2 Технический паспорт и руководство по эксплуатации, шт. 1

5.3 Упаковочная коробка, шт. 1

6 Требования по технике безопасности:

6.1 Монтаж светильника, устранение неисправностей, чистка производится только

при отключении электропитания квалифицированным специалистом.

6.2 С целью исключения поражения электрическим током, светильник должен

быть заземлен.

6.3 Использование светильника допускается только при указанном напряжении

сети.

6.4 Светодиодные модули ремонту не подлежат. В случае неисправностей блока

питания светильника обратитесь в уполномоченную организацию, указанную

в конце данного паспорта.

7 Подготовка светильника к работе, установка, правила эксплуатации:

7.1 Распаковать светильник, убедиться в его целостности и правильности ком-

плектации.

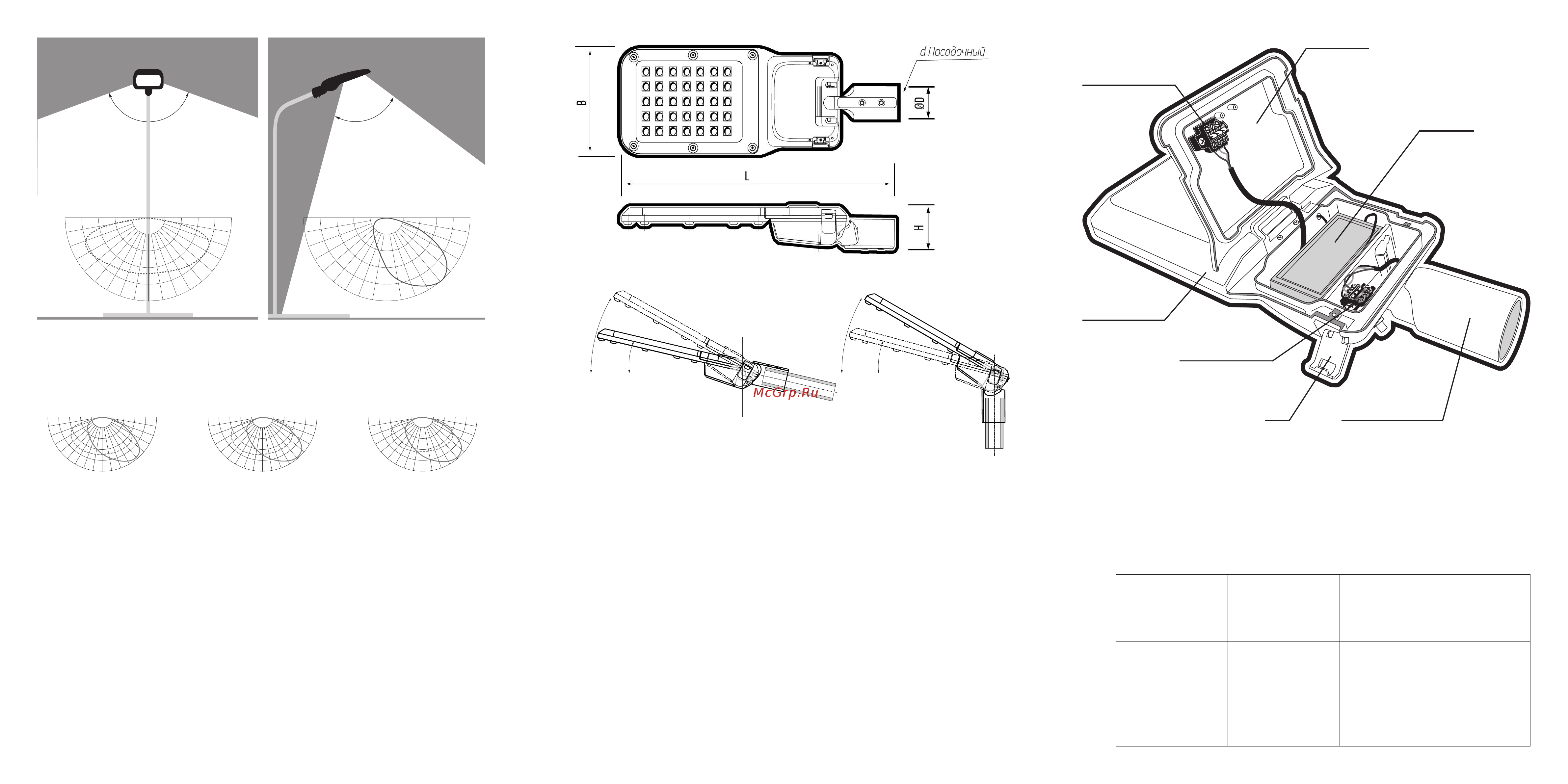

Рис. 2 Светильник PSL 04-3 – габаритные размеры;

Рис. 1 КСС в поперечной плоскости (тип Широкая); КСС в продольной плоскости (тип Кососвет).

-90

-60

-30

-90

-60

-30

-90

-60

-30

PSL 04-3 100W

1200

2400

3600

4800

6000

PSL 04-3 150W

1800

3600

5400

7200

9000

PSL 04-3 200W

2400

4800

7200

9600

12000

Рис. 3 Регулировка угла наклона светильника при консольном и венчающем креплении на опоре. Рис. 4 Схема отсека блока питания светильника PSL 04-3 с открытой крышкой.

30° 30°

15°
