Руководство для технического специалиста

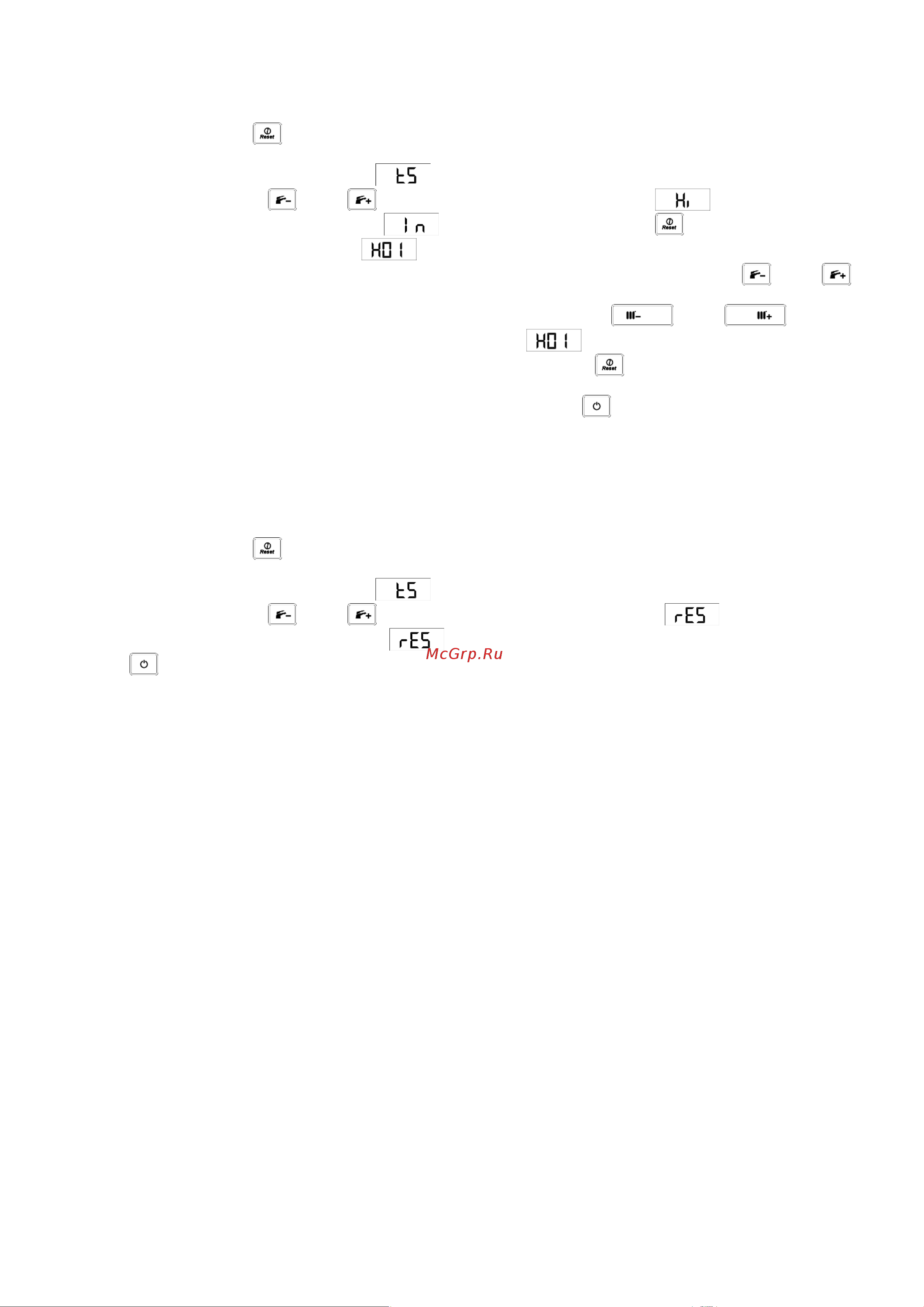

12.3.4 Функция архива кодов ошибок и блокировок

Функция архива кодов ошибок и блокировок позволяет выбрать посмотреть архив кодов ошибок и блокировок.

Порядок работы функции архива кодов ошибок и блокировок:

1) Подключить аппарат к электропитанию;

2) Нажатием кнопки К1 и удерживанием ее в течение 10 секунд активировать сервисные функции;

Подсветка дисплея остается всегда включенной на все время работы функции;

На дисплее появится мигающий символ ;

3) При помощи кнопок К5 или К6 переключиться на функцию архива кодов ;

4) После появления на дисплее символа необходимо нажать кнопку К1 ; на дисплее отобразится

текущее мгновенное значение архива ;

5) Выбор значения архива, которое необходимо посмотреть осуществляется нажатием кнопок К5 или К6 ;

Для увеличения скорости выбора кнопки К5 и К6 можно удерживать;

6) Для просмотра выбранного значения архива необходимо нажать кнопку К3 или К4 .

На дисплее отобразится текущее значение выбранного архива ;

7) Для возврата к выбору другого параметра необходимо нажать кнопку К1 ;

8) Для просмотра всех необходимых мгновенных значений необходимо повторить пункты 4 - 7;

9) Для выхода из сервисных функций необходимо нажать кнопку К2 ; В случае отсутствия активности в

течение 2 минут происходит автоматический выход.

12.3.5 Функция сброса значений архива

Функция сброса значений архива позволяет удалить данные из архива кодов ошибок и блокировок.

Для сброса значение архива необходимо:

1) Подключить аппарат к электропитанию;

2) Нажатием кнопки К1 и удерживанием ее в течение 10 секунд активировать сервисные функции;

Подсветка дисплея остается всегда включенной на все время работы функции;

На дисплее появится мигающий символ ;

3) При помощи кнопок К5 или К6 переключиться на сброса значений архива ;

4) После появления на дисплее символа необходимо нажать и удерживать в течение 5 сек. кнопку

К2 , после чего произойдет сброс всей архивной информации.

Для подтверждения сброса информации произойдет выход из сервисных функций;

12.4 Логика работы аппарата

Запуск аппарата в режиме отопления происходит, если фактическая температура теплоносителя в системе

отопления ниже заданной на 5 °С. Запуск аппарата в режиме ГВС происходит при наличии протока воды в линии ГВС.

При включении аппарата происходят следующие предпусковые операции:

1) плата электронная проверяет наличие напряжения;

2) срабатывает датчик давления теплоносителя. На плату электронную подается сигнал о наличии теплоносителя

в контуре отопления. Если контур отопления не заполнен, запуск аппарата прекращается;

3) плата электронная проверяет состояние термореле и исправность датчиков температуры контура отопления и

ГВС. Неисправность любого из датчиков приводит к прекращению цикла запуска аппарата;

4) на дисплее панели управления отображается значение температуры теплоносителя в контуре отопления или в

контуре ГВС (в зависимости от режима работы).

Если запуск аппарата прекращается из-за неисправности, то на дисплей выводится код ошибки (см. п. 13.1, стр. 28).

12.4.1 Работа аппарата в режиме «зима» (запрос отопление)

1) плата электронная проверяет положение трехходового клапана;

2) если клапан трехходовой находится в положении, соответствующем ГВС, то плата подает напряжение на его

электродвигатель. Электродвигатель перемещает клапан трехходовой в положение для отопления. В результате

этого, теплоноситель из теплообменника первичного будет направляться в систему отопления;

3) плата электронная подает напряжение на насос (наличие напряжения на клеммах насоса можно проверить

тестером). Насос начинает работать (звук работающего насоса прослушивается);

4) плата электронная опрашивает прессостат воздушный, его контакты должны быть разомкнуты. Если контакты

замкнуты, запуск аппарата прекращается;

5) плата электронная подает напряжение на электродвигатель вентилятора. Вентилятор начинает работать

(прослушивается). Потоком воздуха создаѐтся разность давлений в прессостате воздушном. На плату

электронную подается сигнал о наличии тяги. Если сигнал отсутствует, запуск аппарата прекращается;

6) выдерживается пауза для вентиляции камеры сгорания (необходима для удаления газа в случае

предшествующего неудачного пуска);

7) трансформатор розжига, встроенный в плату электронную, выдаѐт высокое напряжение на электрод в течение

~ 10 секунд (слышен звук разряда);

8) плата электронная выдаѐт сигнал на открытие регулятора газа, и газ поступает в блок горелочный;

9) если розжиг произошѐл (при снятой облицовке пламя можно видеть через смотровое окно), то электрод выдает

сигнал на плату электронную об успешном розжиге. В случае отсутствия сигнала от электрода, плата

электронная повторяет процедуру пуска аппарата с самого начала. Предпринимаются три последовательные
