ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

Аппарат снабжен устройством защиты от колебаний напряжения сети. Аппарат продолжает работать нормально

при колебаниях напряжения сети 400 Вольт ±15% от номинального значения.

В случае использования длинного сетевого кабеля, во избежание падения напряжения, используйте кабель с

большим поперечным сечением. Если кабель слишком длинный, это может повлиять на поджиг дуги и

характеристики работы аппарата. Используйте рекомендуемую длину кабеля.

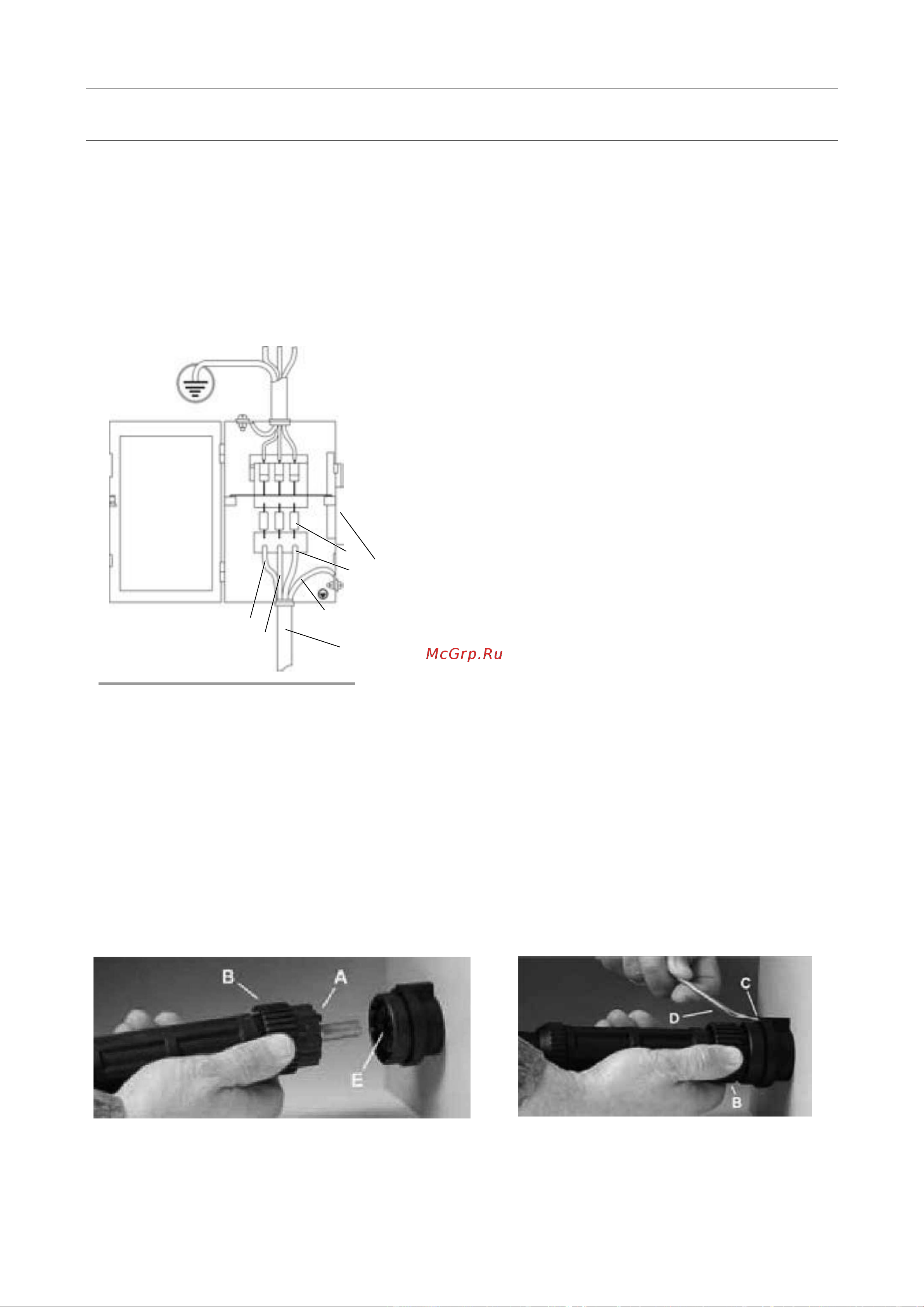

Схема подключения сети питания AC 3f ~ 380V

1. Выключатель сетевой

2. Предохранители

3. Кабель аппарата Airforce

а) чёрный провод – фаза 1

б) красный провод - фаза 2

в) синий провод – фаза 3

г) жёлто-зелёный провод - заземление

1. Убедитесь, что вентилятор не накрыт, чтобы не нарушить систему охлаждения.

2. Используйте кабель заземления с поперечным сечением не менее 6 мм

, подсоедините его к болту

заземления на задней панели аппарата.

3. Соедините кабель питания с вилкой соответствующего уровня напряжения. Убедитесь, что вы все сделали

правильно и что напряжение подачи питания не превышает разрешенный диапазон.

ПОДКЛЮЧЕНИЕ ПЛАЗМЕННОЙ ГОРЕЛКИ

1. Вставьте плазмотрон в гнездо поз.7 на панели аппарата. Обратите внимание, чтобы выступ (А) имеющийся

на разъёме плазмотрона совпал c пазом на панельном гнезде аппарата (Е).

2. Возьмите ключ (D), имеющийся в комплекте плазмотрона. Вставьте ключ в замок (С). При легком нажатии

ключом, фиксирующее кольцо панельного разъема свободно вращается
