- 12 -

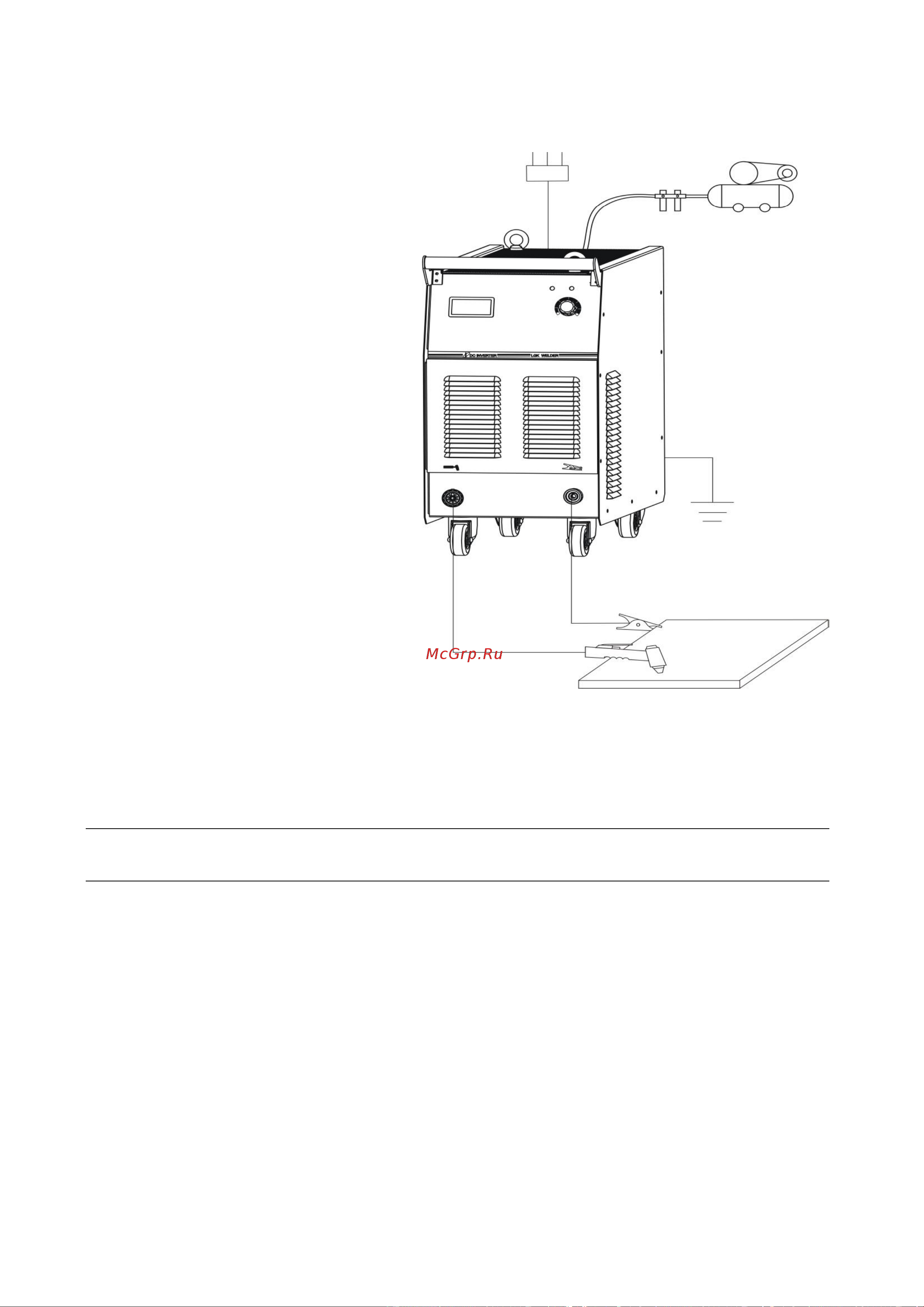

СХЕМА СОБРАННОЙ УСТАНОВКИ

Источник питания

(3 фазный ~ AC380В)

Выход

Вход

Компрессор

Рег-р подачи воздуха

Изделие

Зажим массы

Плазменная горелка

Заземление

удовлетворяет требованиям аппарата плазменной резки, необходимо использовать отдельный компрессор с

достаточной мощностью и системой фильтрации, чтобы обеспечить нормальную работу аппарата.

Вставьте штекер кабеля массы в разъем поз.6 на передней панели аппарата и закрепите его повернув по

часовой стрелке. Установите зажим массы на разрезаемую заготовку.

Убедитесь, что все соединения выполнены как на схеме выше, после этого переходите к следующему шагу.

ЭКСПЛУАТАЦИЯ

1. Установите выключатель сети на задней панели аппарата в положение ON, загорится индикатор поз.4

включения в сеть, а на цифровом датчике поз.1 появится установленное значение тока.

2. Установите требуемые значения давления и объема подачи газа на фильтре-регуляторе и пустите газ.

Правильный выбор давления поступающего газа – критически важный фактор, влияющий на

продолжительность срока службы сопла и электрода и качество резки.

3. Нажмите кнопку плазмотрона. Сработает высокочастотный осциллятор, из сопла покажется факел дежурной

плазменной дуги.

4. Ручкой поз.5 установите значение рабочего тока в соответствии с толщиной заготовки.

5. Приблизьте сопло плазмотрона к заготовке, держите клавишу управления плазмотроном нажатой до момента

возбуждения рабочей (режущей) дуги, установите расстояние между плазмотроном и заготовкой равное 2-3

мм и приступайте к резке.
