- 11 -
Подключение к сети питания 400 В
Модель
AIRFORCE 160
INDUSTRIAL
AIRFORCE 120
INDUSTRIAL
AIRFORCE 100
INDUSTRIAL
Потребляемый ток 60 A 40 A 40 A
Кабель
Питающий, Ø
≥6 mm
2
≥4 mm
2
≥4 mm
2
Выходной, Ø ≥16 mm
2
≥16 mm
2
≥10 mm
2
Провод
заземления
≥4 mm
2
≥4 mm
2
≥4 mm
2
Рекомендуемая
плазменная горелка
ток ≥ 160 A ток ≥ 120 A ток ≥ 100 A
1. Аппарат поставляется без сетевого кабеля и без штепсельной вилки. Монтаж штепсельной
вилки допускается только электриком-специалистом.
2. Сетевой кабель П.3 необходимо подключать к электросети (см. рис.) в соответствии с
указанными рекомендациями в настоящем паспорте и на сварочном аппарате. Убедитесь, что
электросеть является трёхфазной с заземляющим кабелем.
3. Подключите аппарат к трехфазной сети напряжением 4000 В согласно рисунку.
4. Проверьте с помощью мультиметра технические данные напряжения и частоты питающей сети.
Они должны соответствовать техническим параметрам аппарата.
5. При необходимости обеспечьте дополнительное заземление кабелем с сечением не менее 4
мм
2
.
6. Убедитесь, что сетевой кабель не подвергается контакту с водой.
7. Обратите внимание на целостность кабеля и отсутствие признаков окисления, которые могут
привести к серьёзным последствиям и даже поломке.
8. После подключения проверьте надежность всех соединений.
9. Параметры сечений кабелей, используемых при подключении, смотрите в таблице в начале
раздела.
10.

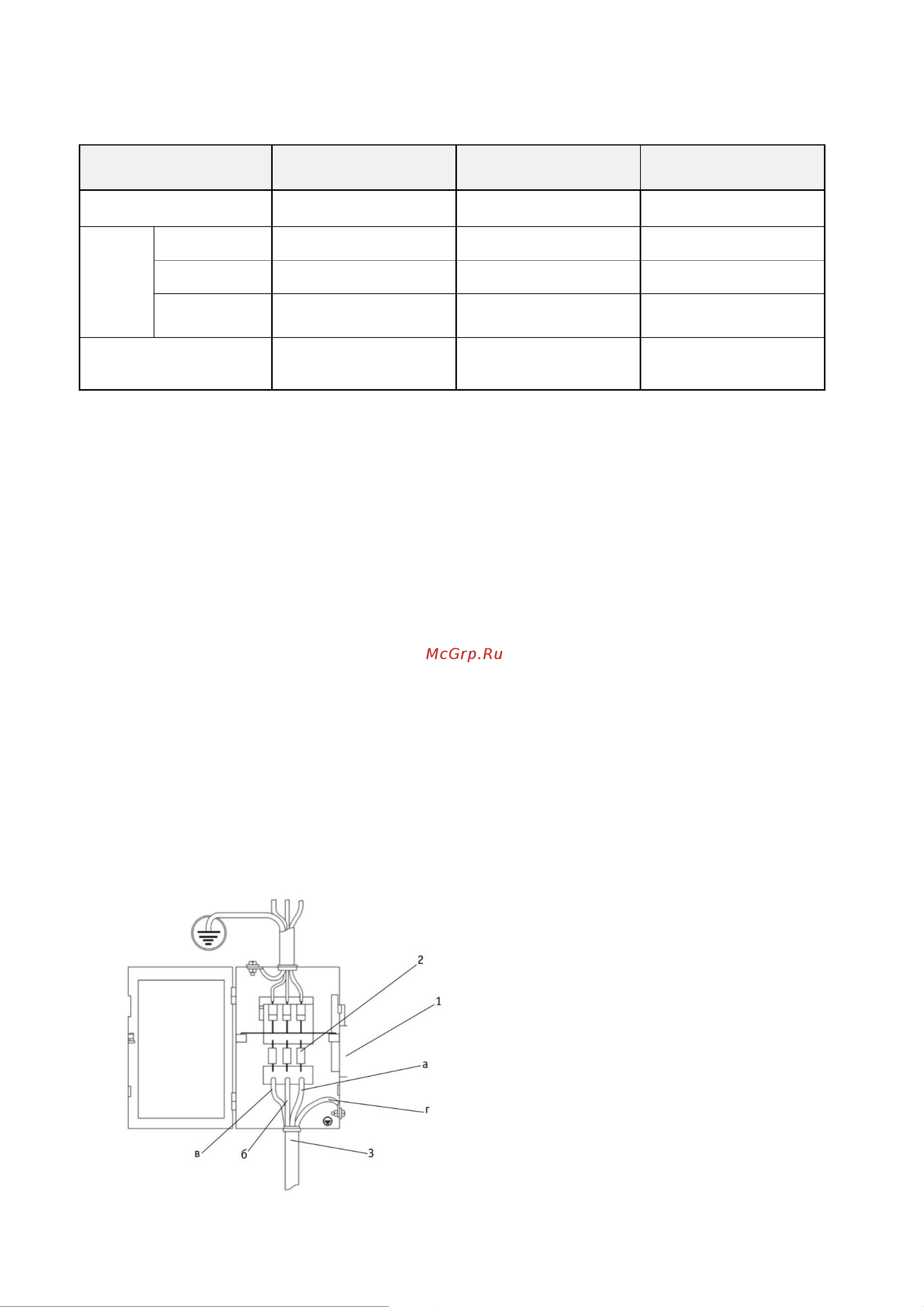

Подключение сетевого кабеля AC 3Ф ~ 400 В к щитку
1. Выключатель сетевой
2. Предохранители
3. Кабель аппарата:
а) чёрный провод – фаза 1
б) красный провод – фаза 2
в) синий провод
– фаза 3
г) жёлто-зелёный провод – заземление
