9
Установку контроллера X-Core
®
должен выполнять только
квалифицированный персонал.
1. Проложите провода клапанов между местом расположения
управляющих клапанов и контроллером.
2. На всех клапанах подсоедините общий провод к любому проводу
электромагнита. Как правило, это провод белого цвета. Подсоедините
отдельный провод цепи управления к оставшемуся проводу
каждого клапана. Все соединения проводов должны выполняться с
использованием водонепроницаемых разъемов.
3. Протяните провода через трубу для ввода внешней электропроводки
и прикрепите трубу к контроллеру, используя отверстие в нижней
правой части корпуса.
4. Подсоедините белый общий провод клапанов к винтовому зажиму
C (Общий провод) клеммной колодки. Подсоедините все отдельные
провода управления клапанов к соответствующим клеммам зон и
затяните винтовые зажимы.
5. Модели для установки внутри помещений: пропустите кабель
трансформатора через отверстие в левой части контроллера, и
подсоедините провода к двум винтовым зажимам, обозначенным
«24VAC» (24 В перем. тока).
Модель для наружной установки: провода трансформатора уже
подсоединены к клеммам AC, поэтому необходимо только подключить
провода от сети питания в распределительной коробке (см. ниже)
Провода высокого напряжения (только для моделей для
наружной установки)
1. Протяните кабель питания и кабелепровод через отверстие диаметром
½ дюйма (13 мм) в левой нижней части корпуса.
2. Подсоедините один провод к каждому из двух проводов внутри
распределительной коробки. Провод заземления нужно соединить
с зеленым проводом. Для выполнения этих соединений в комплекте
предоставляются специальные соединители (wire nuts).
Примечание: только для моделей «Е»: Подсоедините провода
к клеммам AC внутри распределительной коробки. Диаметр
проводов питания переменного тока должен быть не меньше 14
AWG (Американский калибр проводов) (1,85 мм), и в цепи должен
быть установлен автоматический выключатель, соответствующий
диаметру проводов. Разъединитель или автоматический выключатель
должен располагаться в помещении (в непосредственной близости от
контроллера, в легко доступном для оператора месте) и должен быть
отмечен как устройство для отключения оборудования.
3. Снимите крышку распределительной коробки.
Общий провод клапанов

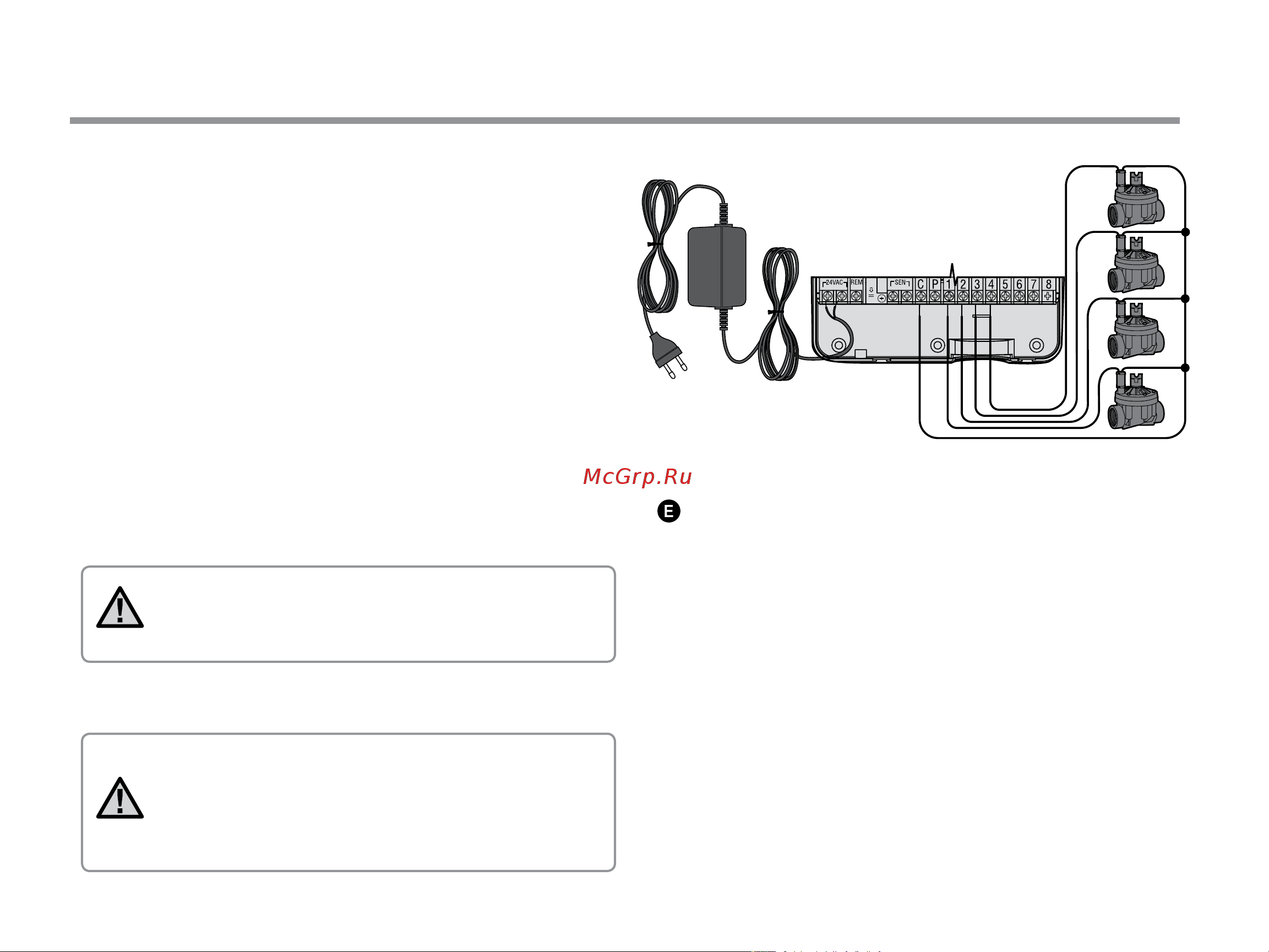

ПОДСОЕДИНЕНИЕ КЛАПАНОВ И ТРАНСФОРМАТОРА
BAT
Подсоедините два провода
трансформатора к двум
клеммам АС
Клапан 4
Клапан 3
Клапан 2
Клапан 1
Провода
клапанов
ПРИМЕЧАНИЕ: модели контроллера X-Core
®
для наружной установки
являются водонепроницаемыми и защищены от влияния
атмосферных воздействий. Подключение контроллеров X-Core
®
для наружной установки к источнику переменного тока должен
выполнять только аттестованный электротехник с соблюдением
всех местных норм и стандартов. Неправильная установка может
стать причиной поражения электрическим током или опасности
возникновения пожара.
ПРИМЕЧАНИЕ: кабель трансформатора не нужно
надрезать при установке внутри помещений. Если
кабель надрезан, то белый и красный провод нужно
скрутить, иначе контроллер не будет работать.
