6 Подключение
21
6.3 Схемы подключения
6.3.1 Схема подключения для конфигурации № 1

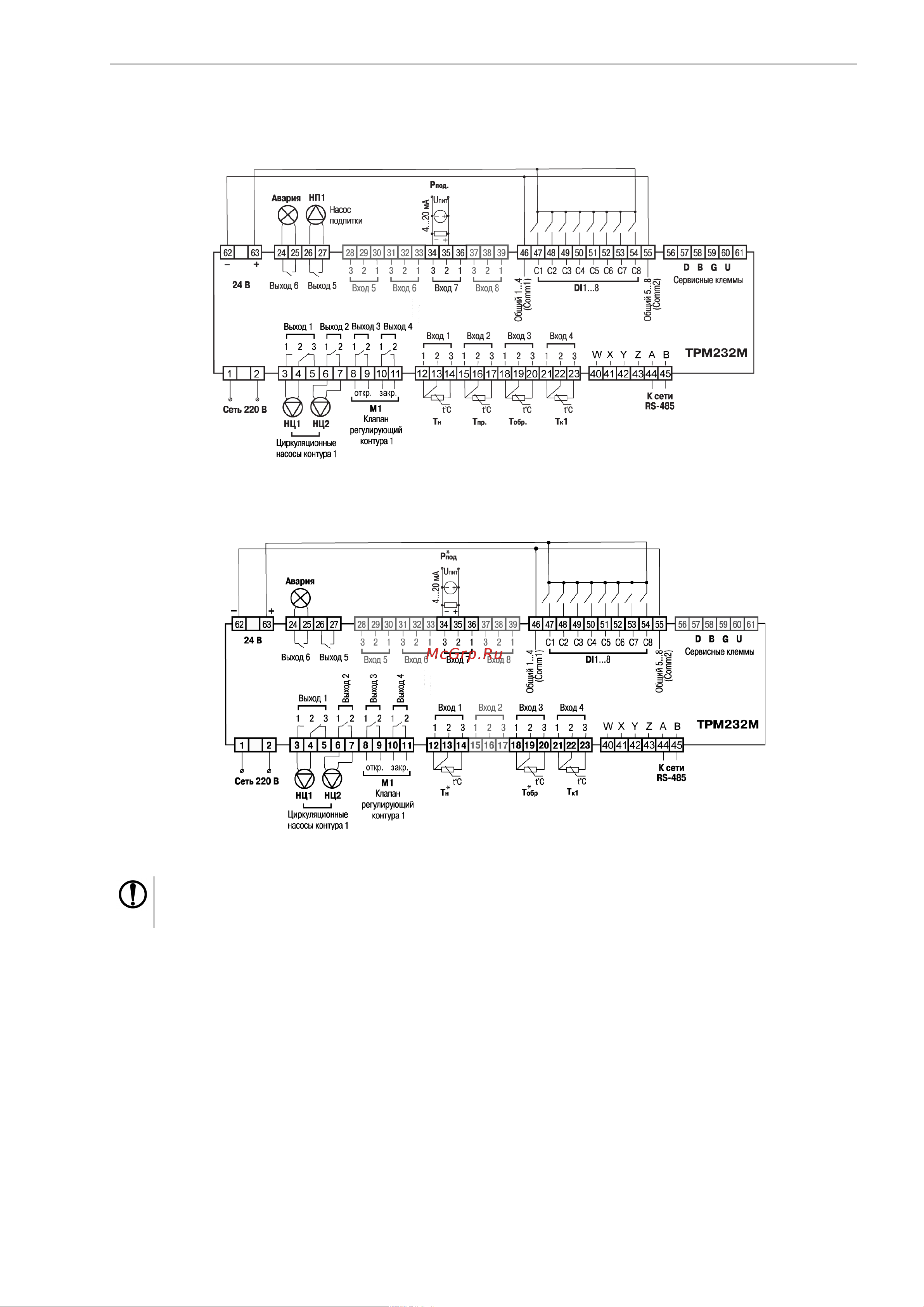

Рисунок 6.1 – Схема подключения для конфигурации № 1
6.3.2 Схема подключения для конфигурации № 2
Рисунок 6.2 – Схема подключения для конфигурации № 2
ПРЕДУПРЕЖДЕНИЕ
Датчики Т
н
*, Т
обр
* и P
под
* не обязательны для подключения. Используются для индикации
параметров.
