6 Подключение

6.3.5 Схема подключения для конфигурации № 5

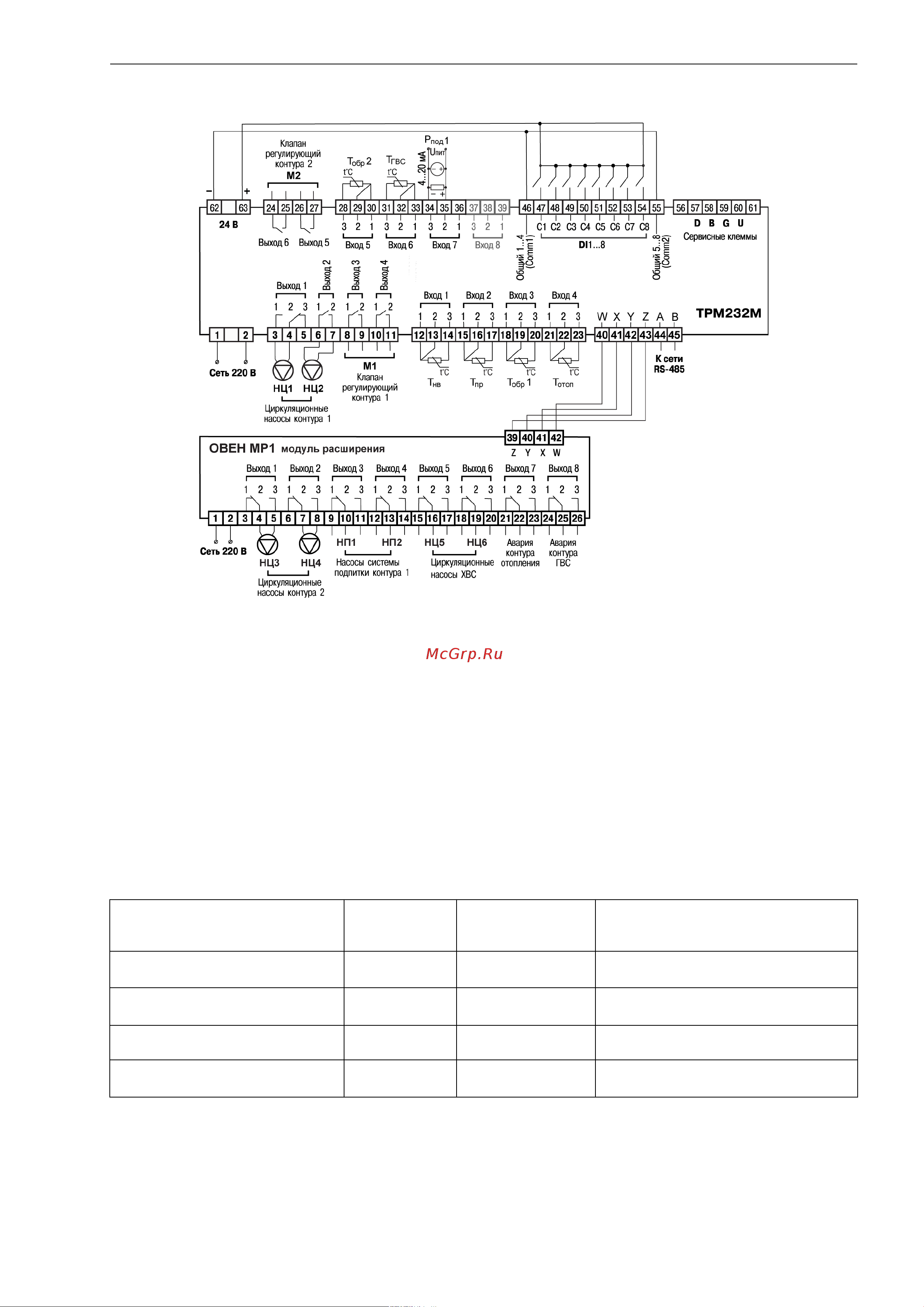

Рисунок 6.5 – Схема подключения для конфигурации № 5

6.4 Подключение датчиков

6.4.1 Общие сведения

Входные измерительные устройства в приборе являются универсальными, к ним можно подключать

любые первичные преобразователи (датчики) из перечисленных в таблице 2.2. Датчики следует

подключать в соответствии с выбранной схемой управления по схеме подключения.

Для проверки исправности датчика и линии связи следует отключить прибор от сети питания. Для

избежания выхода прибора из строя при «прозвонке» связей следует использовать измерительные

устройства с напряжением питания не более 4,5 В. Для более высоких напряжений питания этих

устройств отключение датчика от прибора обязательно.

Параметры линии соединения прибора с датчиком приведены в таблице:

Таблица 6.1 – Параметры линии связи прибора с датчиками

Тип датчика

Длина

линий, м, не

более

Сопротивление

линии, Ом, не

более

Исполнение линии

ТС 100 15

Трехпроводная, провода равной

длины и сечения

ТП 20 100

Термоэлектродный кабель

(компенсационный)

Унифицированный сигнал

постоянного тока

100 100

Двухпроводная

Унифицированный сигнал

напряжения постоянного тока

100 5

Двухпроводная

Встроенный источник питания 24 В может быть использован для питания активных аналоговых

датчиков, дискретных входов.
