8
Индикация
U: Индикация питания.
Горит постоянно — наличие питания. Не горит — питание отсутствует.
WiFi: Индикация WiFi связи.
Горит постоянно — связь с сервером установлена. Моргает — нет
связи с сервером или находится в режиме настройки (точка доступа).
Q1-Q4: Индикация состояние выходного реле.
Горит — реле замкнуто. Не горит — реле разомкнуто.

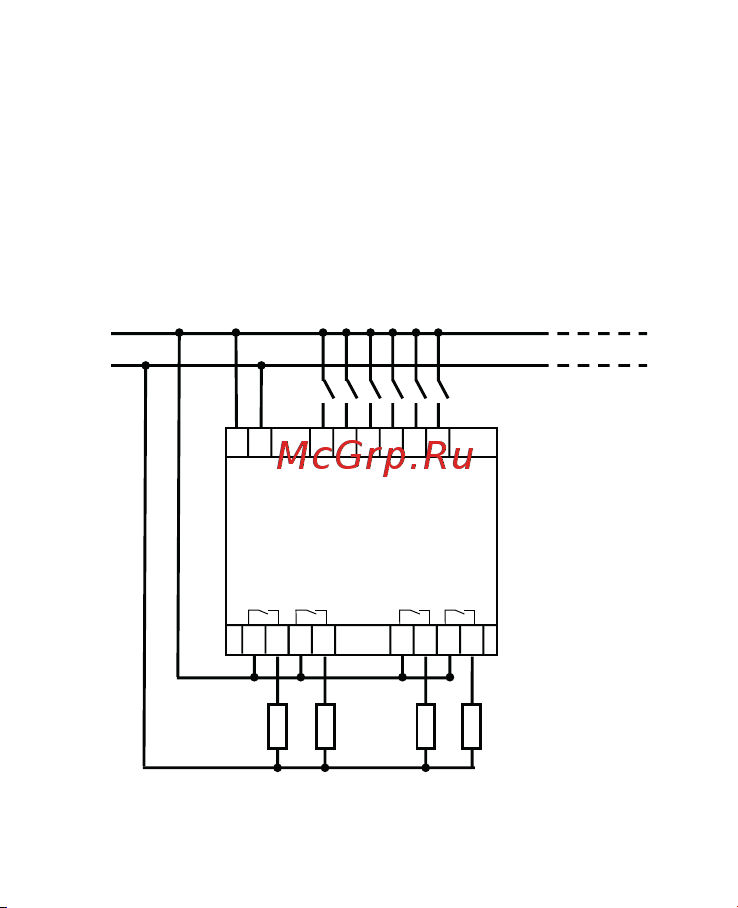

8 СХЕМА ПОДКЛЮЧЕНИЯ
Рисунок 3. Схема подключения
L N I1 I2 I3
I4
I5
I6
18
15 28 25 38 35 48 45
L
N
Нагрузка
Выходы
Питание Входы
Q1 Q2 Q3 Q4
Выходы
230 В АС
