Описание программируемых параметров представлено ниже.

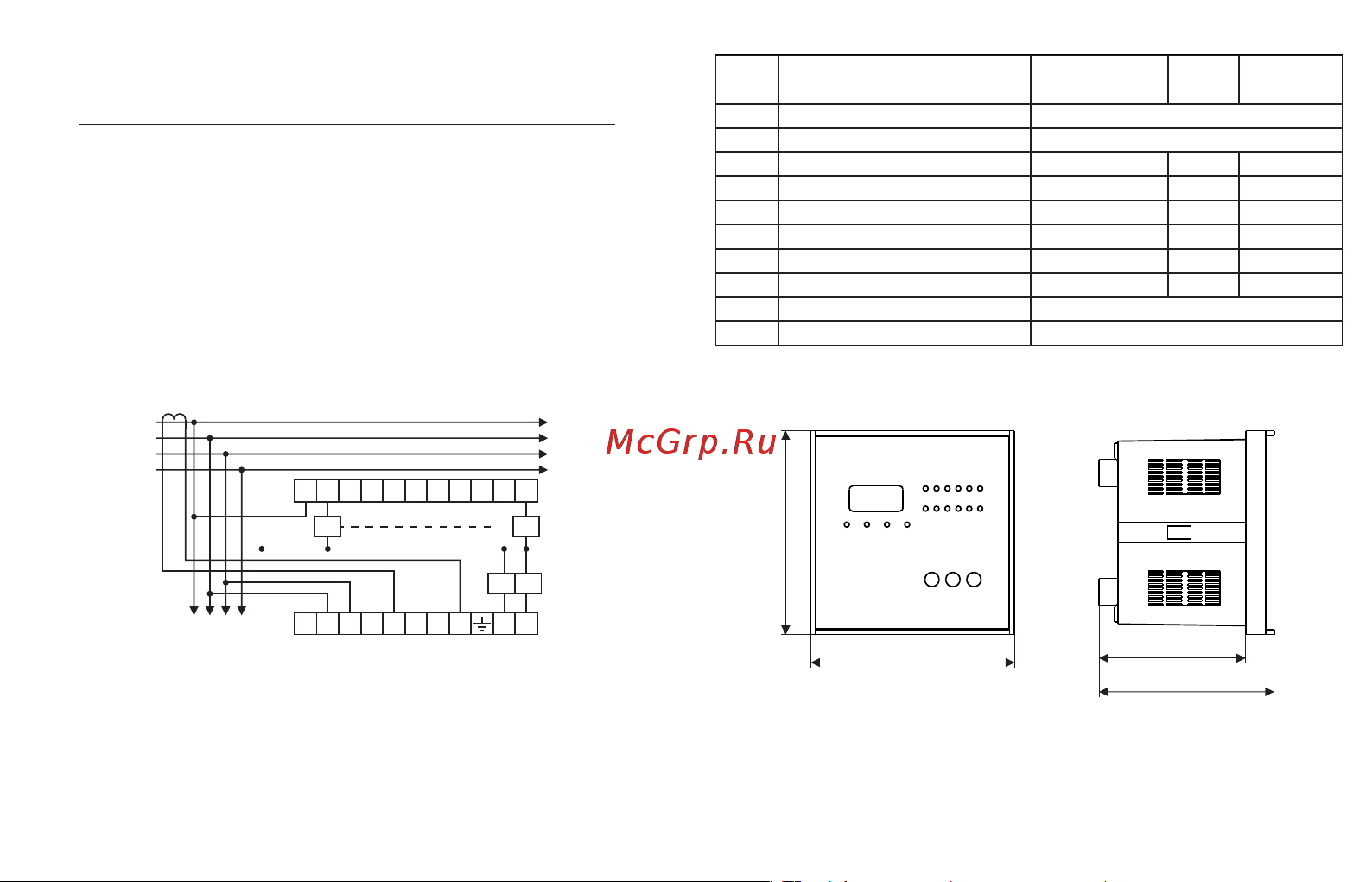

5. Габаритные и установочные размеры
2
3
3. Требования безопасности
Монтаж, подключение и эксплуатация контроллеров должны производиться в
соответствии с «Правилами технической эксплуатации электроустановок потребителей и
правилами техники безопасности при эксплуатации электроустановок потребителей».
Монтаж и осмотр контроллеров должен производиться при снятом напряжении!
4. Подготовка к работе, монтаж и подключение
Перед установкой контроллера необходимо проверить соответствие исполнения по
напряжению питания, а также отсутствие повреждений на корпусе и дисплее.
Контроллеры устанавливаются в помещениях, не содержащих взрывоопасные или
разъедающие металл и изоляцию газы и пары, токопроводящую или взрывоопасную пыль, а
также в местах, защищенных от попадания брызг воды, капель масла, дополнительного
нагрева от посторонних источников лучистой энергии.
Контроллеры устанавливаются на панель управления или дверь электроустановки
толщиной 1-3 мм в квадратный вырез 113х113 мм с помощью специальных пластиковых
фиксаторов, входящих в комплект поставки.
Схема подключения контроллера представлена ниже.
6. Техническое обслуживание
При нормальных условиях эксплуатации необходимо проводить осмотр контроллеров
один раз в год. При осмотре производится: удаление пыли и грязи; проверка надежности
крепления на панели или двери установки; проверка затяжки винтов крепления проводников.
Контроллеры в условиях эксплуатации неремонтопригодны. При обнаружении
неисправности контроллеры подлежат замене.
Ua
V
K1
P
K11
K10
K12
A
B
C
N
A B C N
A
B
C
N
Ub
1
Uc Un
2
Ia
3
Ib
4
Ic
5
In
6 7
11
8
12
9
10
Ub, Uc - подключение напряжения питания;
Ia, In - подключение трансформатора тока;
V - общий входной контакт;
P - подключение контакторов:
- для контакторов с Uc=230 В подключить к нейтральному проводу N,
- для контакторов с Uc=400 В подключить к фазе B или фазе С.
122
122
87
104
Код
Параметры
Диапазон
регулировки
Шаг
Заводская
настройка
А
Автоматический режим работы
-
Н
Ручной режим работы
-
b
Порог включения
0,8-0,99
0,01
0,95
С
Задержка включения, с
1-250
1
30
d
Порог перенаряжения, В
400-500
1
440
E
Отношение С/К
0,01-1
0,01
1
F
Порог отключения
0,91 инд-0,9 емк
0,01
1
L
Число ступеней конденсаторов
1-12
1
12
U
Напряжение сети, В
-
P
Ток линии, А
-
