Монтаж и включение

1. Зафиксируйте контроллер: определите место установки контроллера на поверхность. Обеспечьте рас-

стояние между контроллером и поверхностью для рассеивания тепла.

2. Подготовка провода: Подсоедините провод, соответствующий току, плотность тока провода не должна

превышать 4 А/мм. Попытайтесь уменьшить длину подключенного провода, чтобы получить уменьшение

электрических потерь.

3. Подключите аккумулятор: сначала подключите провод аккумулятора к контроллеру, в случае непра-

вильного подключения обратите внимание на положение «+» и «-». Если кабель подключен правильно,

индикатор загорится. В противном случае проверьте подключение.

4. Подключите солнечные модули: обратите внимание на «+» и «-», не перепутайте соединения. При нали-

чии солнечного света контроллер покажет режим заряда. Иначе проверьте правильность подключения. Если

солнечная панель находится под солнечным светом, она немедленно произведет напряжение. Если исполь-

зуется напряжение 36 В или выше, напряжение на панели солнечных модулях будет превышать безопасное

для человека напряжение, не допускайте поражения электрическим током.

5. Подключите нагрузку: Подключите нагрузку к контроллеру, убедитесь, что ток не может превышать

номинальный ток, и обратите внимание на положительный и отрицательный электрод. Предотвратите об-

ратное соединение системы.

6. Заземление соединений: при необходимости заземлить используйте полюс «-» аккумулятора.

7. Подключите ЖК-дисплей: подключите ЖК-дисплей через интерфейс RJ12 (экран RM-5 опционально)

Индикация рабочего состояния

1. Индикация заряда: Когда выходное напряжение солнечной панели достигает определенного значения,

начинает работать индикатор заряда. Различные режимы мигания индикатора означают различные режимы

заряда. См. Таблицу А ниже.

2. Индикация заряженности аккумулятора: Когда батарея в норме, индикатор горит; когда аккумулятор

разряжен, индикатор будет медленно мигать; когда напряжение батареи превысит порог, индикатор будет

быстро мигать. (Таблица B)

3. Индикация режима: когда индикатор режима горит, это означает, что значение на цифровом светодиодном

дисплее отображается режим работы контроллера. Значение исчезнет в течение 5 секунд без нажатия кнопки.

4. Индикация неисправности: когда индикатор неисправности горит, это указывает на то, что значение на

цифровом светодиодном дисплее является кодом неисправности контроллера; Значение исчезнет в течение

5 секунд без нажатия кнопки.

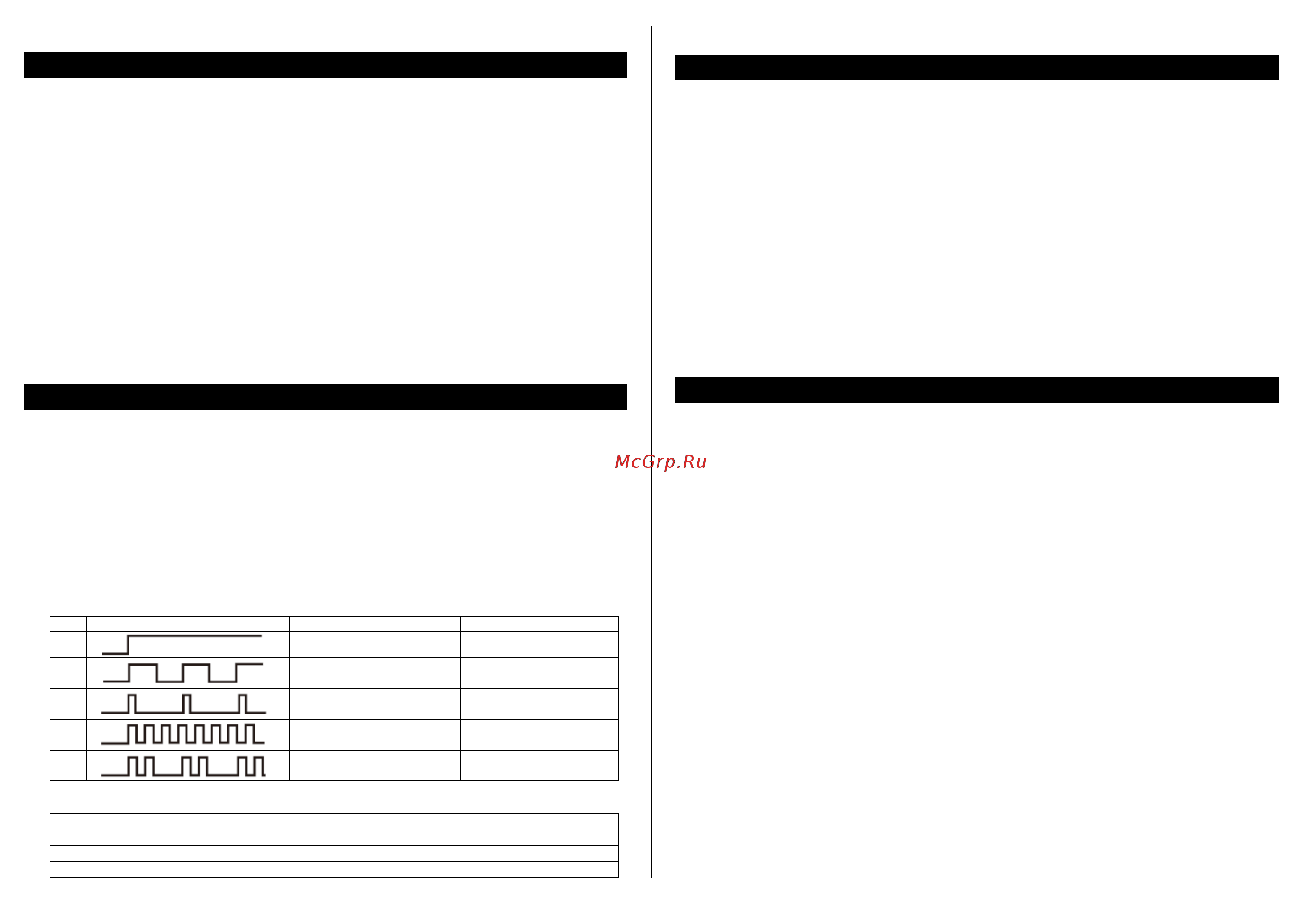

Таблица А. Режимы индикации

№

Состояние индикации

Описание

Режим заряда

Горит

Заряд макс.мощностью

Медленное мигание

(1 с горит, 1с не горит)

Ускоренный заряд

(Boost charging)

Одиночное мигание

(мигает раз в 2 секунды)

Поддерживающий заряд

(Floating charging)

Быстрое мигание

(мигает каждые 0,1с)

Выравнивающий заряд

(Equalizing charging)

Двойное мигание

(дважды мигает раз в 2 с)

Ограничение по току

Таблица В. Индикация заряженности аккумулятора

Состояние индикации

Состояние аккумулятора

Горит

Нормальное напряжение на аккумуляторе

Медленное мигание (1 с горит, 1с не горит)

Аккумулятор глубоко разряжен

Быстрое мигание (мигает каждые 0,1с)

Перенапряжение на АКБ

Режимы работы нагрузки

1. Контроль освещенности (0):

Когда пропадает прямой солнечный свет, и интенсивность света падает ниже порогового значения, контрол-

лер после минутной задержки включает работу нагрузки. Когда появляется солнечный свет, и его интенсив-

ность превышает пороговое значение, контроллер после минутной задержки отключает работу нагрузки.

2. Контроль освещенности + контроль времени (от 1 до 14):

Включение нагрузки происходит аналогично режиму «Контроль освещенности». Работа нагрузки отключа-

ется автоматически после установленного временного периода (устанавливается от 1 до 14 часов).

3. Ручной режим (15):

В этом режиме пользователь самостоятельно включает и отключает нагрузку путем нажатия кнопки. Время

суток не имеет значения.

4. Режим отладки (16):

Этот режим применяется для отладки; нагрузка будет отключена при наличии светового сигнала и будет вклю-

чена при отсутствии светового сигнала. В режиме отладки легко проверить работоспособность системы.

5. Нормально включенный (17):

Напряжение на нагрузку подается постоянно.

Инструкция по эксплуатации

1. Обзор режимов и кодов неисправности:

При нормальной работе устройства на циферблате индикация отсутствует. После нажатия

кнопки включится циферблат, показывающий номер режима работы или код неисправности.

Если светодиодный индикатор режима горит, это указывает на то, что на циферблате отобра-

жается режим работы нагрузки; если включен индикатор неисправности, это указывает на то,

что на циферблате - код неисправности. Коды неисправности приведены ниже в таблице C.

2. Настройка режима работы

При нажатии кнопки на 3 секунды начнет мигать индикатор режима, снова кратковременно

нажмите кнопку для переключения режима. После выбора нужного режима прекратите нажи-

мать кнопку. Режим настройки завершится автоматически через 8 секунд, или нажмите и удер-

живайте кнопку в течение 3 секунд для выхода из режима настройки. Режимы работы приве-

дены ниже в таблице D.

3. Настройка типа аккумулятора

При нажатии кнопки на 8 секунды начнет мигать индикатор аккумулятора (индикатор режима

мигает после 3-секундного нажатия), снова кратковременно нажмите кнопку для переключе-

ния режима. После выбора нужного режима прекратите нажимать кнопку. Режим настройки

завершится автоматически через 8 секунд, или нажмите и удерживайте кнопку в течение 3

секунд для выхода из режима настройки. Типы аккумуляторов приведены ниже в таблице Е.
