на лицевой панели. При этом виде сварки сварочный пистолет обычно подключают к разъему «-», а

обратный провод к «+».

Для выбора вида сварки на аппарате MultiPro 1700 переведите переключатель 5 в нужное

положение. Для выбора вида сварки на аппарате Multi Pro 2100 последовательно нажимайте кнопку

12 рис. 5. Выбранный режим будет отмечен загоревшимся светодиодом.

Удостоверьтесь, что кабельные разъемы надежно закреплены в кабельных розетках, периодически

проверяйте надежность соединения, иначе возможно искрение и прогорание контактов. Закрепите

зажим массы на свариваемой заготовке как можно ближе к месту сварки, предварительно зачистив

место соединения. Подключите газовый шланг от редуктора баллона с газом к штуцеру на задней

панели аппарата (если вы осуществляете полуавтоматическую сварку в газовой среде (MIG/MAG)).

Подключите газовый шланг к сварочному пистолету при аргонно-дуговой сварке.

5.2. Включение аппарата

Включите вилку провода питания аппарата в заземленную сеть 220 Вольт 50 Гц. Включите аппарат

клавишей ВКЛ / ВЫКЛ на задней или передней панели (в зависимости от модели). Включится

вентилятор охлаждения. На лицевой панели одновременно загорятся зеленый и желтый светодиоды

(рис 1,2,4). Выждите несколько секунд. Желтый светодиод погаснет. Запрещено использовать

аппарат пока желтый светодиод горит. Аппарат готов к проведению сварочных работ. Если зеленый

светодиод не загорелся, загорелся и не погас желтый светодиод или не работает вентилятор -

аппарат неисправен. Обратитесь в уполномоченный сервисный центр.

5.3. Панель управления

Все органы управления сварочным аппаратом, за исключением клавиши включения для моделей i-

MIG / Digi MIG 195/235 и Multi Pro, находятся на лицевой панели (рис. 1, 2, 3, 4, 5).

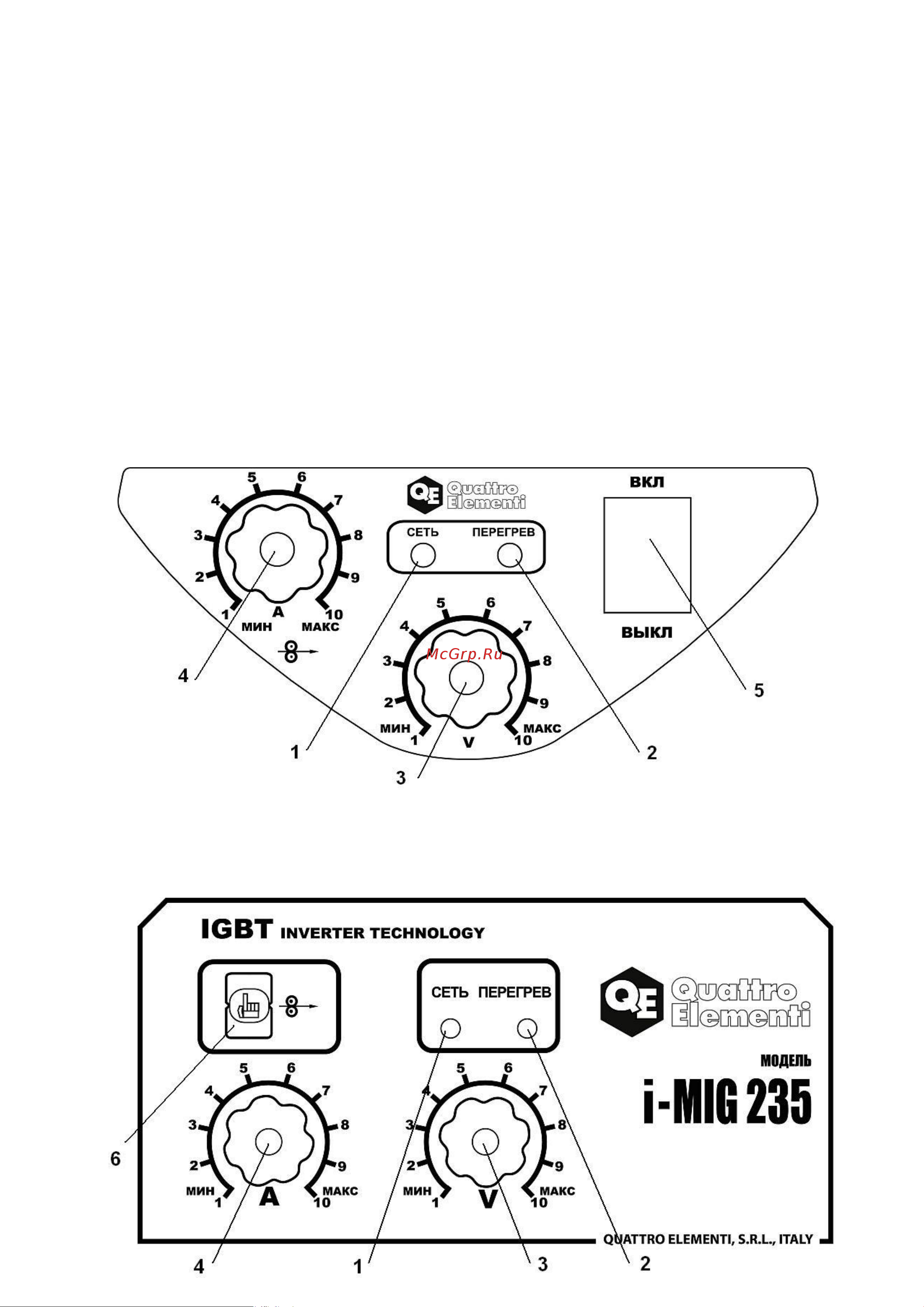

Лицевая панель i-MIG 135, 165 Рис.1

Лицевая панель i-MIG 195, 235 Рис. 2
