высокая скорость;

меньшая температура воздействия на металл;

возможность сваривать тонколистовой металл установленной толщины;

возможность механизации системы;

возможность осуществлять сварку во всех пространственных положениях;

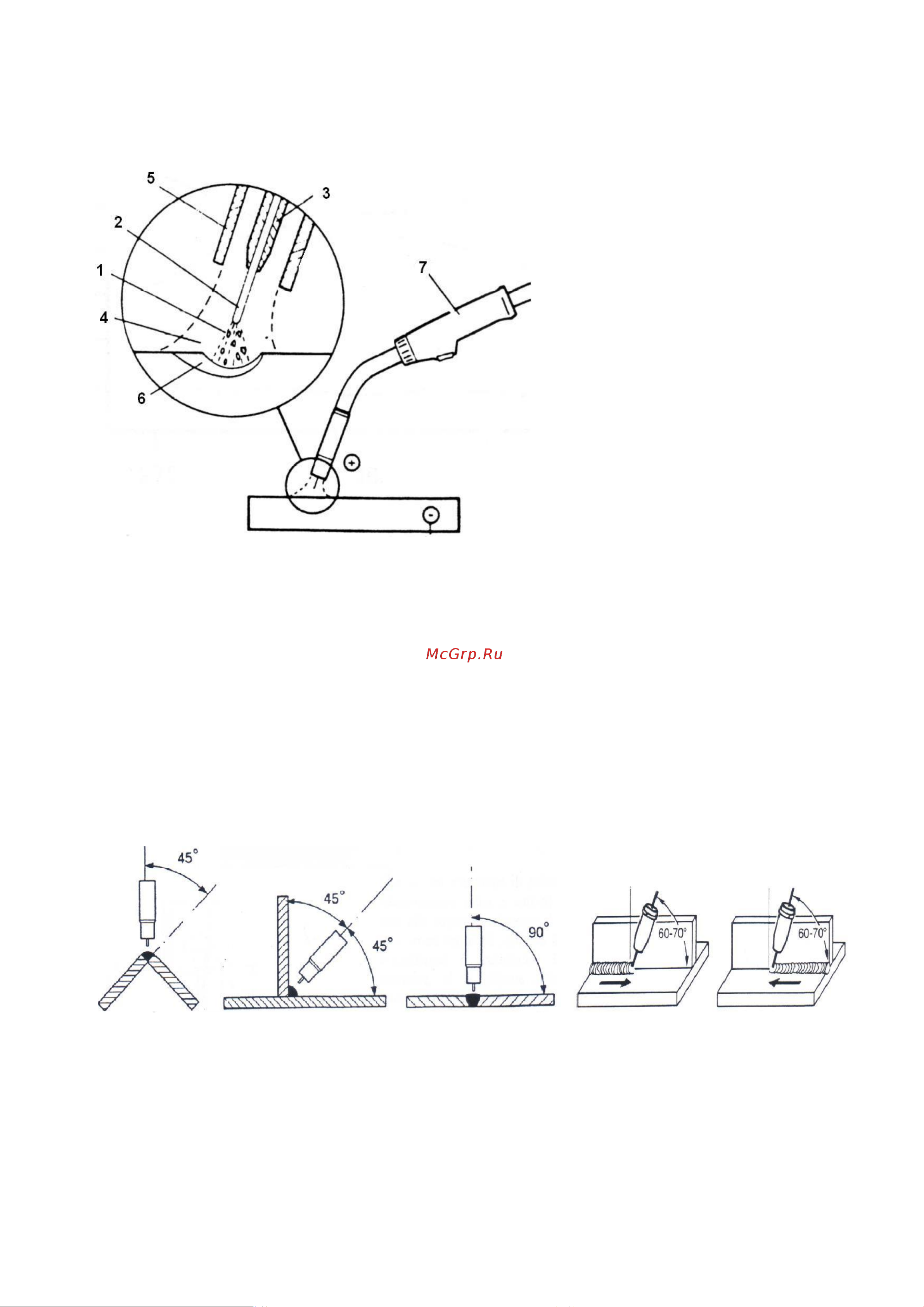

Дуга 1 возникает между обрабатываемым

изделием и движущейся проволокой 2

рис.6. Проволока выполняет функцию и

электрода и наполнителя. Она намотана

на катушку и вытягивается с помощью

устройства подачи, которое направляет

ее в сварочный пистолет 7.

Электрическое напряжение

прикладывается к сварочной проволоке

через медную вставку 3, являющуюся так

же и направляющей для проволоки.

Защитный газ 4, формируемый соплом 5 в

направленную на сварочную ванну струю,

защищает электрод, дугу и сварочную

ванну от воздействия атмосферного

воздуха. Сварочный ток регулируется

изменением напряжения между

проволокой и заготовкой.

6.2. Виды полуавтоматической сварки

В сварке MIG / MAG различают виды:

SHORT-ARC (короткая дуга) и SPRAY-

ARC (струйная дуга).

У первого вида, который является наиболее распространенным из двух, сварка происходит на малом

токе с использованием тонкой проволоки. Этот вид подходит для заготовок с малой толщиной. Дуга,

формируемая между проволокой и изделием, является очень короткой, маленькие капли

расплавленного металла образуют прямой контакт с наплавляемым валиком и создают короткое

замыкание; когда замыкание прерывается, дуга возобновляется, и цикл снова проходит все фазы.

При этом виде сварки наплавляемый валик называется «холодным», что позволяет достаточно

хорошо контролировать процесс сварки и осуществлять сварку во всех пространственных

положениях. Этот вид сварки, используемый для заготовок с большой толщиной, характеризуется

подачей большого количества тепла на обрабатываемое изделие. Дуга образует большое число

маленьких капель расплавленного металла, которые как спрей попадают на валик сварочного шва.

Валик получается достаточно широким.

6.3. Угол наклона сварочного пистолета

Угол, образуемый между сварочным пистолетом и свариваемым изделием, влияет на форму

наплавляемого валика и глубину проплавления основного металла.

На рисунках ниже показано, как направлять сварочный пистолет по отношению к сварочному шву.

Правосторонняя (движение слева на право): лучше проваривание, выпуклый валик, т.к. сила дуги

предотвращает образование шлака внутри валика. Правосторонняя сварка более популярна и

используется при сварке стали.

Левосторонняя (справа налево): для тонколистового металла, используется, когда сильное

проваривание необязательно. Левосторонняя сварка используется, в том числе, для алюминия.

Указаны направления для работающих правой рукой.

6.4. Важно: установка сварочных параметров

Для правильного результата работы важно правильно установить все параметры сварки.

Значения этих параметров указаны в таблице пункт 8.

До начала сварки трудно оценить, насколько верно установлены параметры для конкретного вида

работы и материала, однако их можно оценить по дуге и качеству сварного шва во время пробной

сварки. Если параметры установлены правильно, то дуга будет стабильной, и будет иметь

правильную длину, а количество брызг сведется к минимуму. Качество сварочного шва во многом

зависит от умения и опыта пользователя и в меньшей степени от сварочного аппарата.

Рис. 6
