11

RILON MIG 500 DF

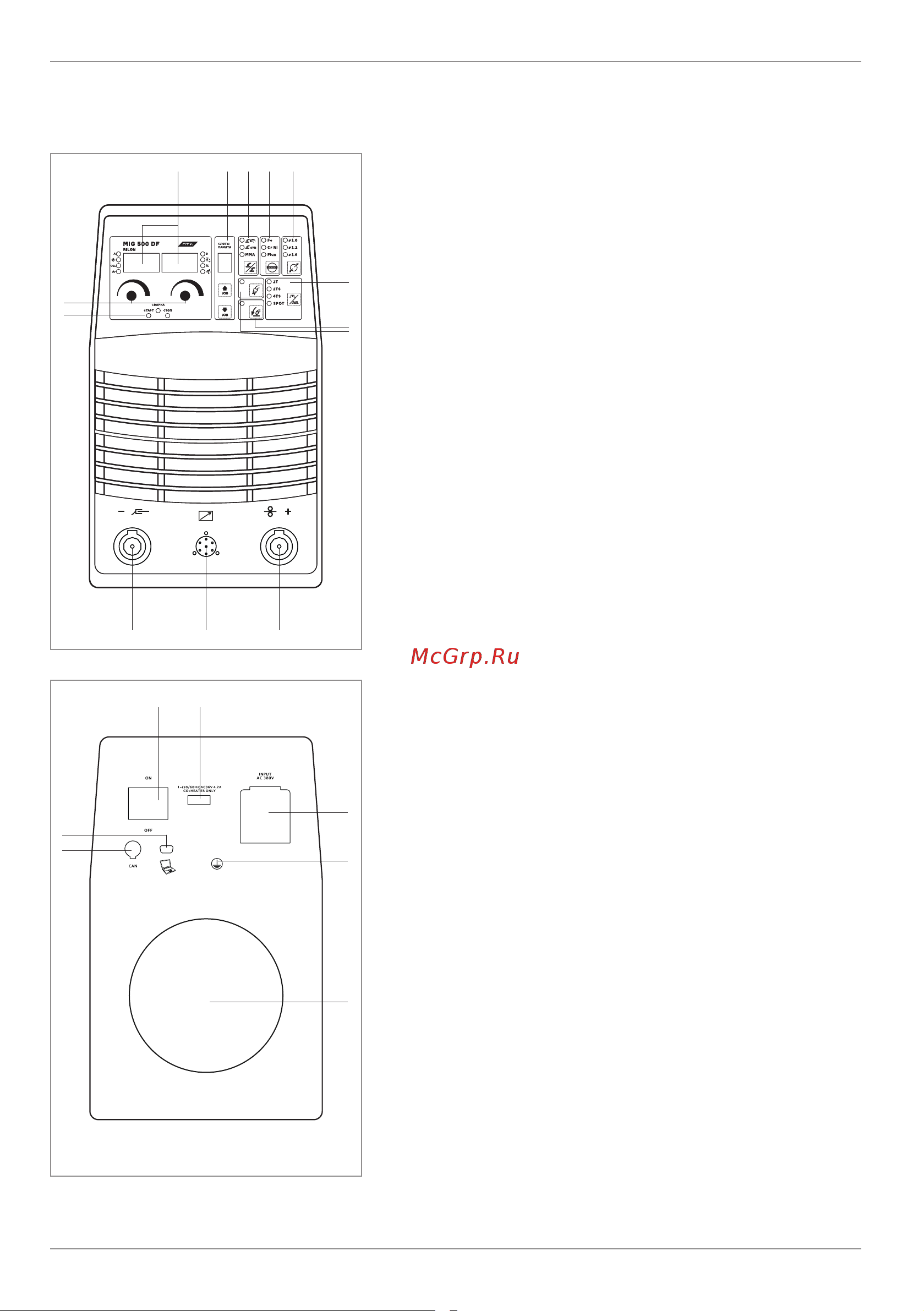

ФУНКЦИИ ПАНЕЛИ УПРАВЛЕНИЯ

Передняя панель:

1. Цифровые экраны отображения и индикаторы

параметров сварки

2. Регуляторы управления

3. Кнопки выбора слотов памяти

4. Кнопка выбора режима сварки

5. Кнопка выбора сварочной проволоки

6. Кнопка выбора диаметра сварочной проволоки

7. Режимы работы сварочной горелки

8. Продувка газом перед началом работ и после.

9. Кнопка прогона сварочной проволоки

10. Индикация сварочного процесса

11. Разъем подключения «-»

12. Разъем 7-pin для подключения механизма подачи

проволоки с Евроадаптером подключения

полуавтоматической горелки

13. Разъем подключения «+»

Задняя панель:

1. Автоматический выключатель (ВКЛ/ВЫКЛ)

2. Розетка для подогревателя газа (СО2) на 36

Вольт

3. Клеммы подключения сетевого кабеля (380 В)

4. Разъем подключения кабеля управления

выносным подающим устройством (без

центрального евроразъема подключения

сварочной горелки), роботов или облачных

платформ

5. Компьютерный порт DE-9, используется для

подключения компьютера и обновления

программного обеспечения

6. Вентиляционное отверстие

7. Защитное заземление

1 2

1

2

10

4

5

8

9

7

3

7

6

3 4 5 6

1211 13
