ПАСПОРТ. ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ВНУТРИПОЛЬНЫЕ КОНВЕКТОРЫ СЕРИИ EKN

1. ОБЩИЕ ДАННЫЕ

1.1 ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Внутрипольные конвекторы ELSEN с естественной конвекцией предназначены для

применения в системах отопления или холодоснабжения только закрытых помещений

(например, жилых и административных помещений, выставочных залов и т.п.). Данный

тип приборов не допускает наружную установку. Применение в конструкции конвекторов

ELSEN современных технологий и материалов позволяет устанавливать их в помещениях

с высоким показателем влажности, а также в помещениях, в которых возможна

эксплуатация в мокрой среде (например, помещения плавательных бассейнов).

Высокие эстетические и эргономические качества радиаторов ELSEN позволяют

использовать их в современных зданиях с повышенными требованиями к интерьерам

помещений.

1.2 КОМПЛЕКТ ПОСТАВКИ

1. Упаковочный материал – 1 компл

2. Паспорт. Руководство по монтажу и эксплуатации – 1 шт.

3. Внутрипольный конвектор:

• корпус, изготовленный из окрашенной оцинкованной или нержавеющей стали

(зависит от данных при заказе);

• окрашенный теплообменник состоящего из медной трубки и алюминиевых пластин;

• декоративная решетка роликового или рулонного исполнения- 1 шт.

• опорная алюминиевая рамка под решетку- 1 шт.

• декоративные крышки, закрывающие места гидравлических подключений-2 шт.

• комплект юстировочных углов и болтов - 1 шт.

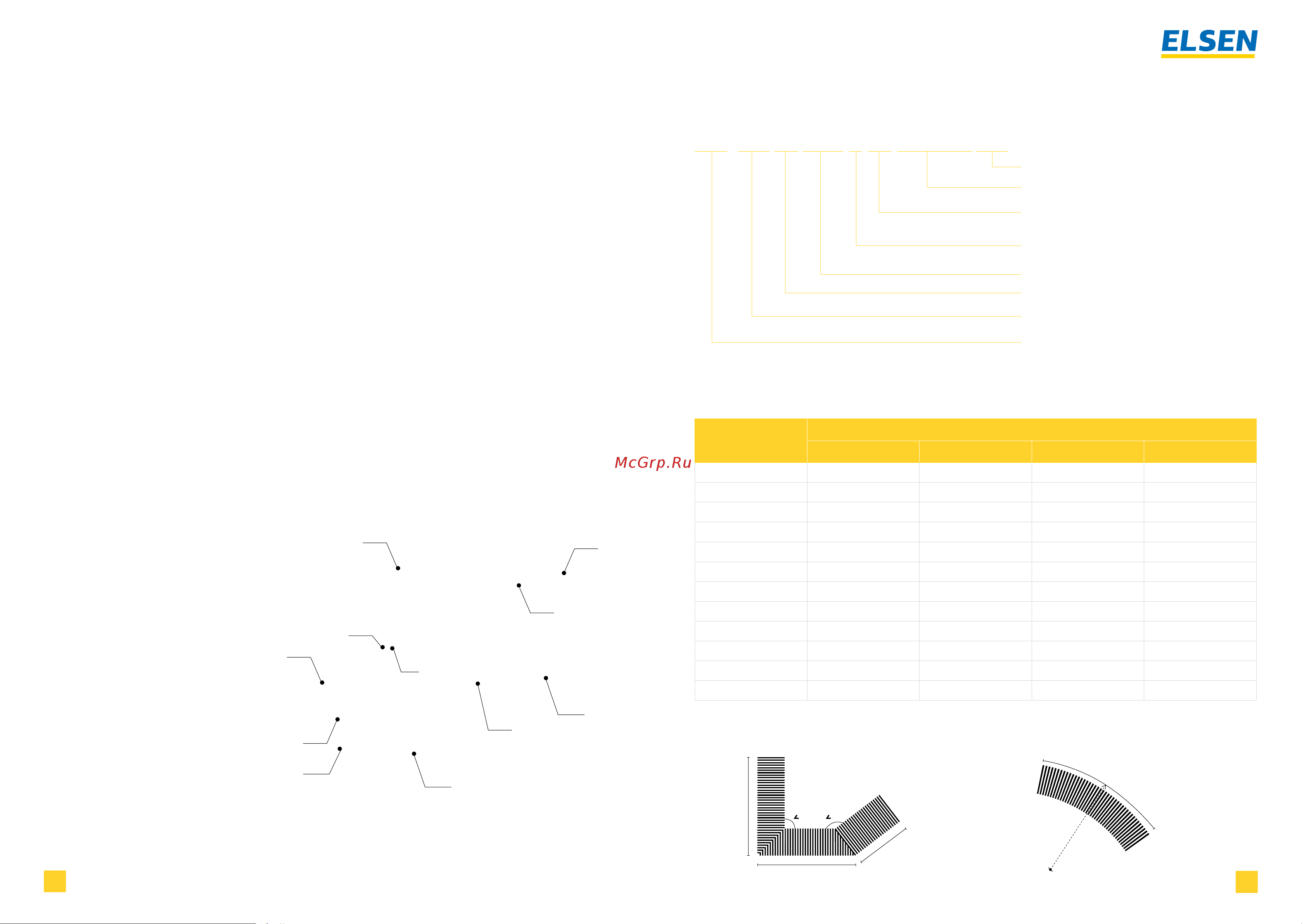

1.3 КОНСТРУКЦИЯ

1. Корпус.

2. Теплообменник.

3. Воздухоспускной клапан.

4. Накидные гайки 1/2’’ EK;

5. Декоративная решетка;

6. Опорная рамка.

7. Декоративные крышки.

8. Юстировочные углы.

9. Юстировачные болты.

1.4 ОБОЗНАЧЕНИЕ КОНВЕКТОРОВ

Расшифровка артикула:

Цветовое исполнение: (по умолчанию

анодированная в натуральный алюминий)

EKN.240.120.2350 L LR RAL9016 MC

Напряжение питания: МС - 24В (по умолчанию)

1.5 АССОРТИМЕНТ КОНВЕКТОРОВ

Таблица верна для конвекторов высотой 90, 120, 150, 200 если в таблице не указано иное.

Длина

прибора, мм

Ширина прибора, мм

190 240 300 380

800 + + + +

1000 + + + +

1200 + + + +

1400 + + + +

1600 + + + +

1800 + + + +

2000 + + + +

2200 + + + +

2400 + + + +

2600 + + + +

2800 + + + +

3000 + + + +

Опционально возможен заказ конвекторов промежуточной длины и длиной более

3000 мм. Также возможно радиусное и угловое исполнение.

Тип решетки: (LR – линейная), без

обозначения – роликовая (по умолчанию)

Подключение: (L - левое), без обозначения-

правое (по умолчанию)

Габариты прибора: длина, мм

Габариты прибора: высота, мм

Габариты прибора: ширина, мм

Тип конвектора: EKN – с естественной

конвекцией
