Ред. 3.2

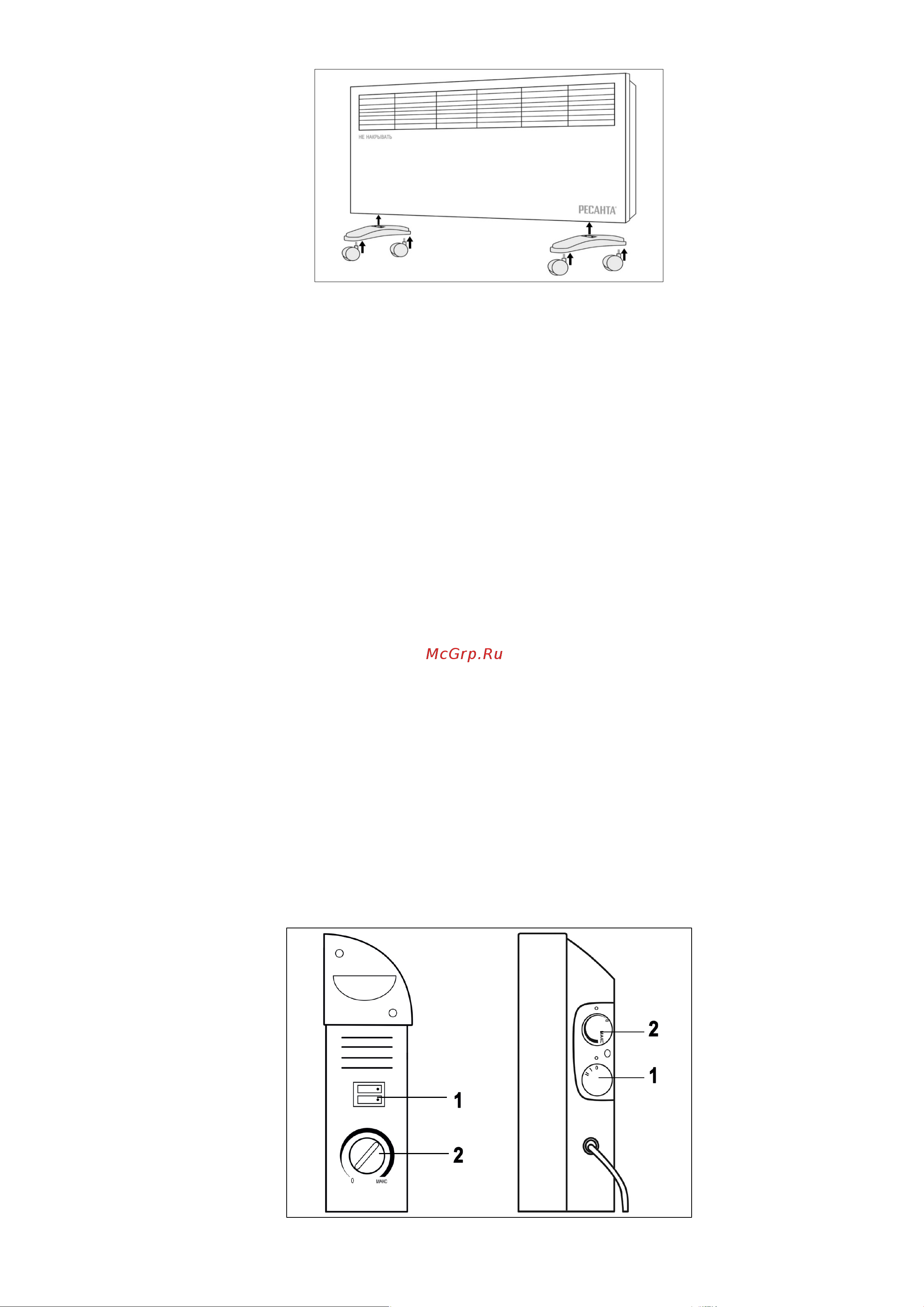

Рис. 4. Опоры и колёса

6.4 Подключение к электрической сети

Конвектор рассчитан на подключение к электрической сети с однофазным

напряжением 220-230 В.

Перед подключением убедитесь, что параметры электросети в месте

подключения соответствуют параметрам, указанным на маркировочной

табличке с техническими данными прибора.

При подключении конвектора к электрической сети следует соблюдать

правила безопасности, описанные в данном руководстве.

Электрическая розетка должна быть рассчитана на номинальный ток не

ниже 10А, электрический кабель с жилой сечением не менее 3х1‚5 мм (для

меди).

6.5 Эксплуатация

На панели управления конвектора расположены регулятор термостата (2) и

переключатель режимов мощности (1).

Регулятор термостата (2) предназначен для плавного изменения

температуры нагрева помещения.

Переключатель режимов мощности (1) выполнен в виде поворотного

переключателя, либо в виде клавиш (в зависимости от модельного ряда).

Переключатель имеет от 1 до 3 положений (в зависимости от модели) и

предназначен для ступенчатого переключения мощности конвектора.

Примечание: расположение переключателя режимов мощности и регулятора

термостата могут меняться в зависимости от модели.

Рис. 5. Панель управления (разные варианты исполнения).
